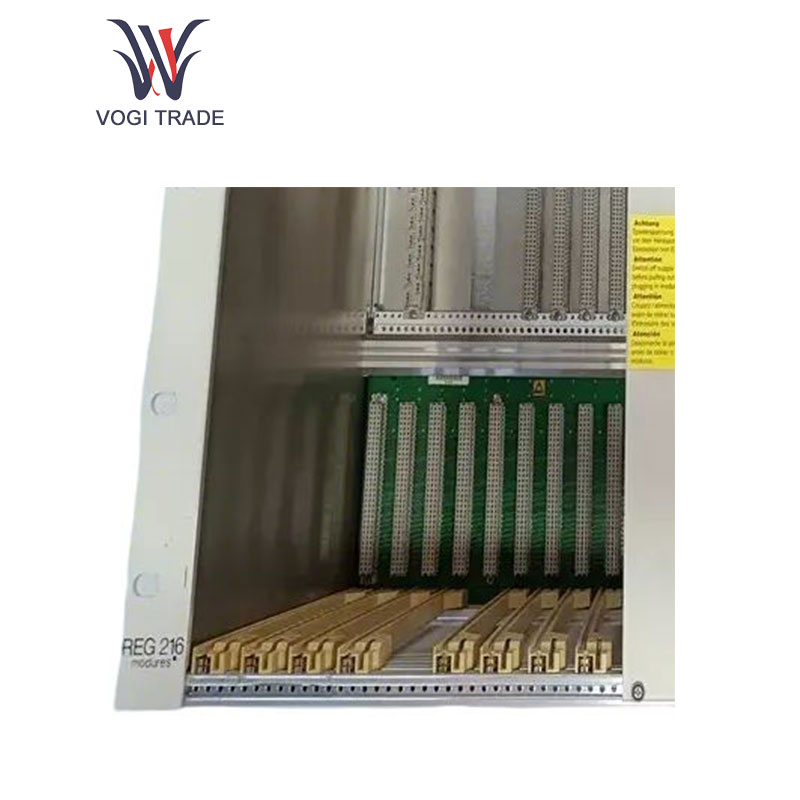

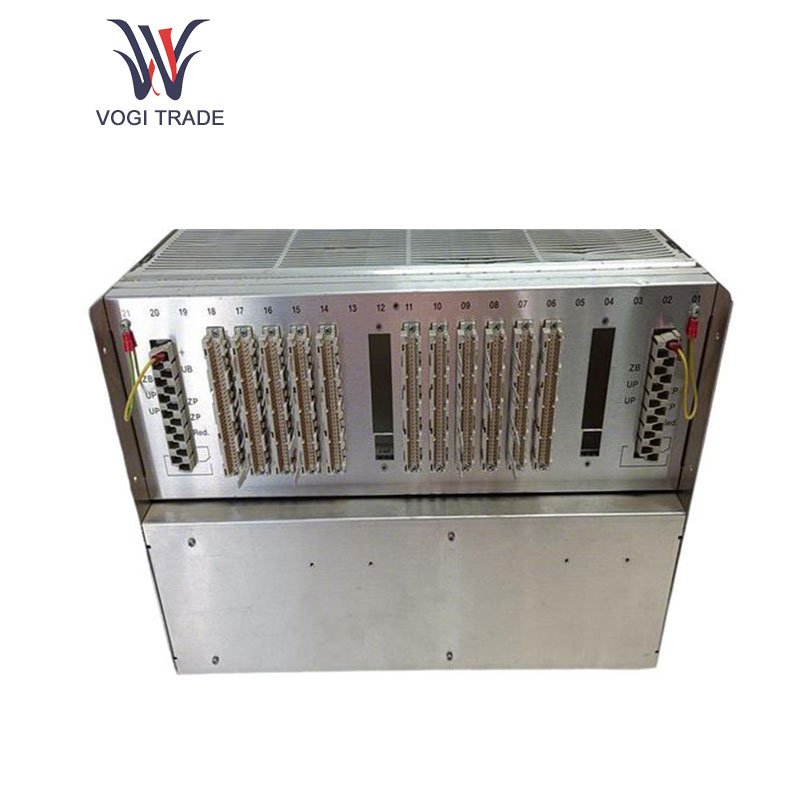

ABB REG216

세부

ABB REG216은 전력 시스템 보호에 널리 사용되는 고급 디지털 발전기 보호 모듈입니다.

사용법 매개변수

전원 공급 장치: 216NG61, 216NG62 및 216NG63 보조 DC 전원 공급 장치 입력 범위는 36~312V DC, 출력 24V DC입니다. 150와트, 출력 단락, 과부하 보호; 정격을 높이고 중복성을 달성하기 위해 병렬로 연결할 수 있으므로 3개의 랙 공간이 필요합니다.

프로세서: 32비트 80486DX-2 프로세서를 사용하여 애플리케이션 소프트웨어는 플래시 EPROM에 저장되고 작동 데이터는 RAM에 저장되며 설정은 비휘발성 플래시 EPROM에 저장됩니다. PC 작동을 위한 무전위 RS-423 인터페이스가 있습니다.

아날로그 입력 장치: 216EA62는 24개 입력, 그룹당 6개 입력, 샘플링 주파수 600(720)Hz, 주파수 50(60)Hz의 동시 샘플링을 실현할 수 있습니다. 2개의 랙 공간을 차지합니다.

디지털 출력 장치: 216AB61 디지털 출력은 32개의 출력 단자를 통해 출력 보조 ​​릴레이 어셈블리의 릴레이를 제어하고 단락 보호 기능과 릴레이 활성화 상태 LED 표시 기능을 갖추고 있습니다. 1개의 랙 공간을 차지합니다. 트립 출력 및 스위치 입력 장치: 216DB61은 보조 트립 릴레이 바이폴라 제어를 위한 8개의 출력 단자를 제공하고, 보조 릴레이 어셈블리의 스위치 입력을 위한 16개의 입력 단자의 출력을 모니터링합니다. 활성화된 출력과 입력은 LED로 표시됩니다. 1개의 랙 공간을 차지합니다.

제품 기능

일반 보호 기능: REG216은 과전류 보호, 저전압 보호, 과전압 보호, 역전력 보호, 발전기 작동 상태의 실시간 모니터링을 포함한 다양한 보호 기능을 제공하여 발전기 세트의 안정적인 작동을 보장하고 오류를 방지합니다. 벡터 곱 원리에 기반한 차동 보호 기술도 채택되어 관통 결함 및 CT 포화 시에도 높은 안정성을 유지할 수 있습니다. 차동 보호 동작 시간은 30ms 미만이므로 발전기가 손상되지 않도록 효과적으로 보호할 수 있습니다.

모듈형 설계: 소프트웨어와 하드웨어 모두 모듈형 설계를 채택하고 사용자는 실제 필요에 따라 구성할 수 있습니다. 설치 및 구성이 빠르고 연결이 간단하며 유연성이 강하고 확장성이 강합니다. 전체 보호 체계에는 더 적은 수의 하드웨어 모듈이 필요합니다. 랙은 다른 보호 계전기를 수용하기 위해 전체 장치의 21개 랙 공간에서 대규모로 상호 연결될 수 있습니다.

디지털 신호 처리: 모든 보호 기능은 시스템 전압 및 전류 샘플링 값으로 작동됩니다. 아날로그 입력 장치의 샘플링 속도는 사이클당 12회이고 동적 범위는 15비트입니다. 모든 추가 신호 처리는 순수 디지털 수준에서 수행됩니다. 디지털 필터링은 DC 성분과 고조파를 매우 철저하게 억제하여 높은 정확도와 우수한 장기 안정성으로 이 보호 기능의 보편적인 적용 가능성을 보장합니다. 하드웨어의 지속적인 자체 모니터링은 주로 소프트웨어 주기 테스트 프로그램을 통해 수행되며, 이를 통해 임박한 오류 상태를 적시에 감지하고 방지하여 전체 시스템의 신뢰성을 향상시킬 수 있습니다. 동일한 정보를 저장하기 위한 비휘발성 이벤트 및 간섭 기록 메모리가 있습니다.

통신 및 조정 기능: 이 장치에는 다양한 프로세스 제어 시스템과 호환되는 표준 인터페이스가 있어 디지털 상태 및 이벤트의 바이너리 보고, 측정된 값 및 보호 매개변수와 같은 최고 프로세스 제어 수준과의 데이터 교환을 지원합니다. 정보 전송을 통해 제어 스테이션과 연결하면 이벤트의 타임 스탬프를 위한 시간 시계 동기화가 가능합니다.

유연한 구성 및 논리적 조합: 사용자는 PC에서 사용할 수 있는 대규모 보호 기능 라이브러리에서 필요한 보호 기능을 선택합니다. 매개변수 설정에는 처리 장치 할당, 입력 채널, 픽업 설정, 시간 지연, 작동 특성 정의, 트립 로직, 제어 신호 로직 등이 포함됩니다. 디지털 입력 및 출력 신호는 다양한 애플리케이션 시나리오를 충족하기 위해 보호 장치 내부에서 논리적으로 결합될 수도 있습니다.

적용 범위

ABB REG216은 주로 발전기, 변압기의 보호용으로 사용되며, 발전소, 신재생에너지 설비 등 산업 전반에 널리 사용됩니다. 여기서 발전기 보호는 전체 시스템의 신뢰성과 안정성에 매우 중요합니다.
