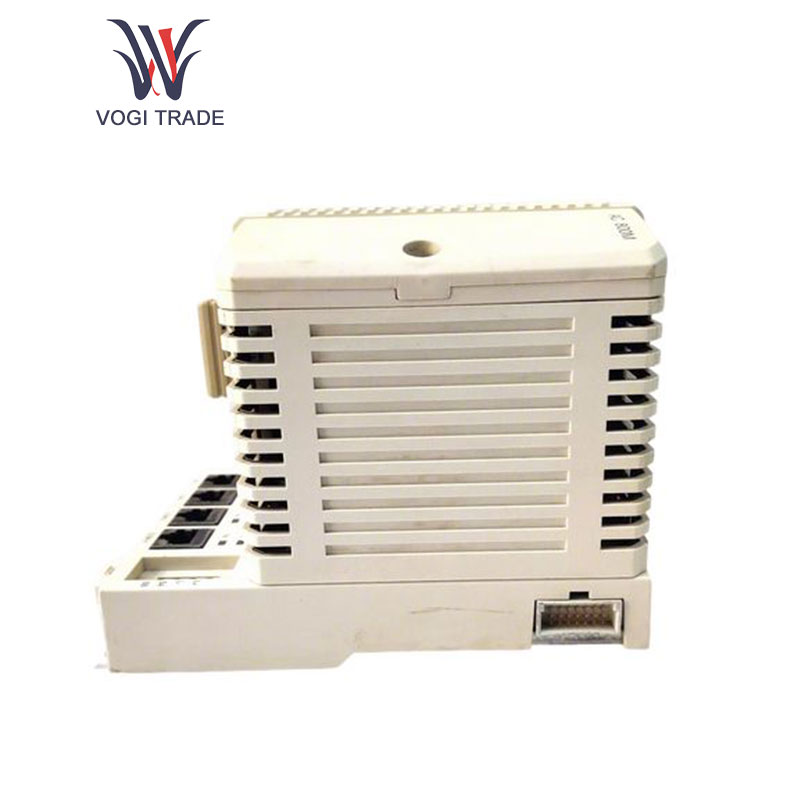

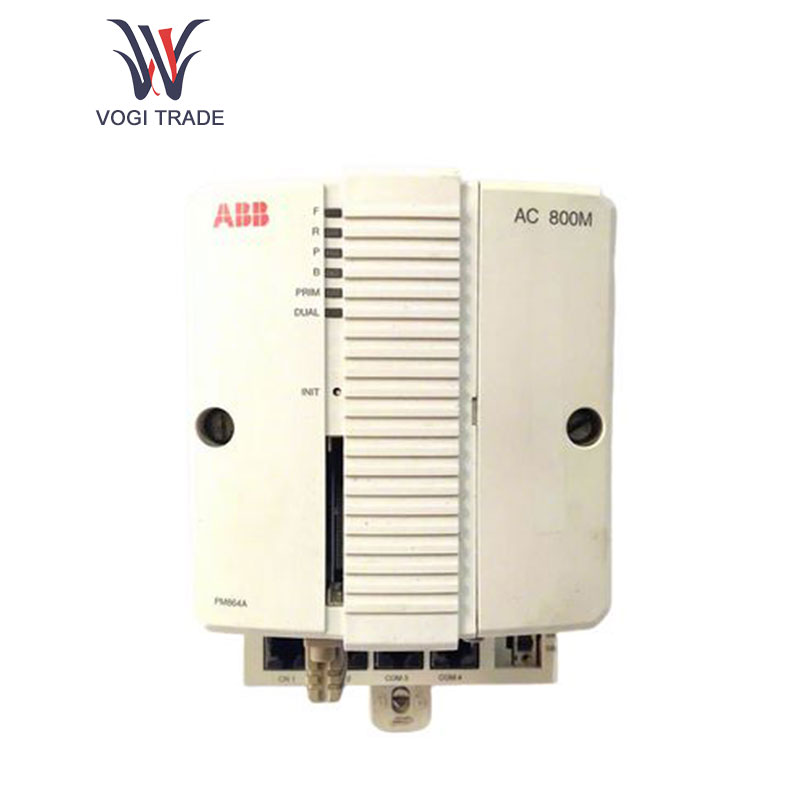

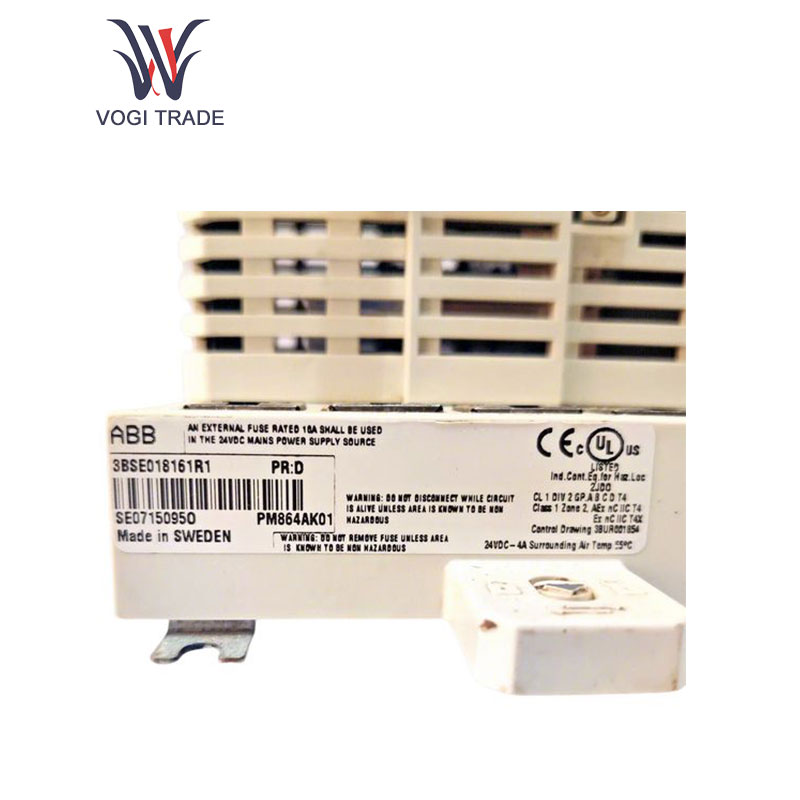

ABB PM864AK01 3BSE018161R1

기술 매개 변수

프로세서 : 96 MHz 듀얼 코어 암 Cortex-R4 CPU

메모리 : 32MB RAM + 2MB 플래시 스토리지

통신 인터페이스 : 2 × RJ45 이더넷, 2 × RS-232C 직렬 포트, CEX 버스, 모듈 버스

I/O 지원 : 최대 96 개의 중복되지 않은 S800 I/O 모듈

전원 공급 장치 : 24V DC, 전형적인 전력 소비 6.9W

환경 적응성 : 작업 온도 -40 ° C ~ 70 ° C, IP30 보호, 항 전자기 간섭

기능적 특징

1. 고성능 실시간 제어 : ABB PM864AK01 3BSE018161R1은 듀얼 코어 아키텍처 및 실시간 운영 체제를 채택하여 다중 작업 제어 논리 및 데이터 수집을 동시에 처리하고 밀리 초 수준의 응답 정확도를 보장하며 요구하는 산업 공정의 안정성 요구 사항을 충족시킬 수 있습니다.

2. 중복 결함 공차 및 확장 기능 : CPU 중복 핫 스탠드 및 방해없이 활성/대기 스위칭을 지원합니다. CEX 버스 및 ModuleBus를 통해 ABB S800 I/O 모듈 및 Profibus, Modbus 및 기타 통신 모듈을 완벽하게 통합하여 유연한 시스템 확장을 달성합니다.

3. 산업 급 신뢰할 수있는 설계 : 내장자가 진단 메커니즘은 실시간으로 하드웨어 상태를 모니터링하고 메모리 백업 배터리와 결합하여 데이터 손실을 방지하고 먼지 및 온도 차이와 같은 가혹한 환경에 적응하고 ABB PM864AK01 3BSE018161R1의 고 가용성을 보장합니다.

4. 개방형 프로그래밍 및 유지 보수 : IEC 61131-3 표준 (LD/FBD/ST 및 기타 언어)과 호환되며 제어 빌더 소프트웨어를 통해 효율적으로 개발되었습니다. ABB PM864AK01 3BSE018161R1은 모듈 핫 스와핑 및 LED 상태 표시를 지원하여 유지 보수 가동 시간을 크게 줄입니다.

응용 프로그램 시나리오

공정 산업 : 화학 플랜트 원자로 압력/온도 폐쇄 루프 제어, 정유소 증류탑 흐름 조절;

전력 시스템 : 화력 발전소 보일러 연소 제어, 변전소 보호 논리 관리;

제조 및 수처리 : 자동차 생산 라인 로봇 협력, 하수 처리장 펌프 스테이션 링키지;

건물 자동화 : 대규모 장소에서 HVAC 시스템의 지능형 스케줄링
