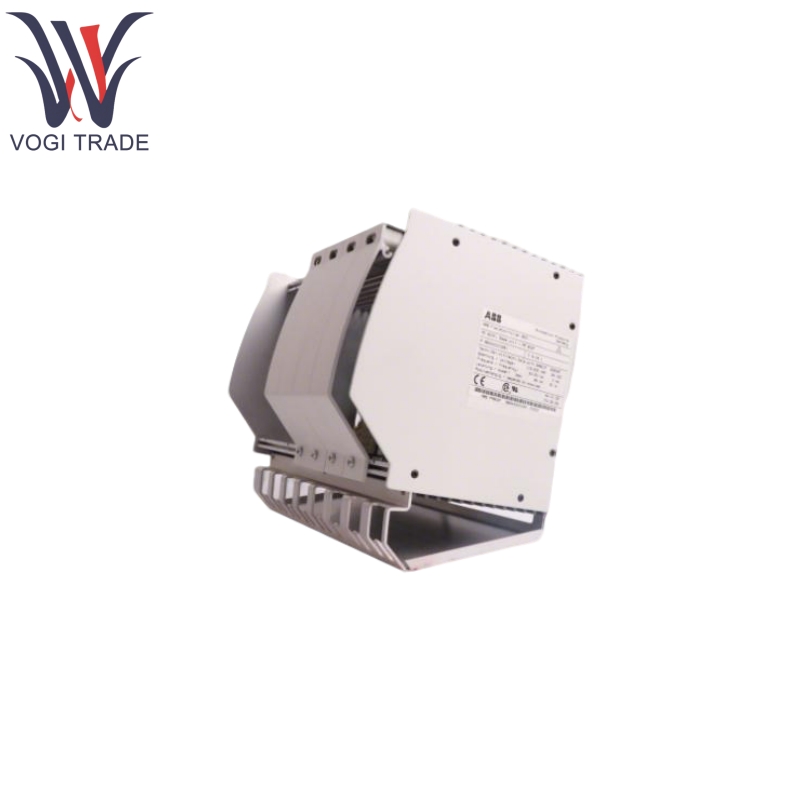

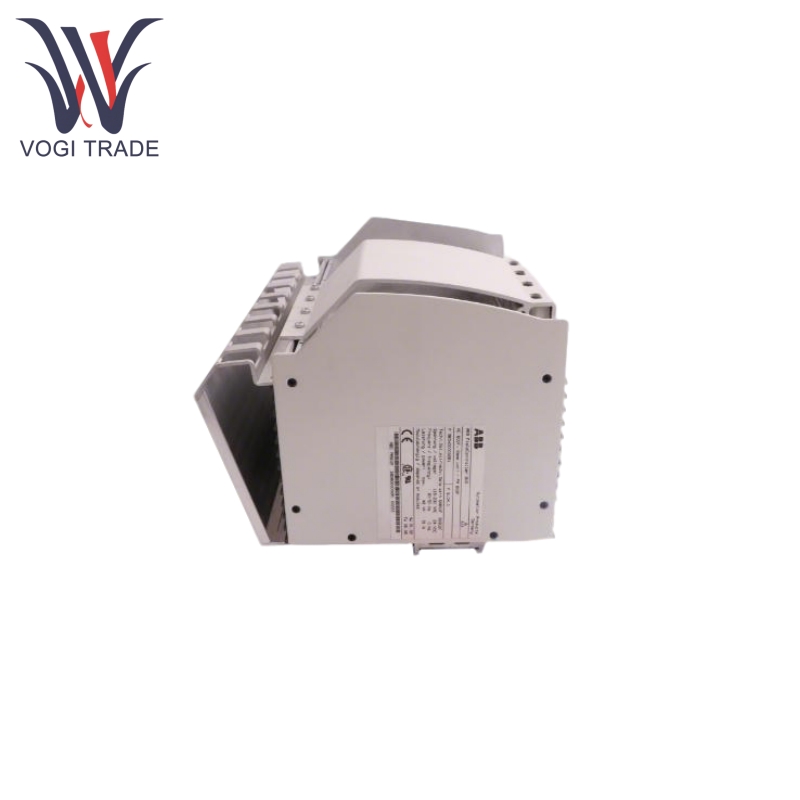

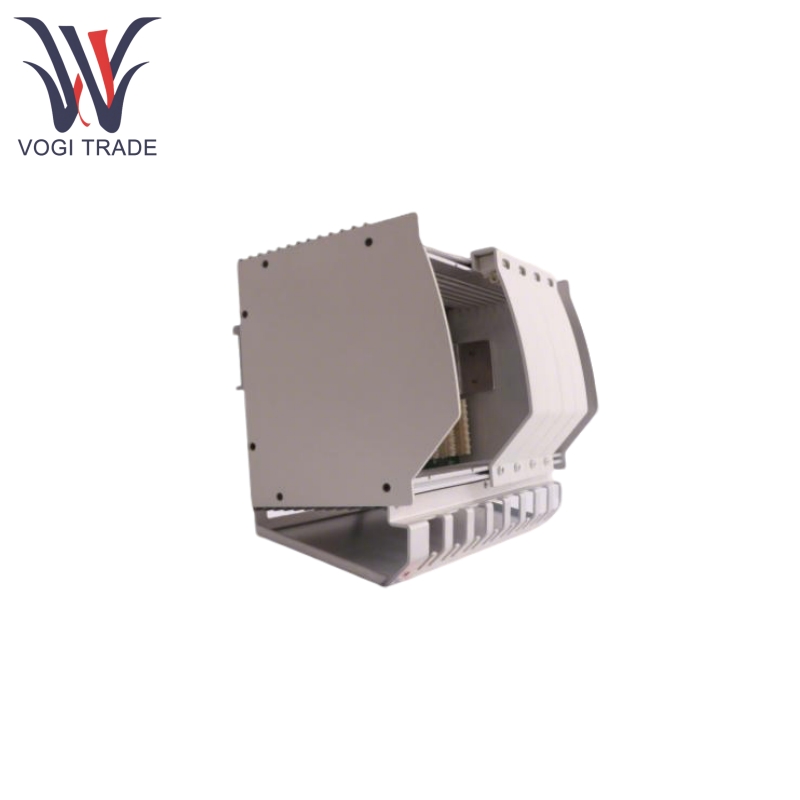

ABB PM802F 3BDH000002-REP

제품 기능

ABB PM802F 3BDH000002-REP는 150 MIP의 최대 성능을 갖춘 슈퍼 스칼라 RISC 마이크로 프로세서를 특징으로하며 16K 내부 CPU 캐시 RAM (오류 감지 및 수정 기능 포함)이 장착되어 있습니다.

ABB PM802F 3BDH000002-REP는 4MB 정적 RAM (실시간 데이터 및 구성을위한 배터리 백업 포함), 4MB 플래시 EPROM (32 비트 워드 길이) 및 16KBIT 일련의 EEPROM의 스토리지 구성이 있습니다.

ABB PM802F 3BDH000002-REP는 Profibus-DP, CAN 및 직렬 인터페이스와 같은 다양한 유형의 모듈 (예 : FI 830F, FI 810F)과 호환되는 4 개의 FieldBus 모듈 슬롯 (F1-F4)을 지원합니다.

ABB PM802F 3BDH000002-REP에는 2 개의 이더넷 통신 모듈 슬롯 (E1-E2)이 장착되어 있으며 10Base2, AUI 및 10Baset (예 : EI 801F, EI 803F)와 같은 인터페이스 (예 : EI 801F, EI 803F)가 장착되어 있으며, 데이터 전송 속도는 10 MBI/S 및 CPU 오버 헤드 <4%입니다.

ABB PM802F 3BDH000002-REP는 2 개의 AC 800F 장치를 사용하여 구현되며, 중복 링크는 제 2 이더넷 모듈을 통한 데이터 동기화하여 1 차 장치 고장의 경우 대기 장치에 의한 원활한 인수를 보장합니다.

ABB PM802F 3BDH000002-REP는 이더넷 모듈 또는 배터리 모듈 (예 : AM 801F)을 통해 RAM 데이터 및 실시간 시계에 대한 정전 보호를 제공하며, 새로운 배터리가 1.5 년 이상 지속되고 경고가 낮은 후 10 일 이상입니다.

FieldBus 모듈 및 통신 모듈은 교체하는 동안 자동 구성 업데이트를 통해 핫 스왑 가능합니다.

ABB PM802F 3BDH000002-REP에는 내장 온도 모니터링 및 워치 독, 지원 모듈 식별 (공장 및 운영 매개 변수 포함)이 포함됩니다. 통합 LED 표시기는 원격 진단을 지원하여 전력 상태, 운영 상태 및 결함에 대한 실시간 정보를 표시합니다.

원리를 사용한 제품

ABB PM802F 3BDH000002-REP는 FieldBus 모듈을 통해 필드 센서에서 신호를 주기적으로 수집하고 내부 CPU 내의 사용자 프로그래밍 제어 프로그램을 사용하여 처리 한 다음 FieldBus 모듈을 통해 제어 명령을 보조 루프 프로세스 제어를 달성합니다.

듀얼 AC 800F 장치로 구성되면 기본 장치는 구성 데이터, 실시간 명령 및 상태 정보를 두 번째 이더넷 모듈을 통해 보조 장치에 동기화합니다. 기본 장치가 실패하면 2 차 장치는 중복 링크를 통해 고장을 감지 한 후 즉시 제어를 인수합니다. 스위칭 프로세스는 상위 수준 시스템에 투명하여 중단되지 않은 생산을 보장합니다.

구성 정보 및 실시간 데이터는 RAM에 저장됩니다. 정전이 발생하는 경우, 데이터는 이더넷 모듈 또는 배터리 모듈 (AM 801F)의 전력에 의해 유지되므로 재시작시 구성 손실을 방지합니다. 배터리 레벨이 낮은 것은 LED 알람으로 표시되어 적시 유지 보수를 보장합니다.

운영자 스테이션 및 엔지니어링 스테이션과의 통신은 첫 번째 이더넷 모듈의 이더넷 시스템 버스를 통해 달성되며 구성 다운로드 및 모듈 상태보고를 지원합니다. 필드 장치와의 통신은 4 개의 Fieldbus 슬롯을 통해 연결된 모듈을 통해 완료되며 여러 프로토콜의 병렬 처리를 지원합니다.

제품 매개 변수

다음은 ABB PM802F 3BDH000002-REP 기본 장치에 대한 것입니다.
