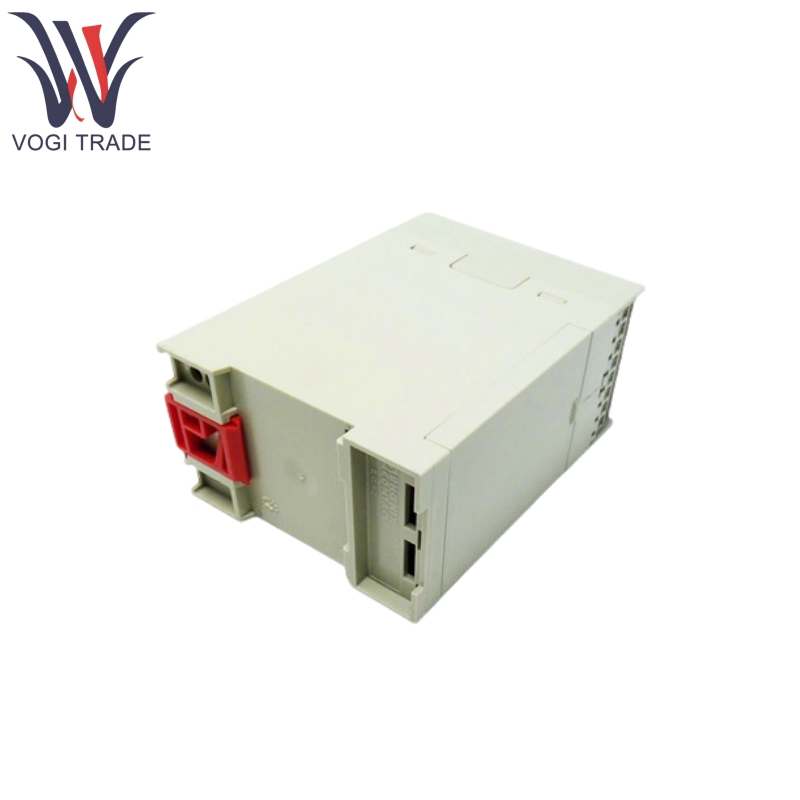

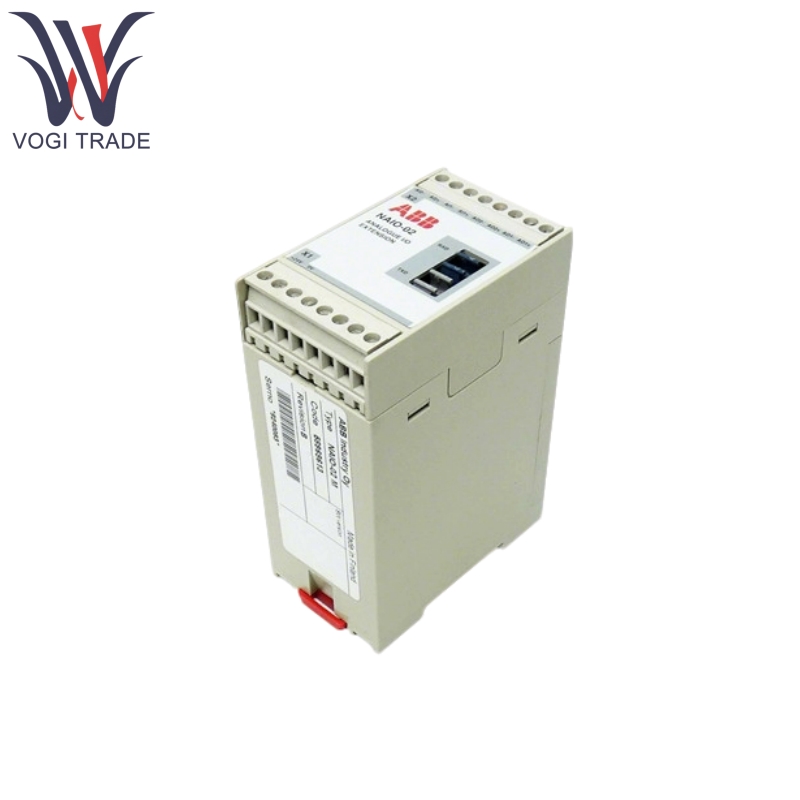

ABB NAIO-02

제품 기능

ABB NAIO-02는 ± 0 (4) ~ 20MA 전류 신호, ± 0 (2) ~ 10V 전압 신호 및 ± 0 ~ 2V 전압 신호를 포함하여 고정 바이폴라 신호를지지하여 양수 및 음성 방향에서 아날로그 신호 획득 요구 사항을 충족시킵니다.

ABB NAIO-02는 0 (4) ~ 20 mA 전류 출력의 2 개의 채널을 제공하며, 이는 외부 액추에이터 (예 : 밸브 또는 속도 제어 밸브)를 ≤700 Ω의로드 저항으로 구동 할 수 있습니다.

ABB NAIO-02 입력은 11 비트 데이터 비트 + 1 비트 부호 비트 A/D 변환 (양극 모드)을 사용하며 출력은 12 비트 D/A 변환이며 신호 획득 및 제어의 정확도를 보장합니다.

ABB NAIO-02는 광섬유 링크를 통해 ACS 600 가변 주파수 드라이브의 NAMC 보드에 연결되어 1 MBIT/s의 전송 속도를 지원할 수 있습니다. DDCS 링 네트워크 내에서 노예 스테이션으로 기능하며, 마스터 스테이션 (NAMC)이 주기적으로 투표합니다.

입력, 출력, 전원 공급 장치 및 접지는 분리 (테스트 전압 : 1.5kV AC/1 분)로 설계되어 전자기 간섭에 대한 강한 저항력과 노이즈 수준이 높은 산업 환경에 대한 적합성을 제공합니다.

ABB NAIO-02는 7 비트 딥 스위치를 통해 고유 노드 번호 (0–127)로 구성 할 수있어 DDCS 링 네트워크 내의 다른 모듈과의 충돌이없는 통신을 보장 할 수 있습니다.

제품 응용 프로그램

ABB NAIO-02는 산업 생산 라인, 펌프 및 팬 시스템, 크레인 장비, 프로세스 제어 및 기타 필드에 적용될 수 있습니다.

산업 생산 라인 :

ACS 600 가변 주파수 드라이브의 아날로그 인터페이스를 확장하여 생산 라인의 온도 및 압력과 같은 프로세스 매개 변수 및 컨베이어 벨트의 속도 또는 장비의 작동 상태를 조정하기위한 출력 제어 신호를 수집하십시오.

펌프 및 팬 시스템 :

아날로그 입력을 통한 파이프 라인 압력/흐름을 모니터링하고 출력 신호를 모니터링하여 펌프 또는 팬의 속도를 제어하여 폐 루프 조절을 달성하십시오.

크레인 장비 :

ACS 600 크레인 드라이브와 함께로드 센서에서 아날로그 신호를 수집하고 출력 제어 신호를 수집하여 리프팅 속도를 조정하고 안전한 작동을 보장하십시오.

프로세스 제어 :

화학 및 야금 응용 분야에서 액체 수준 및 농도와 같은 아날로그 매개 변수의 수집 및 제어를 확장하고 가변 주파수 드라이브와 협력하여 정확한 공정 조절을 달성합니다.

제품 매개 변수

다음은 ABB NAIO-02 아날로그 I/O 확장 모듈 디테일입니다.
