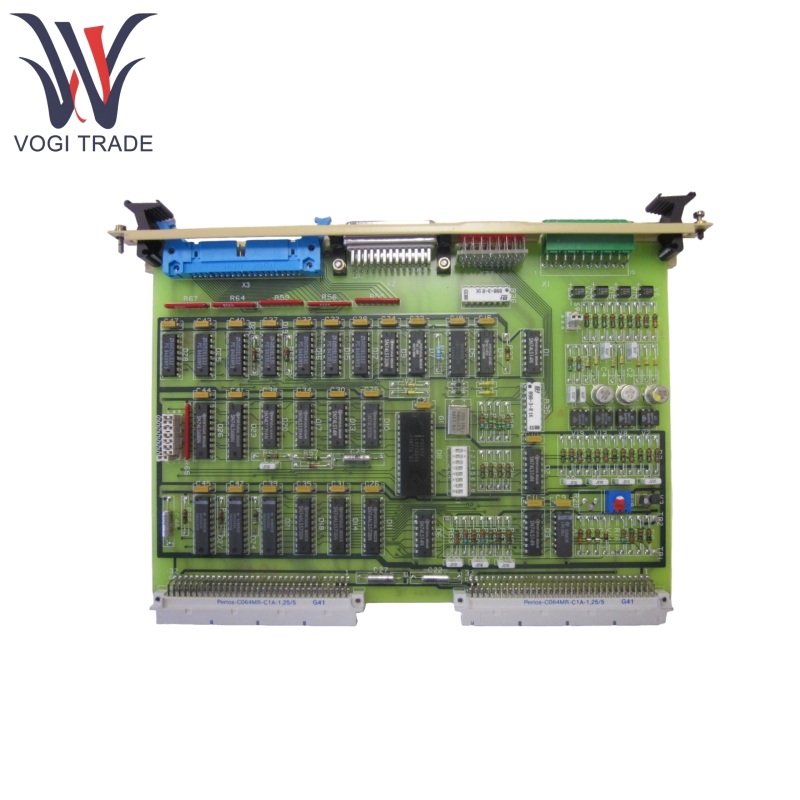

브랜드 : ABB설명 : I/O 트랜시버 보드조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 4지불 기간 : T/T배송 항구 : ShenzhenABB IOD86-TR은 컨트롤러와 필드 장치 간의 신뢰할 수있는 데이터 상호 작용을 달성하여 중복 통신 링크와 핫 -SWAP 기능을 지원하여 시스템 안정성에 대한 매우 높은 요구 사항을 가진 산업 시나리오에 적합합니다. 이 모듈은 듀얼 통신 채널을 통한 지속적인 데이터 전송을 보장하고 진단 기능을 통합하여 결함 지점을 신속하게 찾아서 석유, 화학 및 전력과 같은 주요 공정 산업에서 널리 사용됩니다.
| 제조 |
씨줄 |
| 모델 번호 |
iod86-Tr |
| 주문 번호 |
57275707 |
| 목록 |
그리고 800f |
| 원산지 국가 |
스위스 |
| HS 코드 |
8473309000 |
| 차원 |
26*26*4cm |
| 무게 |
0.2kg |
제품 기능
ABB IOD86-TR은 듀얼 프로파일 DP 또는 MODBUS RTU 통신 채널을 지원하며, 메인 링크 고장시 50ms의 전환 시간으로 중단되지 않은 데이터 전송을 보장하는 백업 채널로 자동 전환합니다.
기본 카드 및 백업 카드는 중복 링크를 통해 실시간으로 상태를 동기화하여 제어 신호 손실을 방지하기 위해 "Bumpless Transfer"를 지원합니다.
ABB IOD86-TR은 핫 스위어 모듈 (안전한 영역)을 지원하여 다운 타임없이 유지 보수를 가능하게하여 시스템 가용성을 향상시킵니다.
ABB IOD86-TR은 실시간 통신 상태, 전원 실패, 채널 오류 및 기타 정보를 표시하는 내장 LED 표시기를 특징으로하며 ABB 프리랜서 또는 800XA 구성 소프트웨어를 통한 원격 진단을 지원합니다.
ABB IOD86-TR은 Profibus DP V1 프로토콜을 지원하며 MODBUS RTU/TCP와 호환되며 타사 장치 (예 : Siemens PLC 및 Rockwell 변수 주파수 드라이브)와의 연결을 가능하게합니다.
ABB IOD86-TR은 Deltav 직렬 프로토콜 확장을 지원하여 모듈에 드라이버를 직접 다운로드하여 복잡한 이종 네트워크에 적응할 수 있습니다.
ABB IOD86-TR은 전력 중복성 구성을 지원하여 단일 정전시에도 모듈 작동을 보장합니다.
원리를 사용한 제품
ABB IOD86-TR은 AC800F 컨트롤러를 중복 링크를 통해 분산 I/O 모듈에 연결하여 컨트롤러의 병렬 지침을 필드 장치로 전송하기 위해 직렬 데이터 프레임으로 변환 할 수 있습니다.
ABB IOD86-TR은 여러 노드에서 일관된 작동을 보장하기 위해 동기 모드를 지원합니다.
기본 카드는 구성 데이터, 제어 명령 및 상태 정보를 보조 카드와 실시간으로 동기화하며, 이는 핫 스탠드 모드로 유지되며 기본 카드의 건강 상태를 지속적으로 모니터링합니다. 1 차 카드 실패의 경우, 보조 카드는 자동으로 제어를 차지하면서 유지 보수 인력에게 경보 알림을 트리거하고 전환 프로세스가 상위 레벨 시스템에 투명합니다.
제품 매개 변수
아래는 ABB IOD86-TR I/O 트랜시버 보드 세부 사항입니다.
| 매개 변수 |
사양 |
| 작동 전압 |
24V DC (시스템 전원 공급 장치에 의해 구동) |
| 커뮤니케이션 속도 |
Profibus DP : 최대 12Mbps Modbus RTU : 최대 115.2kbps |
| 격리 성능 |
입력/출력과 전원 공급 장치 사이의 분리 전압 ≥ 500V AC |
| 작동 온도 범위 |
-25 ° C ~ +60 ° C (산업 등급 광범위한 온도 설계) |
| 저장 온도 범위 |
-40 ° C ~ +85 ° C |
| 보호 등급 |
IP20 (실내 캐비닛 설치 용) |
| 노드 수 |
최대 126 개의 슬레이브 스테이션 (Profibus DP Network)을 지원합니다. |
| 중복 전환 시간 |
<50ms (일반적인 값) |
