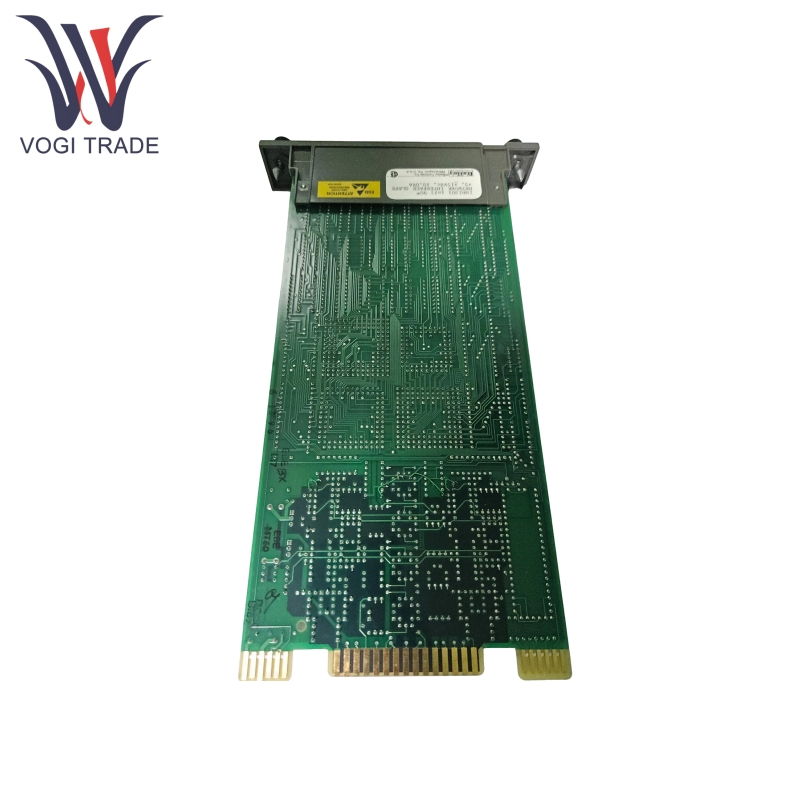

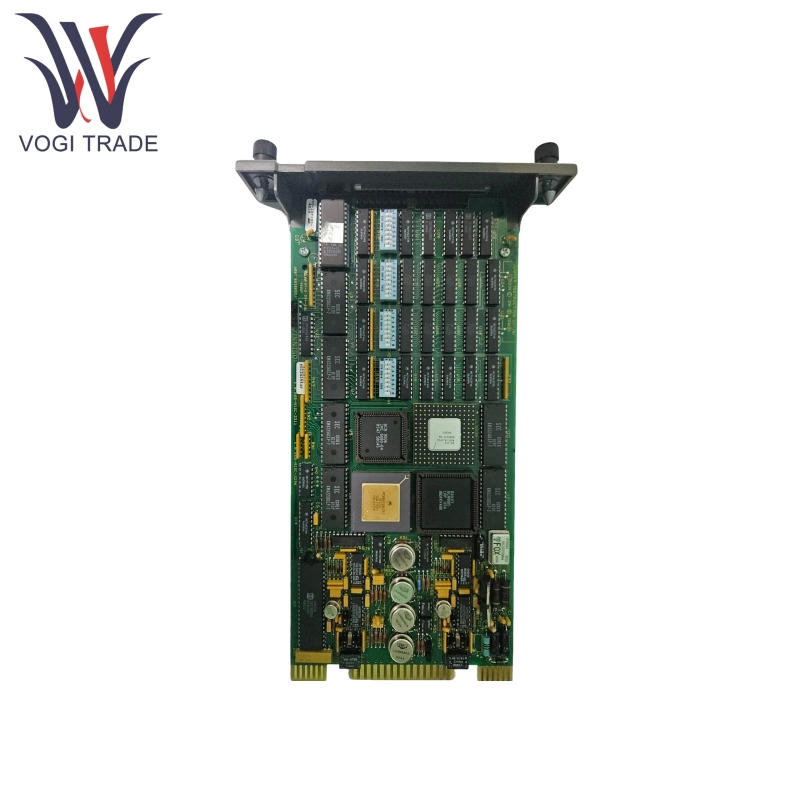

ABB Innis01

제품 기능

ABB Innis01은 실시간 데이터 전송 요구 사항을 충족하기 위해 10Mbps 또는 2Mbps의 선택 가능한 속도를 갖춘 인피질 단방향 고속 직렬 통신을 지원합니다.

기본 모듈 실패가 발생하면 백업 모듈은 자동으로 통신을 인수하여 중단되지 않은 시스템 작동을 보장합니다.

ABB Innis01은 데이터 무결성을 보장하기 위해 주기적 중복 검사 및 체크섬 메커니즘을 통합합니다.

ABB Innis01은 가동 중지 시간없이 온라인 모듈 교체를 지원하여 유지 보수 비용과 시스템 다운 타임을 크게 줄입니다.

ABB Innis01은 Modbus TCP/IP, IEC 61850 및 DNP 3과 같은 산업 프로토콜과 호환되어 타사 장치와의 통합을 가능하게합니다.

ABB Innis01은 전체 범위의 ABB 제어 시스템과 호환되며 INTKM01 클럭 모듈과 함께 사용될 때 전체 플랜트에서 실시간 동기화를 지원합니다.

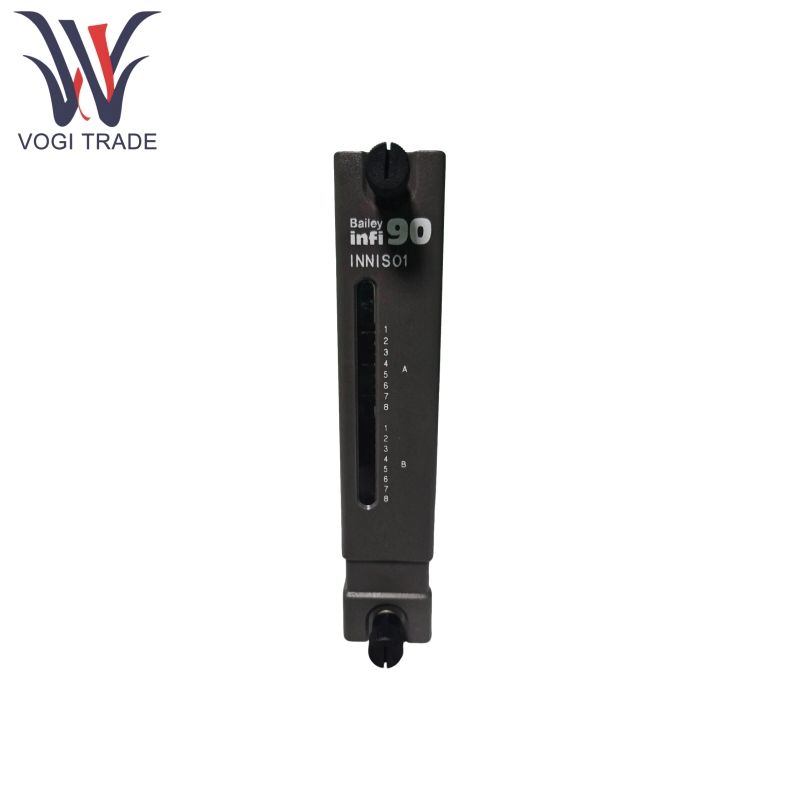

전면 패널에는 통신 상태, 오류 코드 및 이벤트 수를 실시간으로 표시하는 16 개의 상태 표시등이 있습니다.

ABB Innis01은 I/O 확장 버스를 통해 제어 모듈과 통신하여 원격 구성 및 결함 진단을 지원합니다.

원리를 사용한 제품

PCU 제어 명령은 I/O 확장 버스를 통해 Innis01로 전송되며, 마이크로 프로세서 통신 회로에 의해 인프 넷 형식으로 캡슐화되고 동축 케이블을 통해 링 네트워크로 전송됩니다.

데이터를 수신 할 때 ABB Innis01은 링 네트워크 신호를 구문 분석하고 PCU가 인식 할 수있는 형식으로 변환하여 제어 채널을 통해 제어 모듈로 다시 공급합니다.

ABB Innis01은 INTKM01 클록 모듈과 함께 작동하여 NTSTST01 터미널 장치를 통해 시간 동기화 체인을 설정하여 모든 플랜트 장비에 μS 수준의 고정밀 타임 스탬프를 제공하며 이벤트 시퀀스 기록과 같은 시나리오에 적합합니다.

2 개의 innis01 모듈과 2 개의 innp11 모듈이 중복 쌍을 형성합니다. 기본 모듈은 주기적으로 "하트 비트 신호"를 보냅니다. 대기 모듈은 실시간으로 모니터링합니다. 심장 박동이 중단되면 대기 모듈은 50ms 이내에 인수됩니다.

제품 응용 프로그램

ABB Innis01은 여기 컨트롤러를 운영자 스테이션에 연결하여 발전기 세트의 실시간 모니터링 및 결함 진단을 가능하게합니다.

스마트 그리드에서 ABB Innis01은 분산 에너지 원 (태양 광, 풍력 발전)에 대한 그리드 연결 제어 및 데이터 수집을 지원합니다.

석유 화학 및 제약과 같은 공정 산업에서 ABB Innis01은 DCS 시스템, 연결 현장 기기, PLC 및 상위 수준의 컴퓨터의 통신 허브 역할을합니다.

자동차 생산 라인에서 ABB Innis01은 로봇, 서보 시스템 및 비전 검사 장비를 조정하여 유연한 제조를 달성합니다.

IMSET01/IMSED01 디지털 입력 모듈과 함께 사용될 때 ABB Innis01은 1ms 해상도로 스위치 신호를 수집하고 타임 동기화 체인을 통해 타임 스탬프 이벤트 로그를 생성합니다. 이는 결함 추적 및 준수 감사에 사용됩니다.
