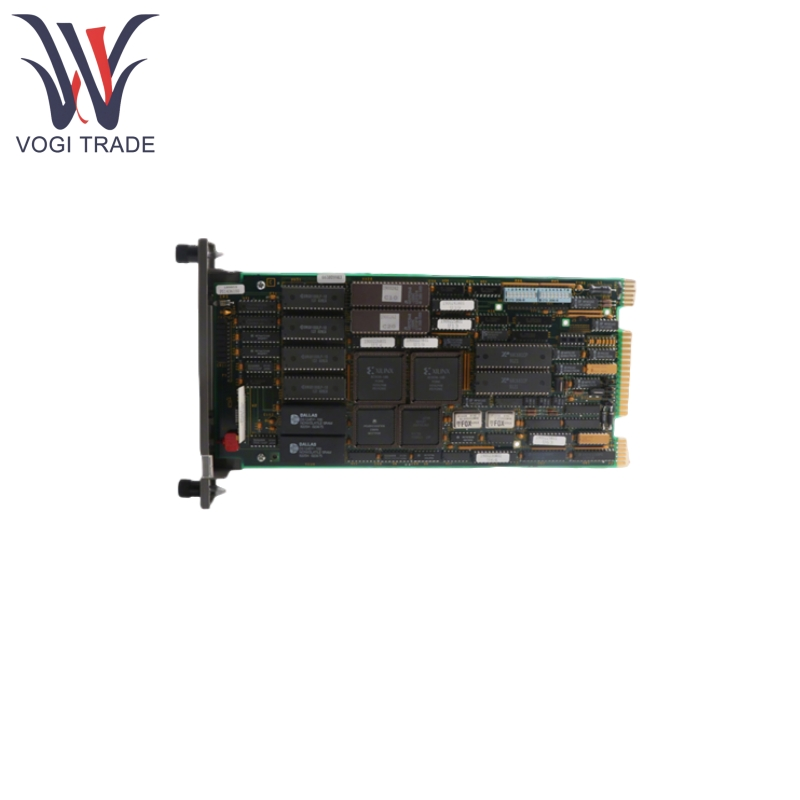

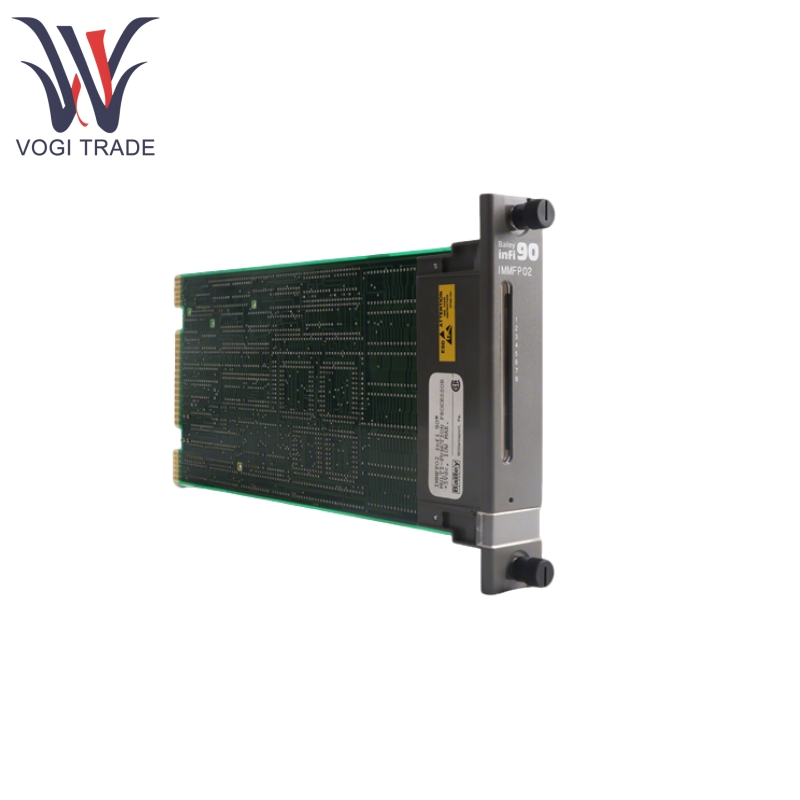

ABB IMMFP02

제품 기능

ABB IMMFP02는 16MHz에서 작동하는 32 비트 마이크로 프로세서 (외부 16 비트 버스)를 특징으로하며 고속 데이터 처리를 지원합니다.

ABB IMMFP02 메모리 구성에는 512 KB ROM (운영 체제 및 기능 라이브러리 저장), 512 KB RAM (임시 저장소 및 구성 백업, 347,712 바이트가 포함 된 임시 저장 및 구성 백업의 경우) 및 256 KB NVRAM (194,752 바이트 바이 테이닝을위한 비 금반 저장소)이 포함됩니다.

ABB IMMFP02는 Controlway 고속 중복 통신 링크 (1 MBAUD) 및 모듈 버스 (83.3 KBAUD)를 지원하여 모듈 간의 피어 투 피어 통신을 가능하게합니다.

ABB IMMFP02에는 2 개의 일반 목적 직렬 채널이 있으며 RS-232-C 또는 1 RS-485 + 1 RS-232-C를 지원하며 최대 속도는 19.2 KBaud입니다.

ABB IMMFP02에는 중복 통신 링크 (1 MBAud)가 있으며, 기본 모듈과 대기 모듈 사이의 핫 백업 및 원활한 전환을 지원합니다.

ABB IMMFP02는 제어 알고리즘을 실행하고 실시간 자체 점검을 수행하며 오류가 감지되면 오류 모드를 자동으로 입력 할 수 있습니다. 제어 알고리즘을 편집하거나 추가 할 수 있지만이 과정에서 제어 로직이 실행되지 않습니다.

ABB IMMFP02는 하드웨어 또는 구성 오류가 감지 될 때 오류 모드를 입력하여 LED를 통해 오류 코드를 표시 할 수 있습니다. 기계가 내장 된 기계 결함 타이머가 있으며 프로세서 또는 소프트웨어 결함이 제 시간에 재설정되지 않으면 모듈이 재설정 및 알람을 트리거합니다.

ABB IMMFP02는 기본/대기 중복 구성을 지원하며 백업 모듈은 기본 모듈의 상태를 지속적으로 모니터링하고 기본 모듈 고장의 경우 제어를 원활하게 인수합니다.

ABB IMMFP02는 C, 기본, 배치, 사다리 다이어그램, 기능 코드 및 사용자 정의 기능을 지원하여 유연한 제어 전략 설계를 가능하게합니다.

원리를 사용한 제품

ABB IMMFP02는 마이크로 프로세서를 통해 제어 알고리즘을 실행하고 I/O 확장 버스를 통해 I/O 모듈과 데이터를 교환합니다 (8 비트 병렬 버스, 최대 64 I/O 모듈을 지원 함). 제어 웨이 또는 모듈 버스는 다른 지능형 모듈과의 통신에 사용되며 DMA 회로는 고속 데이터 전송을 가속화합니다.

기본 모듈이 제어 로직을 실행하는 경우, 백업 모듈은 중복 링크를 통해 기본 모듈의 출력 데이터를 실시간으로 수신하고 핫 스탠드 상태로 유지됩니다. 기본 모듈이 실패하면 백업 모듈은 즉시 중단되지 않은 프로세스 작동을 보장하기 위해 제어를 인수합니다.

실행 모드에서 모듈은 지속적으로 자체 점검을 수행합니다. 오류가 감지되면 LED를 통해 오류 코드를 표시하고 오류 모드로 들어갑니다.

제품 매개 변수

다음 세부 사항은 ABB IMMFP02 다기능 프로세서 모듈에 대한 것입니다.
