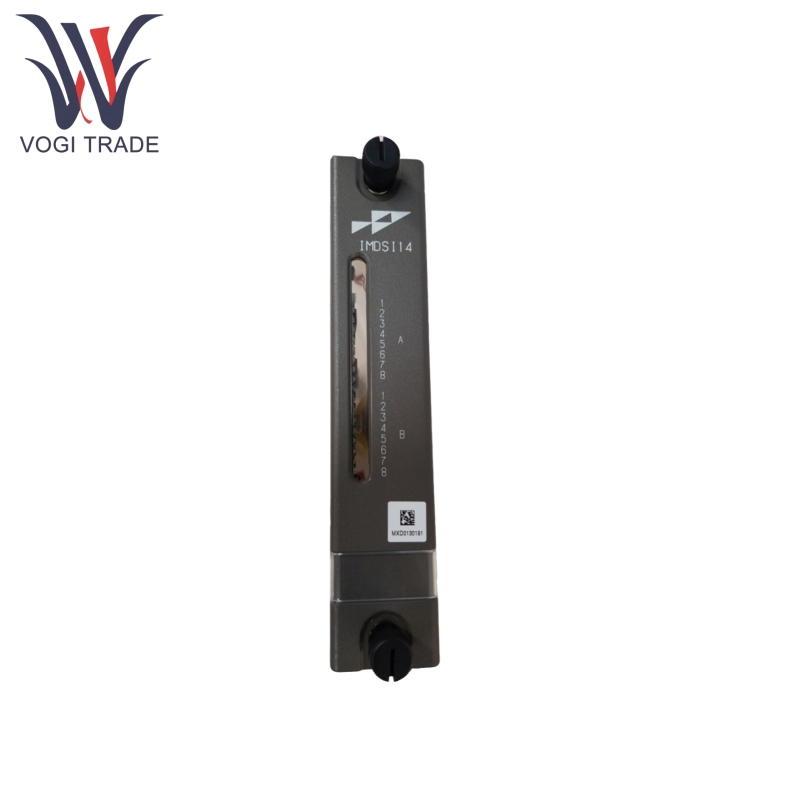

ABB IMDSI14

제품 기능

ABB IMDSI14에는 16 개의 광학적으로 분리 된 디지털 입력 채널이 장착되어 있으며, 입력 임피던스가 4.7kΩ 인 48VDC 신호를 지원하여 센서 또는 스위치의 ON/OFF 상태를 정확하게 감지 할 수 있습니다. <1 ms의 응답 시간으로 고속 실시간 제어 응용 프로그램의 요구를 충족합니다.

ABB IMDSI14는 광학적으로 분리 된 기술 (분리 전압 : 2500V AC)을 채택하여 전자기 간섭을 효과적으로 차단하여 가혹한 산업 환경에서 안정성을 보장 할 수 있습니다.

ABB IMDSI14는 입력 상태의 실시간 감지에 대한 자기 진단 기능을 가지고 있으며, 결함 경보 및 빠른 결함 위치를 지원합니다. 모듈 식 디자인을 사용하면 핫 스왑 가능한 구성 요소가 가능하여 시스템 확장 및 유지 보수를 용이하게합니다.

ABB IMDSI14는 MODBUS 및 PROFIBUS와 같은 주류 산업 프로토콜을 지원하여 ABB Infi 90, NET 90, 800XA 및 기타 DCS 시스템에 완벽한 통합을 가능하게하고 타사 PLC 또는 제어 시스템과의 통신을 가능하게합니다.

원리를 사용한 제품

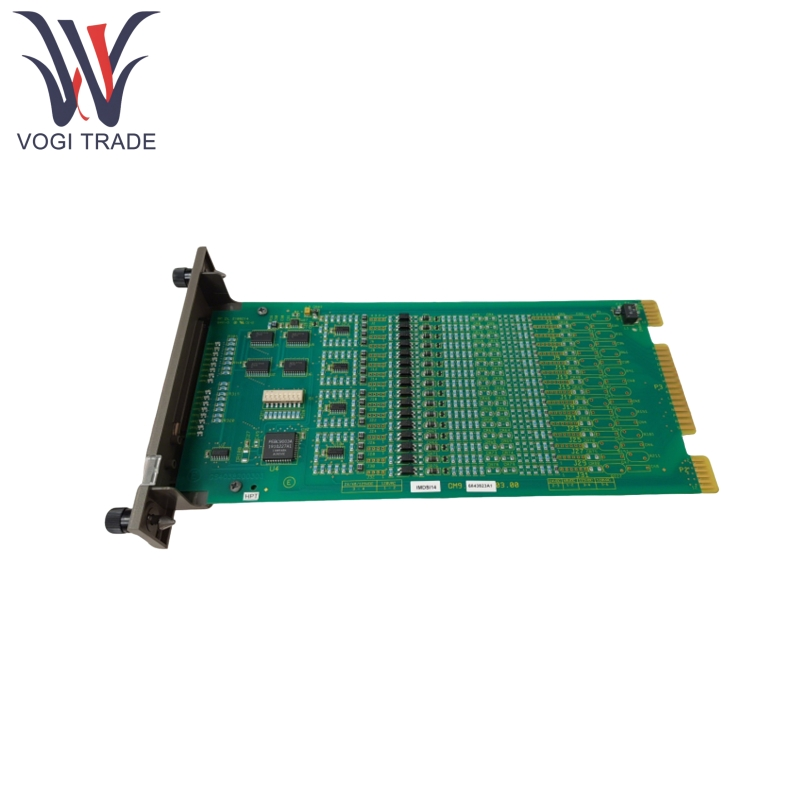

ABB IMDSI14는 전기 간섭을 방지하기 위해 Optocouplers를 통해 제어 시스템의 필드 장치에서 48VDC 디지털 신호를 분리합니다. 신호는 전압 분할 및 필터링 후 TTL 레벨로 변환되고, 제어 로직 모듈에 의해 처리되고, I/O 확장 버스를 통해 컨트롤러로 전송됩니다. 각 입력 채널에는 신호 상태를 실시간으로 표시하기 위해 독립적 인 LED 표시기가 장착되어 있습니다. 이 모듈은 DCS 시스템 내에서 주소를 유연하게 구성 할 수 있도록 주소 DIP 스위치 설정 (S1 스위치)을 지원합니다.

제품 응용 프로그램

ABB IMDSI14는 펌프, 밸브 및 모터의 작동 상태를 모니터링하여 원격 시작/정지 및 결함 경보를 활성화 할 수 있습니다.

안전 스위치, 제한 스위치 및 기타 장치를 감지하여 생산 라인의 안전한 작동을 보장 할 수 있습니다.

인터록 제어 및 순차적 제어를 구현할 수 있습니다.

생산 계산 또는 장비 유지 보수주기 관리에 사용할 수있는 센서 활성화 수를 계산할 수 있습니다.

전력 산업에서 회로 차단기의 온/오프 상태를 모니터링하는 데 사용될 수 있으며 화학 산업에서 원자로 안전 연동을 모니터링합니다.

ABB 800XA 시스템과 통합되어 플랜트 전체 데이터 수집 및 모니터링 (SCADA)을 달성 할 수 있습니다.
