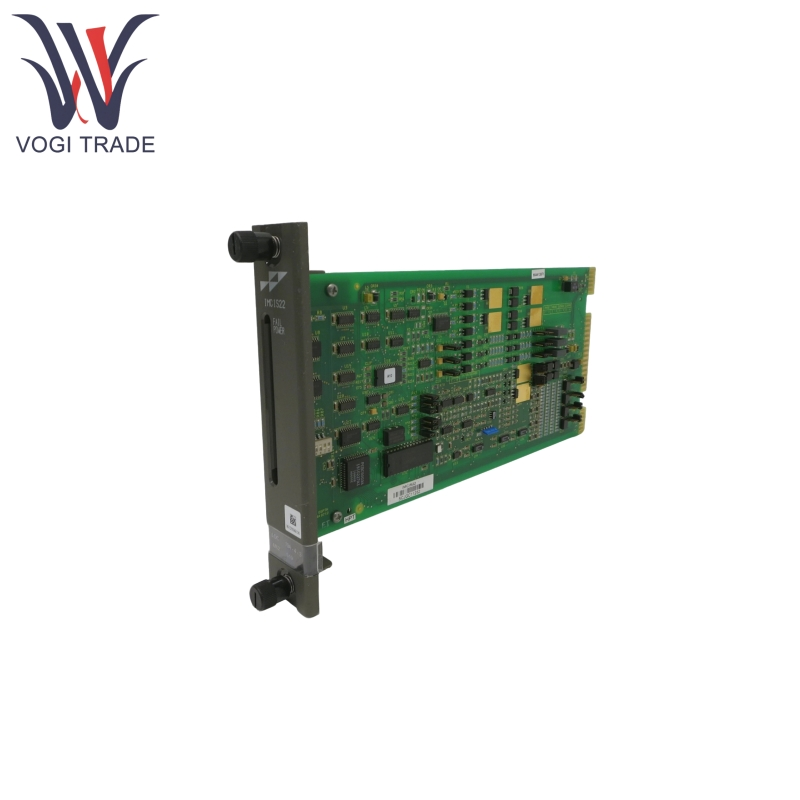

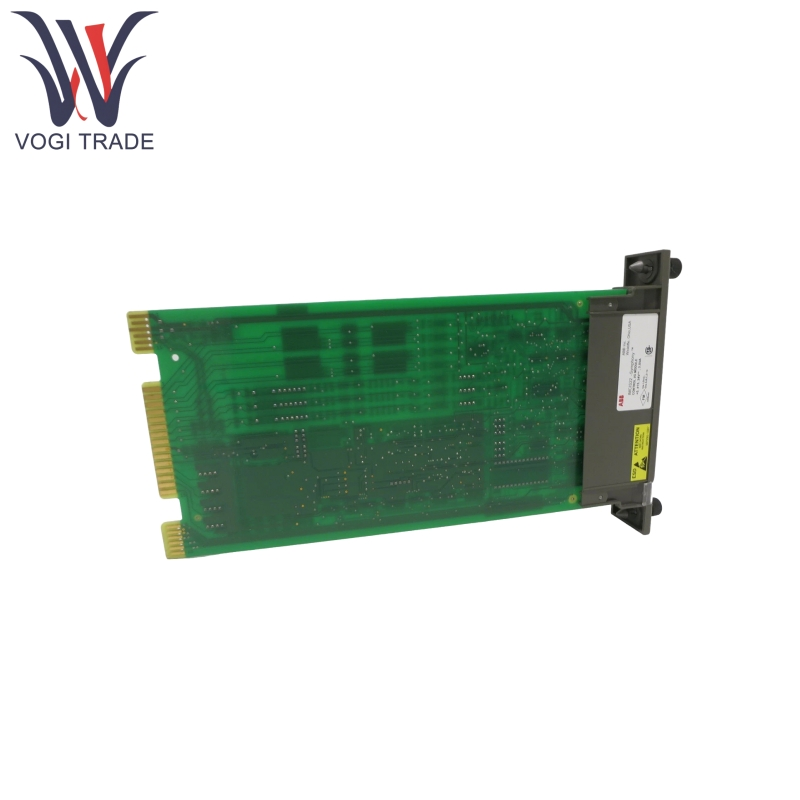

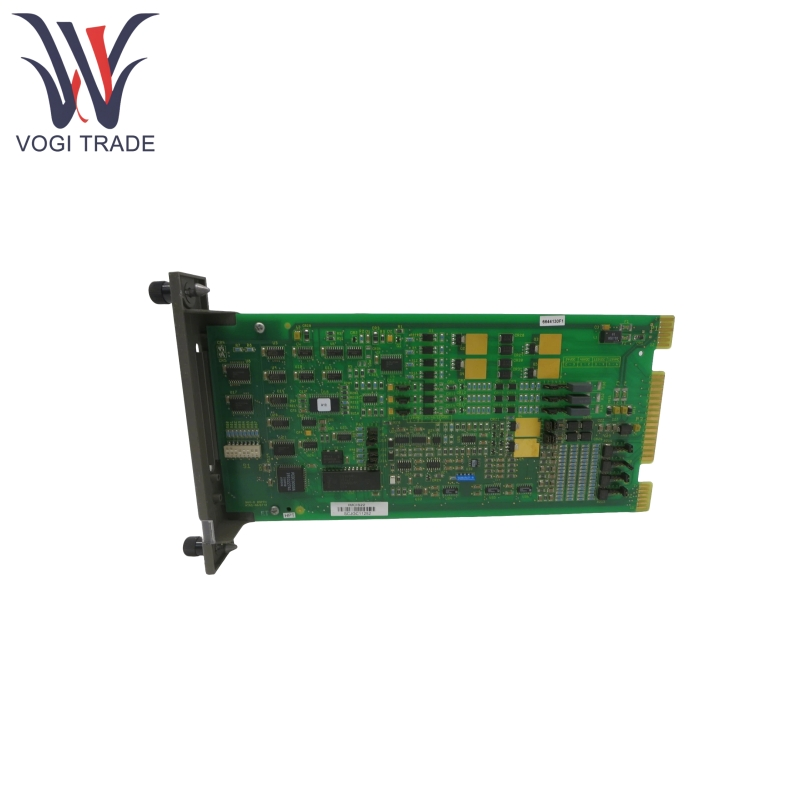

ABB IMCIS22

브랜드 : ABB
설명 : 제어 I/O 모듈
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 4
지불 기간 : T/T
배송 항구 : Shenzhen
ABB IMCIS22는 주로 산업 공정에서 필드 신호와 시스템 간의 상호 작용에 사용됩니다. 핵심 기능은 4 개의 아날로그 신호와 3 개의 디지털 신호를 처리 및 모니터링을 위해 시스템에 연결하고 프로세스 제어를 위해 4 개의 디지털 신호와 2 개의 아날로그 신호를 출력하는 것입니다.

문의 보내기

제품 설명

제조	씨줄
모델 번호	IMCIS22
주문 번호	IMCIS22
목록	-
원산지 국가	스위스
HS 코드	8473309000
차원	32186cm
무게	0.8kg

제품 기능

ABB IMCIS22는 교정 기능을 갖춘 1-5VDC 또는 4-20MA로 구성 가능한 4 채널 신호를 지원합니다. 컨트롤러를 통해 기준 전압을 읽음으로써 드리프트 및 온도 효과를 자동으로 수정합니다.

ABB IMCIS22는 기본 출력 설정이있는 4-20MA 또는 1-5VDC로 구성 가능한 2 채널 신호를 지원합니다. 시작 또는 버스 실패시 0%/100%를 출력하거나 현재 값을 유지합니다.

ABB IMCIS22는 120VAC, 24VDC, 48VDC 및 125VDC와 호환되는 3 개의 신호 채널을 지원하며, 광학 분리 및 고정 된 17ms 응답 시간이 특징입니다.

ABB IMCIS22는 24VDC (250MA) 또는 48VDC (125MA) 하중을 구동 할 수있는 광학 분리와 함께 4 개의 신호 채널, 오픈-컬렉터 유형을 지원합니다.

ABB IMCIS22는 I/O 확장 버스를 통해 컨트롤러와 통신하고 주소 설정 (0-63, S1 DIP 스위치를 통해 구성)을 지원합니다.

ABB IMCIS22에는 버스 오류 타이머가 있으며, 컨트롤러 클록 신호가 10ms 이내에 수신되지 않으면 디지털 출력이 비활성화되고 아날로그 출력이 기본값으로 전환됩니다.

ABB IMCIS22에는 2 개의 전면 패널 LED 표시기 (녹색/빨간색)가 있습니다. Green Steady는 정상적인 작동 및 컨트롤러와의 통신을 나타냅니다. Red Steady는 버스 오류 시간 초과를 나타냅니다. OFF는 전원이 없거나 활성화되지 않음을 나타냅니다.

원리를 사용한 제품

ABB IMCIS22는 프로세스 필드와 심포니 시스템 간의 인터페이스 역할을하며 다음을 포함하는 핵심 원칙을 갖습니다.

신호 변환 : 아날로그 입력 신호는 A/D 변환기를 통해 12 비트 디지털 값으로 변환되며 컨트롤러에 의한 10 비트 디지털 값은 D/A 변환기를 통해 아날로그 신호로 변환됩니다.

격리 보호 : 디지털 I/O는 옵토 커 커플러를 사용하여 시스템 회로에서 필드 신호를 분리하여 간섭 및 결함 전파를 방지합니다.

통신 메커니즘 : 컨트롤러와의 통신은 I/O 확장 버스를 통해 달성됩니다. 컨트롤러는 데이터 읽기/쓰기 작업을 활성화하기 위해 S1 스위치 설정과 일치 해야하는 함수 코드 (FC 79)를 사용하여 모듈 주소를 구성합니다.

오류 처리 : 버스 오류 타이머는 컨트롤러 통신을 모니터링합니다. 시간 초과가 발생하면 사전 정의 된 보호 작업이 트리거되고 (디지털 출력 비활성화, 아날로그 출력이 기본값으로 설정 됨) LED 표시등은 실시간 상태 피드백을 제공합니다.

제품 매개 변수

다음 세부 사항은 ABB IMCIS22 제어 I/O 모듈에 대한 것입니다.

범주	자세한 매개 변수
전력 요구 사항	-작동 전압 : 5VDC (± 5%), +15VDC (-2.5%/ +5%), -15VDC (-5%/ +2.5%), +24VDC (종결 장치에서 ± 10%) - 전류 소비 : +5V (일반적인 100ma, 최대 180ma), +15V (일반 27MA, 최대 35MA), -15V (일반 23MA, 최대 30MA), +24V (일반 46MA, 최대 65MA)
디지털 입력	- 전압 범위 : 120VAC, 24VDC, 48VDC, 125VDC (± 10%) - 턴온 전압 (최소) : 81VAC (120VAC의 경우), 19.5VDC (24VDC의 경우) 등 - 턴 오프 전압 (최대) : 45VAC (120VAC의 경우), 13VDC (24/48VDC의 경우) 등 - 응답 시간 : 17ms (고정)
디지털 출력	- 출력 전압 : 24VDC 또는 48VDC (± 10%) - 출력 전압 : 최대 1.5VDC - 출력 꺼짐 전류 : 최대 10μa - 출력 전류 : 24VDC에서 최대 250mA; 48VDC에서 최대 125MA
아날로그 입력	-신호 유형 : 1-5VDC (차동/단일 끝) 또는 4-20MA (종료 장치를 통해 변환) - 응답 시간 : 2.4 초 (최종 가치의 95%로 100% 단계 변경) - 공통 모드 거부 : DC에서 60Hz에서 53dB -A/D 해상도 : 12 비트
아날로그 출력	-신호 유형 : 4-20MA 또는 1-5VDC - 정확도 : 전체 스케일 범위의 ± 0.15% (전압 모드), 전체 스케일 범위의 ± 0.25% (현재 모드) - 하중 : 최대 600Ω/600mh (현재 모드),> 1kΩ (전압 모드) -D/A 해상도 : 10 비트
환경 매개 변수	- 작동 온도 : 0-70 ° C (캐비닛 내부) -상대 습도 : 5% -95% (55 ° C 미만, 비 응축), 5% -45% (70 ° C, 비 응축) - 대기압 : 해수면에서 3km -대기 질 : ISA S71.04 클래스 LA/LB/LC-1 (비발적) 준수
격리 및 EMC	- 절연 저항 : 100mΩ (100/500VDC에서) - 임펄스 전압 : ± 2.55kvp (디지털 I/O), ± 1kvp (아날로그 I/O) - 전자기 호환성 : IEC 61000-4 시리즈 표준 (서지 면역, 빠른 과도 등)을 준수합니다.
