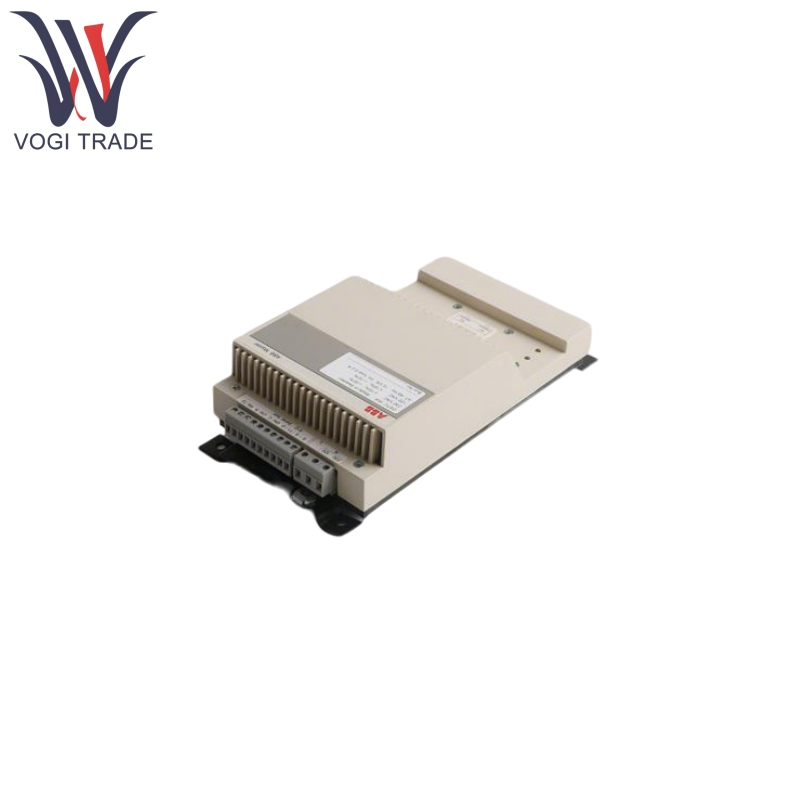

ABB DSTC 454 5751017-F

제품 기능

고속 광섬유 통신 :

ABB DSTC 454 5751017-F는 전송 속도가 2 Mbit/s의 전송 속도로 Profibus DP/PA 프로토콜을 지원하여 실시간 제어 요구 사항을 충족합니다.

ABB DSTC 454 5751017-F는 FSMA-1/905 광섬유 커넥터를 사용하며, 멀티 모드 광섬유 전송 거리가 최대 2km 및 단일 모드 광섬유 광선 거리가 120km로 확장 가능합니다.

프로토콜 투명 변환 :

ABB DSTC 454 5751017-F는 Profibus DP 및 PA를위한 투명한 게이트웨이 역할을하여 추가 프로토콜 매핑 구성이 필요하지 않고 전기 및 광학 신호 사이의 무손실 변환을 가능하게합니다.

신뢰성 설계 :

ABB DSTC 454 5751017 -F는 IP40 보호 등급의 금속 하우징, 전자기 간섭에 대한 강한 저항성, -40 ° C ~ 75 ° C 확장 모델을 갖춘 금속 하우징을 특징으로합니다.

ABB DSTC 454 5751017-F 지원 (24V DC ± 20%) 중복 전력 입력 및 서지 보호, 산업 네트워크의 안정성을 보장합니다.

호환성 확장 :

ABB DSTC 454 5751017-F는 ABB Advant OCS 및 S400 I/O 시스템과의 원활한 통합을 지원하는 한편 Siemens, PepperL+Fuchs 등의 타사 프로파일 장치와도 호환됩니다.

원리를 사용한 제품

ABB DSTC 454 5751017-F는 Profibus DP/PA로부터 전기 신호를 수신하여 광섬유 케이블을 통해 원격 모뎀으로 전송되는 광전자 변환 모듈을 통해 광학 신호로 변환합니다.

원격 장치는 광학 신호를 수신하고 역 광 전자 변환을 통해 전기 신호로 다시 변환하여 장거리 통신을 가능하게합니다.

데이지 체인, 스타 또는 링 토폴로지를 지원하며 산업 스위치로 계단식으로 캐스케이드하여 중복 네트워크를 구축 할 수 있습니다.

네트워크 고장 및 전환 경로를 자동으로 감지하여 통신 연속성을 보장 할 수있는 내장형 중간 중복 프로토콜이 있습니다.

호환되는 장비

ABB DSTC 454 5751017-F 및 PROFIBUS 장치

마스터 스테이션 : Siemens S7-300/400, Rockwell Contrologix 및 기타 Profibus DP 마스터 스테이션.

슬레이브 스테이션 : Pepperl+Fuchs, Turck 및 기타 Profibus PA 센서 및 액추에이터.

ABB DSTC 454 5751017-F 및 광섬유 구성 요소

커넥터 : FSMA-1/905, ST/SC/FC 인터페이스 사용 가능.

케이블 : Corning, Fujikura 멀티 모드/단일 모드 광섬유 케이블.

ABB DSTC 454 5751017-F 및 네트워크 장비

스위치 : ABB 산업 IT 시리즈 MRP 중복성 프로토콜을 지원하는 산업 스위치.

전원 모듈 : ABB DSSR116 24 V DC 중복 전원 공급 장치.
