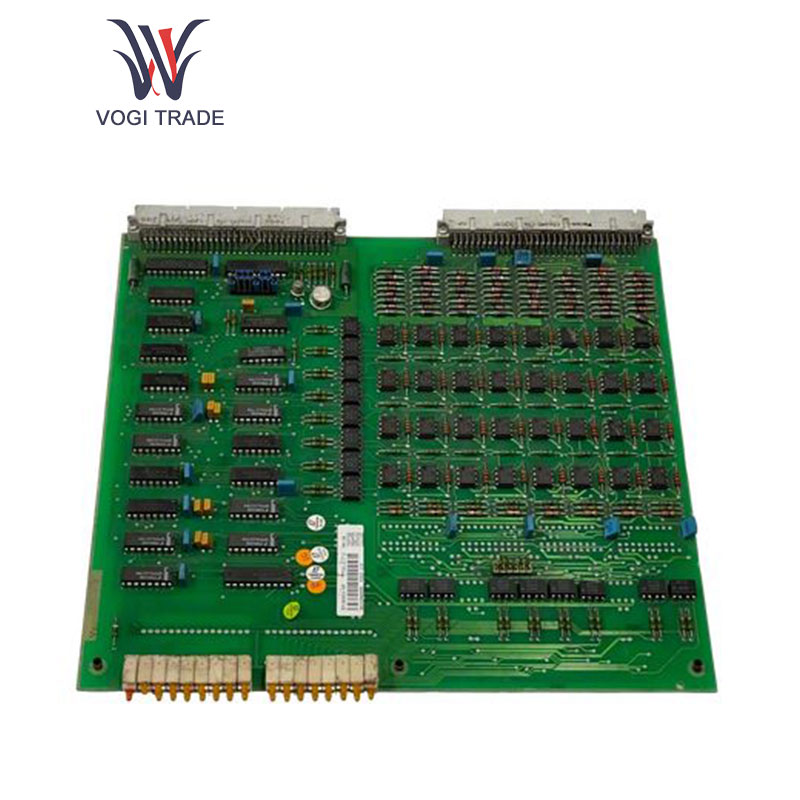

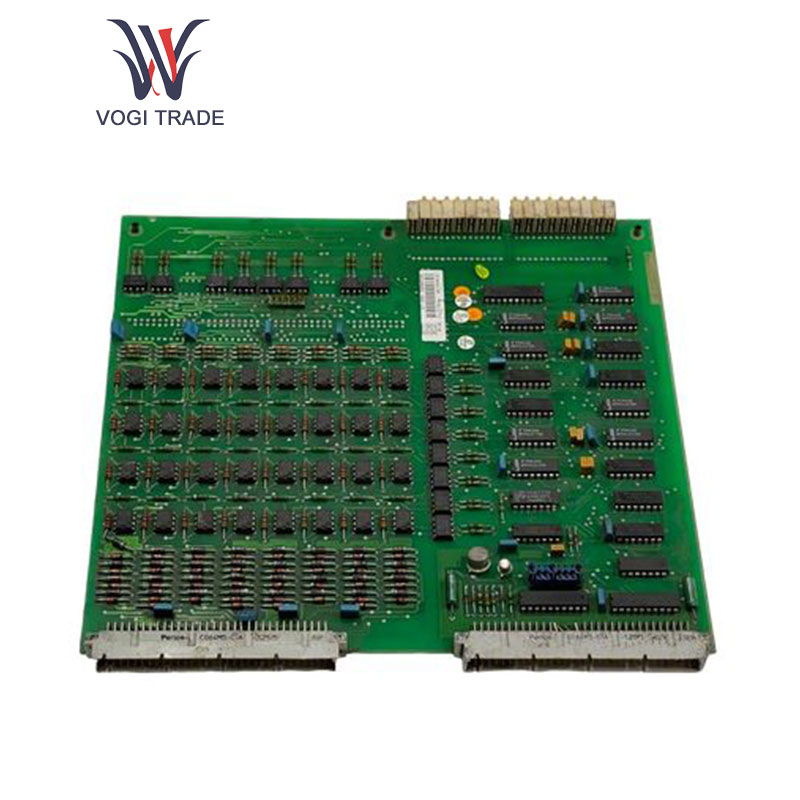

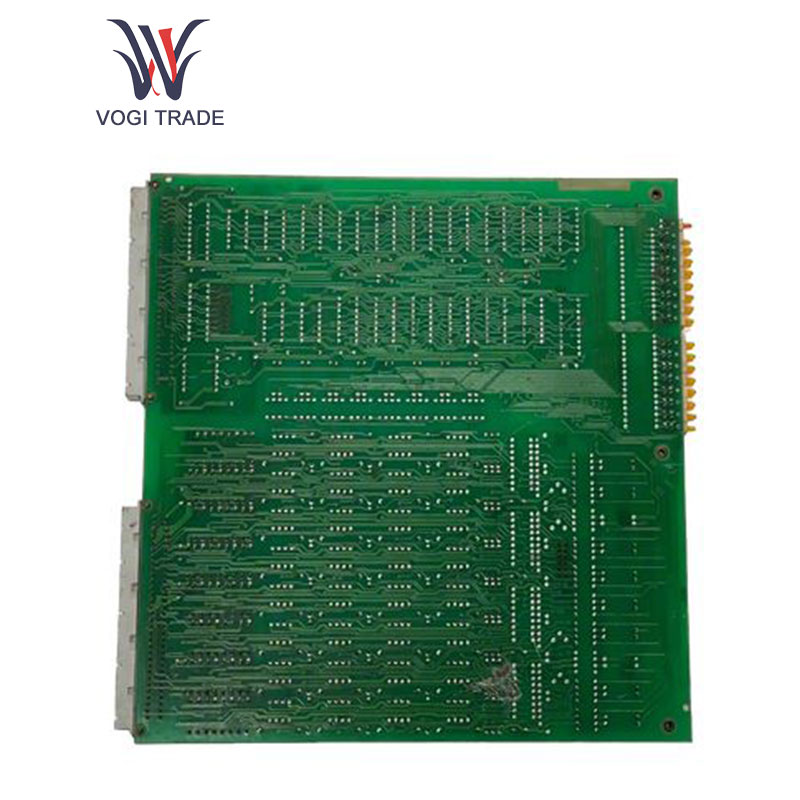

ABB DSDO 115

세부

ABB DSDO 115 기술 문서

제품소개

ABB DSDO 115는 산업 자동화 제어에 필수적인 디지털 출력 모듈입니다. 산업 자동화 제어에 중요한 역할을 합니다. 이는 컨트롤러의 디지털 신호를 수신하여 해당 디지털 출력으로 변환하고 솔레노이드 밸브, 릴레이, 표시등 등과 같은 다양한 외부 장치를 구동하여 산업 생산 상태를 정밀하게 제어하고 표시합니다. 프로세스.

기술 사양

출력 채널

ABB DSDO 115에는 16개의 독립적인 디지털 출력 채널이 있어 복잡한 산업 환경에서 다중 지점 제어를 충족하기 위해 여러 외부 장치를 동시에 제어할 수 있습니다. 출력 유형 및 부하 용량: 트랜지스터 출력 유형, 채널당 최대 30V DC 출력 전압, 최대 0.5A 출력 전류. 빠른 스위칭 응답은 소형 솔레노이드 밸브, 전자 표시등 등과 같은 상대적으로 작은 전력 DC 부하를 제어할 수 있으며 더 높은 스위칭 주파수를 달성하여 산업 프로세스의 빠른 응답 및 정밀 제어 요구 사항을 충족할 수 있습니다. 전기 절연: 각 출력 채널은 내부 회로로부터 우수한 전기 절연 성능을 갖습니다. 1500V AC의 높은 절연 전압으로 외부 간섭이나 채널 장애로 인한 신호 누화 및 장비 손상을 효과적으로 줄여 시스템의 안정성과 신뢰성을 크게 향상시킬 수 있습니다.

응답 시간

ABB DSDO 115 트랜지스터 출력의 일반적인 응답 시간은 1ms 미만으로 제어 동작을 실제 출력으로 신속하게 변환할 수 있어 산업 생산 과정에서 제어 명령이 작업 실행 장비에 적시에 정확하게 도달하도록 보장합니다. 생산 공정의 효율적인 제어를 실현합니다.

기능적 특성

상태 표시 및 모니터링

ABB DSDO 115의 각 출력 채널에는 채널의 출력 상태를 직관적으로 표시할 수 있는 해당 상태 표시등이 장착되어 있어 현장 운영자가 장비의 작동 상태를 신속하게 이해할 수 있습니다. 동시에 출력 채널의 실시간 상태 정보는 통신 인터페이스를 통해 상위 제어 시스템에 피드백될 수 있어 원격 모니터링 및 결함 진단에 편리합니다.

진단 및 보호 기능

ABB DSDO 115에는 출력 채널의 단락, 과부하, 개방 회로 등과 같은 모듈 자체의 작동 상태를 실시간으로 모니터링할 수 있는 지능형 진단 시스템이 내장되어 있습니다. 이상이 감지되면 출력 차단이나 경보 신호 등의 조치가 취해지며 자세한 결함 정보가 통신 인터페이스를 통해 호스트 컴퓨터로 전송되므로 유지 관리 담당자는 적시에 문제를 해결하고 수리할 수 있으며 장비 가동 중지 시간을 최소화할 수 있습니다. 산업 생산의 연속성을 유지합니다.

통신 인터페이스

ABB DSDO 115는 Profibus-DP 및 Ethernet/IP와 같은 다중 표준 통신 인터페이스를 통합하고 다중 산업용 통신 프로토콜을 지원하며 고속의 안정적인 상위 제어 시스템 PLC 및 DCS와의 우수한 인터페이스를 갖추고 있어 제어 전송 및 실행 지침을 보장합니다. , 전체 산업 자동화 네트워크를 원활하게 연결합니다. 4. 설치자: 표준 레일 설치를 채택하고 산업용 제어 캐비닛의 레일에 쉽게 설치할 수 있습니다. 설치가 간단하고 편리하여 설치 시간과 공간이 절약됩니다. 배선 지침: 명확하고 명확한 단자 표시는 외부 부하 장치를 연결할 때 사용자가 올바르게 연결할 수 있도록 보장합니다. 배선 프로세스는 모든 전기 설치 사양을 엄격히 준수하여 케이블 연결이 단단하고 느슨하지 않은지 확인하고 정상적인 모듈 작동 및 출력 성능을 지원하기 위해 부하와 일치하는지 확인해야 합니다.

구성 및 프로그래밍

ABB DSDO 115 모듈 매개변수는 사용하기 전에 ABB 전용 프로그래밍 소프트웨어 또는 호스트 구성 도구로 설정됩니다. 이러한 매개변수에는 출력 지연 시간, 통신 매개변수 등이 포함됩니다. 이를 통해 특정 산업 응용 분야 요구 사항을 충족할 수 있습니다. 제어 시스템과 함께 사용하면 작동 중에 모듈의 출력이 실시간으로 모니터링되고 프로그래밍 소프트웨어를 통해 제어 로직이 조정 및 최적화됩니다.

응용 분야

ABB DSDO 115 디지털 출력 모듈은 전력, 화학, 석유, 야금, 제조 및 스마트 빌딩 등 다양한 산업 분야에서 널리 사용됩니다. 전력 시스템에서는 변전소 구역의 회로 차단기, 단로기 및 기타 장비의 개폐 작동을 제어할 수 있습니다. 유속, 압력 및 기타 공정 매개변수를 제어하기 위해 화학 생산 공정에서 솔레노이드 밸브의 움직임을 제어합니다. 모터의 시작과 정지, 컨베이어 벨트의 작동, 자동화된 제조 생산 라인 실행을 위한 모든 처리 기계의 작동을 제어합니다. 스마트 빌딩의 조명 시스템, 엘리베이터, 출입 통제 시스템 및 기타 장비의 스위치 상태를 파악하여 산업 자동화 및 지능형 시설 관리를 위한 신뢰할 수 있는 디지털 출력 제어 솔루션을 제공하고, 생산 효율성을 향상시키고, 인건비를 절감하며, 운영의 안전성과 안정성을 향상시킵니다.
