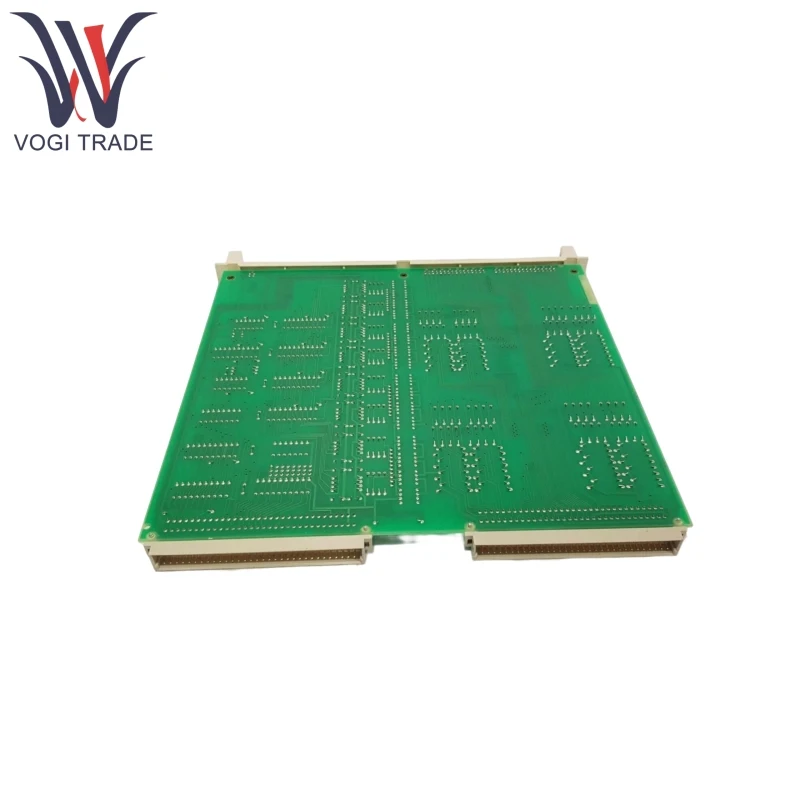

ABB DSDI115 57160001-NV

제품 기능

ABB DSDI115 57160001-NV는 여러 장치의 상태를 동시에 모니터링하기 위해 32 개의 독립적 인 디지털 입력 채널을 지원합니다.

ABB DSDI115 57160001-NV는 기계적 스위치, 릴레이 접점, 광전자 센서 등과 같은 건식 접촉 (수동 접점) 및 습식 접촉 (활성 신호)을 지원합니다.

ABB DSDI115 57160001-NV는 DC 1500V의 전형적인 분리 전압을 사용하여 입력 채널과 시스템 간의 광전자 격리를 사용하여 외부 간섭 및 서지 손상을 효과적으로 방지합니다.

ABB DSDI115 57160001-NV에는 실시간 채널 상태, 정전 또는 통신 이상을 표시하기위한 상태 표시기 (LED)가 장착되어 있습니다.

ABB DSDI115 57160001-NV 소프트웨어 또는 DIP 스위치를 통해 입력 유형 (일반적으로 개방/폐쇄), 필터링 시간 (신호 지터 제거)과 같은 매개 변수를 설정합니다.

ABB DSDI115 57160001-NV는 다양한 산업 통신 프로토콜 (Profibus DP, Modbus 등)을 지원하며 고급 제어 시스템과 원활하게 통합 될 수 있습니다.

원리를 사용한 제품

ABB DSDI115 57160001-NV 광 커플러를 통해 내부 회로에서 외부 입력 신호를 분리합니다. 외부 접점이 닫히거나 신호 레벨이 변경되면 포토 다이오드는 내부 회로를 수행하고 트리거하여 디지털 신호 (0 또는 1)로 변환합니다. 특정 프로세스는 다음과 같습니다.

신호 획득 : 외부 장치 (예 : 버튼)의 상태는 건식/습식 접점을 통해 입력됩니다.

광학 분리 : 포토 커 커플러는 외부 신호를 광학 신호로 변환하여 전기 간섭을 피합니다.

신호 컨디셔닝 : 내부 회로 필터, 증폭 및 레벨이 신호를 변환합니다.

디지털 출력 : 처리 된 신호는 논리 작동을 위해 백플레인 버스를 통해 컨트롤러로 전송됩니다.

제품 매개 변수

다음 세부 사항은 ABB DSDI115 57160001-NV 포인트 디지털 입력 모듈에 대한 것입니다.

입력 전압 : 24V DC (일반), 광범위한 9-36V DC 중복 전원 공급 장치를 지원합니다.

응답 시간 : ≤10ms (일반), 고속 신호 획득의 요구 사항을 충족합니다.

분리 특성 : 강력한 항 종 간 기능을 특징으로하는 DC 1500V의 분리 전압을 갖는 광전자 분리.

입력 유형 : 건식 접촉 (수동) 또는 습식 접촉 (예 : 24V DC 신호).

채널 전류 : 채널 당 최대 입력 전류는 일반적으로 5-10ma입니다 (자세한 내용은 설명서를 참조하십시오).

보호 등급 : IP30 (먼지 방지, 수직 방지 방지), 실내 산업 환경에 적합합니다.
