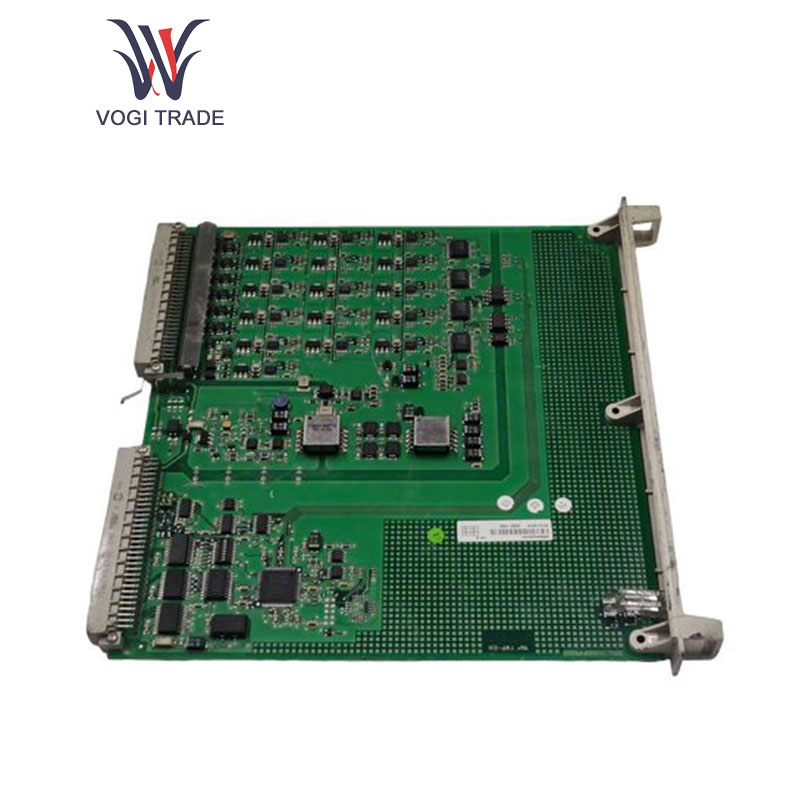

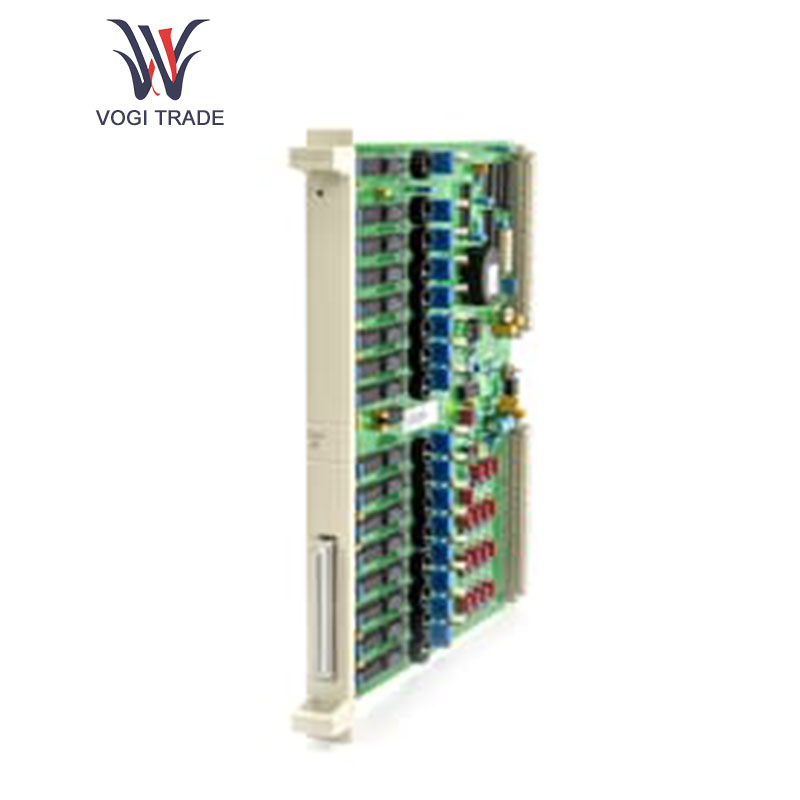

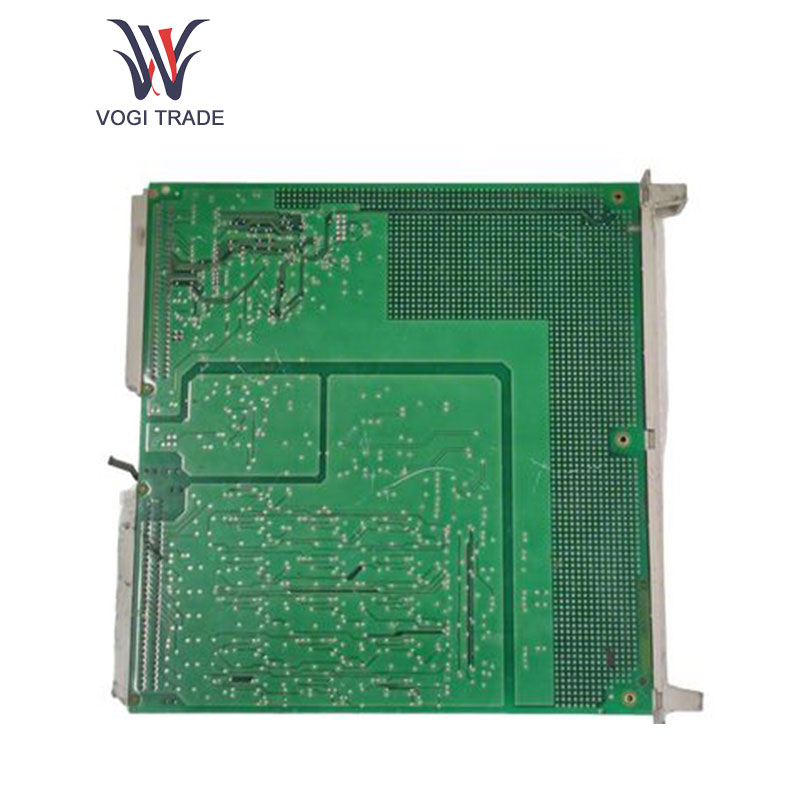

ABB DSAO130

세부

ABB DSAO130 기술 문서

I. 제품

ABB DSAO130은 산업 자동화 제어의 다양한 애플리케이션에 성공적으로 통합될 수 있는 다기능 아날로그 출력 모듈입니다. 이 모듈의 주요 기능은 디지털 신호를 아날로그 출력 신호 형태로 정확하게 전달하고, 산업 공정의 다양한 액추에이터에 대한 제어 지침을 제공하며, 생산 공정의 효율적이고 안정적이며 신뢰할 수 있는 작동을 보장하는 것입니다.

II. 기술 사양

출력 채널

ABB DSAO130에는 3개의 독립적인 아날로그 출력 채널이 있어 동시에 여러 장치에 출력할 수 있으며 다양한 제어 루프를 제어하여 산업 환경에서 복잡한 시스템의 다점 제어를 달성할 수도 있습니다.

신호 유형 및 범위

ABB DSAO130은 0-10V 전압 신호 및 4-20mA 전류 신호 출력을 지원합니다. 전압 출력 정확도는 ±0.1%에 도달할 수 있고 전류 출력 정확도는 ±0.2%에 도달할 수 있습니다. 이 고정밀 출력 기능은 액추에이터를 매우 정확하게 제어할 수 있어 산업 공정 제어의 정확성을 크게 향상시킵니다.

해결

ABB DSAO130의 해상도는 12비트입니다. 전압 출력 및 전류 출력은 풍부한 신호 변화 수준을 자세하게 나타낼 수 있어 흐름 및 압력과 같은 프로세스의 정확한 응답과 같은 미세 조정 매개변수에 대한 강력한 지원을 제공합니다.

부하 용량

전압 출력의 최소 부하 저항은 [X]Ω이며, 이는 다양한 고저항 부하 장치를 수용할 수 있습니다. 전류 출력의 최대 부하 저항은 [Y]Ω에 도달할 수 있으며, 이는 다양한 산업 현장의 다양한 전류 구동 요구 사항에 적응하고 액추에이터의 안정적인 제어를 보장할 수 있습니다.

III. 기능적 특징

신호 변환, 안정적인 출력

ABB DSAO130은 제어 시스템의 디지털 신호를 아날로그 신호로 효율적으로 변환할 수 있으며, 외부 세계의 영향을 받지 않고 역동적인 산업 환경에서도 안정적인 출력 특성을 유지하여 액추에이터 제어 신호의 신뢰성과 정확성 및 안정성을 보장합니다. 산업 생산 과정의.

진단 및 보호 기능

ABB DSAO130에는 출력 신호의 정상성 또는 내부 회로 결함의 후속 발견을 포함하여 모듈 자체의 작동 상태를 온라인으로 실시간으로 모니터링할 수 있는 지능형 진단 메커니즘이 내장되어 있습니다. 이를 위해 설정에서는 이상 발견 시 즉시 이상 채널의 출력을 중단하고 이상 경보 정보를 상위 제어 시스템에 신속히 전송하는 등의 보호 조치를 취하여 합리적인 시간 내에 이상 현상을 찾아 처리하도록 한다. , 모듈 고장으로 인한 생산 침해 사고 발생을 최소화합니다.

통신 인터페이스 호환성

Profibus-DP와 같은 산업 표준 통신 인터페이스를 사용하면 상위 제어 시스템과 원활하게 연결되고 관련 통신 프로토콜을 준수하며 효율적인 데이터 교환을 달성하고 제어 시스템의 명령에 신속하게 응답하며 산업 프로세스를 보다 역동적이고 정밀하게 제어할 수 있습니다. .

IV. 설치 및 사용

설치방법

ABB DSAO130은 산업용 제어 캐비닛 레일에 쉽고 빠르게 설치할 수 있는 표준 레일 설치 설계를 채택하여 설치 공간을 절약하고 향후 유지 관리 및 수리를 용이하게 합니다.

배선 포인트

터미널 식별이 명확하므로 사용자가 출력 케이블을 해당 실행 장치에 정확하게 연결하는 것이 편리합니다. 배선 시 전기 설치 사양을 엄격히 준수해야 하며, 전송 품질에 대한 전자기 간섭의 영향을 줄이고 출력 신호가 안정적이고 신뢰할 수 있도록 보장하기 위해 케이블 차폐를 엄격하게 수행해야 합니다.

매개변수 구성

모듈 출력 신호 유형, 범위, 속도 응답 및 기타 매개변수는 지원 프로그래밍 소프트웨어 또는 호스트 컴퓨터 구성 도구를 통해 유연하게 설정하여 다양한 산업 애플리케이션 시나리오의 특정 제어 요구 사항에 정확하게 적응하여 전체 자동화에 원활하게 통합될 수 있습니다. 제어 시스템.

V. 응용분야

ABB DSAO130은 화학, 전력, 제약, 식품, 음료 및 기타 산업 분야에서 널리 사용되며 화학 반응의 온도, 압력, 흐름 등과 같은 화학 생산 조건과 동등한 정밀한 제어를 제공합니다. 전력 산업은 모터 속도 및 전압 제어를 제어합니다. 제약, 식품 및 음료 산업에서 이러한 조건은 원료 비율을 결정하고 가공 공정의 미세 조건을 제어하는 ​​데 매우 중요한 역할을 하며, 이는 제품 품질 향상, 생산 효율성 최적화 및 산업의 안전하고 안정적인 운영에 큰 의미가 있습니다. 프로세스.
