ABB DO880

세부

ABB DO880 기술 문서

나. 제품

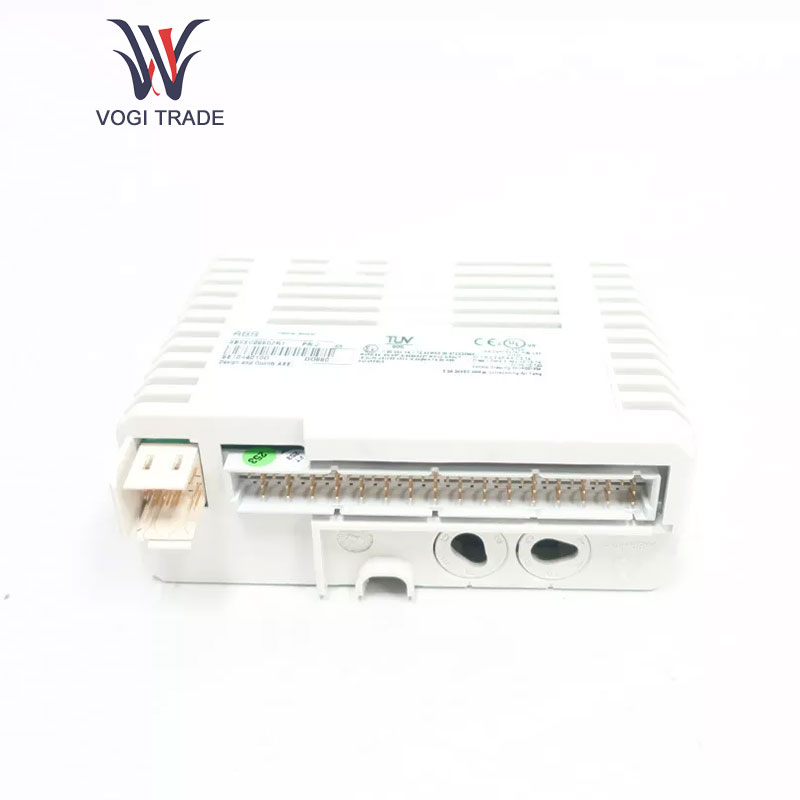

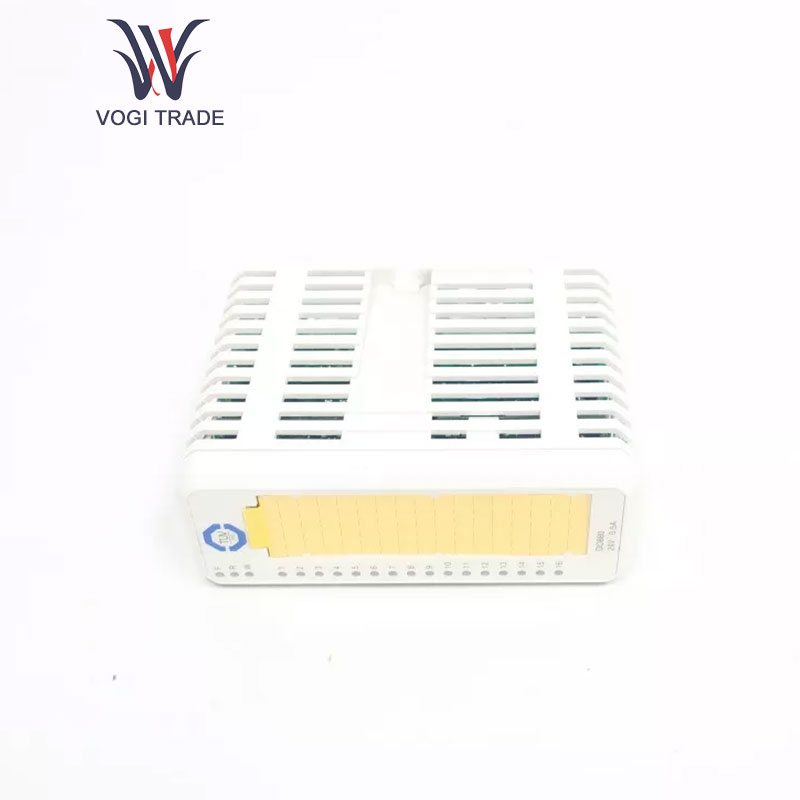

ABB DO880은 산업 자동화 제어 시스템용으로 설계된 고성능 디지털 출력 모듈입니다. 산업 환경에서 DO880은 제어 신호를 디지털 출력으로 변환하고, 다양한 액추에이터(예: 솔레노이드 밸브, 접촉기, 표시등 등)를 구동하고, 산업 생산 프로세스의 정밀한 제어 및 상태 표시를 달성하는 데 중요한 역할을 합니다.

II. 기술 사양 출력 채널

ABB DO880에는 독립적으로 작동하는 8개의 디지털 출력 채널이 있으며 다양한 산업 응용 시나리오의 다중 지점 제어 요구 사항을 충족하기 위해 동시에 모든 또는 원하는 수의 외부 장치를 제어할 수 있습니다. 출력 유형 및 부하 용량: 모듈은 릴레이 출력과 트랜지스터 출력의 두 가지 유형을 지원합니다. 릴레이 출력은 250VAC 또는 30VDC의 최대 스위칭 전압과 2A의 최대 스위칭 전류를 제공할 수 있으며 이는 고전력 AC 또는 DC 부하를 구동하는 데 적합합니다. 트랜지스터 출력은 최대 0.5A에서 30VDC를 전환할 수 있습니다. 빠른 스위칭 특성은 소형 솔레노이드 밸브 또는 전자 표시등과 같은 고주파수, 저전력 DC 부하의 제어에 적합합니다.

반성 시간

ABB DO880은 일반적으로 릴레이 출력 응답 시간이 약 10ms인 반면, 트랜지스터 출력 응답 시간은 일반적으로 1ms 미만입니다. 이러한 출력 응답 속도는 다양한 산업 프로세스의 요구 사항을 충족할 수 있으므로 작동 신호를 정확하게 전송하고 실행할 수 있습니다. 전기 절연: 각 출력 채널과 각 출력 채널 및 내부 회로는 신호 누화를 제거하고 외부 간섭이나 장비 고장으로 인해 장비가 손상되는 것을 방지하기 위해 최대 1500VAC의 절연 전압으로 적절한 전기 절연을 갖추어야 합니다.

II나.기능적 특징 상태 표시 및 모니터링

ABB DO880에는 각 출력 채널에 해당하는 상태 표시기가 있어 채널의 출력 상태가 한 눈에 명확해 현장 운영자가 실시간으로 작동 상태를 이해하는 데 편리합니다. 또한 이 모듈은 출력 채널의 실시간 상태 정보가 상위 제어 시스템으로 다시 전송되도록 지원하므로 원격 모니터링 및 오류 진단에 편리합니다.

진단 보호 기능

ABB DO880은 지능형 진단 기능을 통합하고 출력 채널에 단락, 과부하, 개방 회로 및 기타 오류가 있는지 여부를 정기적으로 실시간으로 모듈의 작동 상태를 진단합니다. 이상이 감지되면 결함 채널의 출력 차단, 경보 등 해당 보호 조치가 즉시 취해지며 결함에 대한 구체적인 정보가 통신 인터페이스를 통해 호스트 컴퓨터로 피드백됩니다. 유지보수 담당자가 적시에 장비 문제를 해결하고 수리할 수 있으며, 장비 휴면 시간을 최소화하고 산업 생산의 연속성을 보장할 수 있습니다.

통신 인터페이스

ABB DO880은 Profibus-DP 및 Ethernet/IP와 같은 다중 표준 통신 인터페이스를 통합하고 다중 산업용 통신 프로토콜을 지원하며 PLC, DCS 및 기타 장비와 같은 상위 제어 시스템과 고속 및 안정성으로 통신 및 상호 작용할 수 있습니다. 전체 산업 자동화 네트워크와 원활한 연결을 달성하여 제어 명령의 정확한 전송 및 실행을 보장합니다. 4. 설치 및 사용 설치 방법 : 표준 레일 설치 방식을 채택하여 추가 설치 없이 산업용 제어 캐비닛의 레일에 쉽게 설치할 수 있어 설치 시간과 공간이 절약됩니다. 배선 방법: 사용자가 외부 부하 장치의 케이블을 올바르게 연결할 수 있도록 명확하고 명확한 터미널 식별을 제공합니다. 배선 시 전기 설치 지침에 따라 케이블을 연결하고, 케이블이 단단하고 느슨하지 않은지 확인하고, 모듈의 정상적인 성능과 출력을 보장하기 위해 별도의 배선 요구 사항 및 사양에 주의하십시오. 구성 및 프로그래밍: ABB의 전용 프로그래밍 소프트웨어 또는 호스트 구성 도구를 사용하여 사용하기 전에 출력 유형 선택, 출력 지연 시간 조정, 프로토콜 구성 등과 같은 모듈 매개변수를 설정하여 산업 응용 분야의 요구 사항을 충족합니다. 프로그래밍 소프트웨어를 통해 모듈의 출력 상태를 모니터링하고, 제어 시스템이 정상적으로 작동할 때 제어 로직을 변경하고 최적화합니다.

응용 분야

ABB DO880 디지털 출력 모듈은 전력, 화학, 석유, 야금, 제조, 지능형 건물 등에 널리 사용됩니다. 예를 들어 전력 시스템에서 회로 차단기, 단로기 및 기타 장비의 개폐 작업을 제어하는 ​​데 널리 사용됩니다. 변전소; 다양한 밸브의 솔레노이드에 대한 구동을 제공하여 화학 생산 시 광대한 공간의 흐름, 압력 및 기타 매개변수를 제어합니다. 모터 및 컨베이어 벨트의 시작 및 중지와 제조 자동화 생산 라인의 다양한 기계적 동작 실행을 제어합니다. 지능형 건물 분야의 조명 시스템, 엘리베이터 작동, 출입 통제 시스템 및 기타 장비의 스위치 상태를 제어합니다. 이 모듈은 생산 방법을 크게 늘리고, 생산 효율성을 향상시키며, 인건비를 절감하는 동시에 시스템이 더 좋고 안전하게 작동하도록 지원하므로 광범위한 응용 분야에 대한 디지털 출력 제어를 제공합니다.
