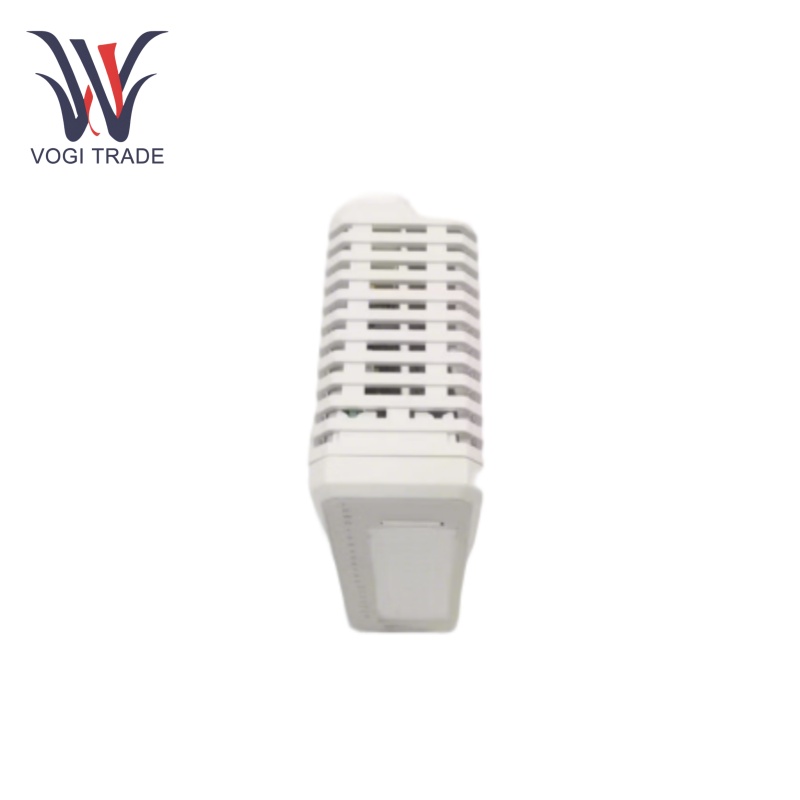

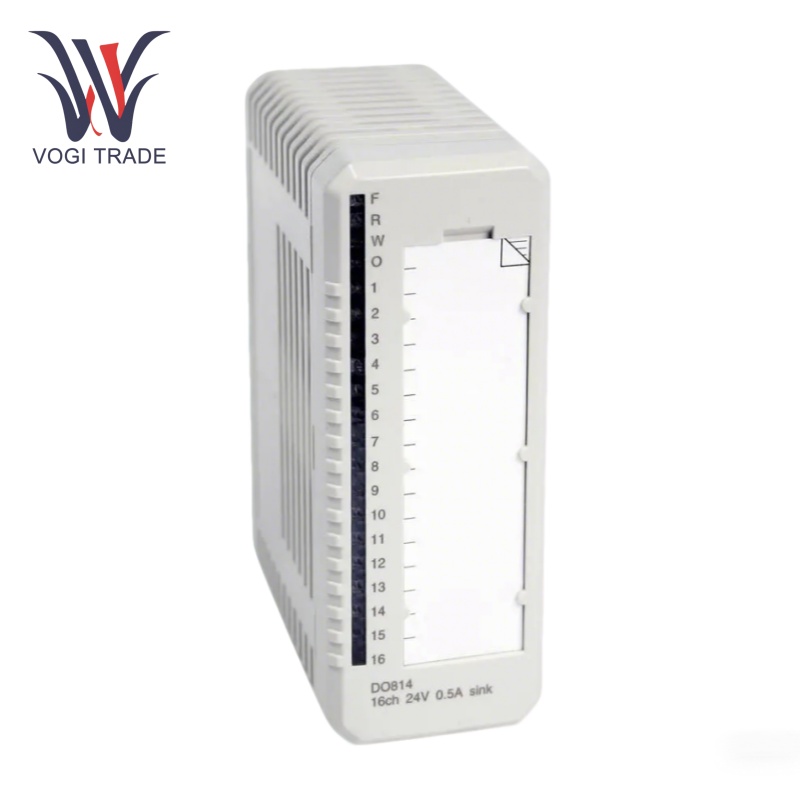

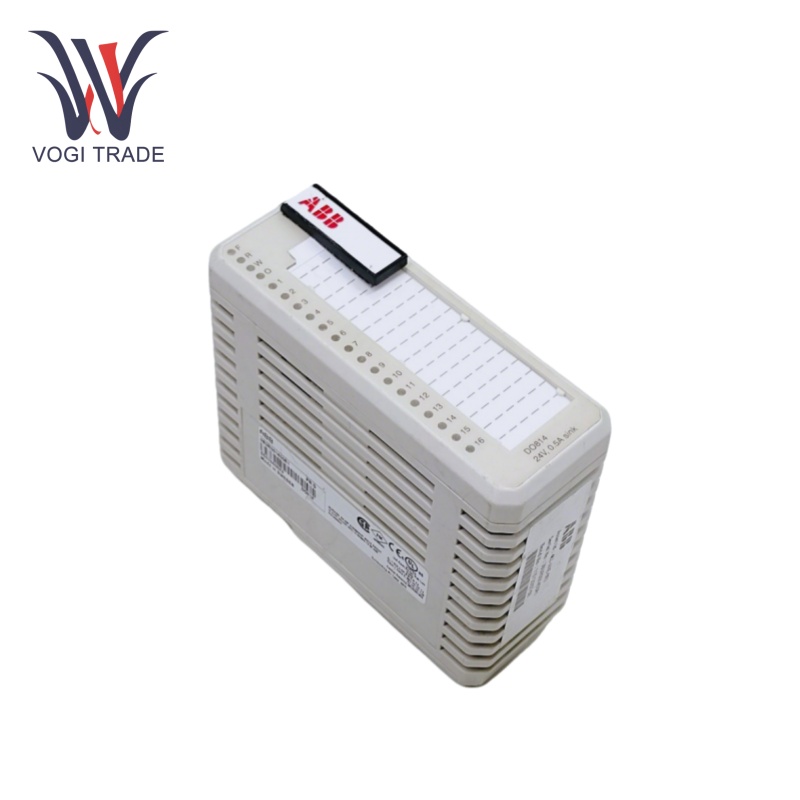

ABB DO814

기술 매개 변수

신호 사양 :DC에서 24.

현재 용량 : 0.5 A.

채널 수 :16- 채널 디지털 출력, 각 그룹에 8 개의 출력 채널과 1 개의 전압 감독 입력이있는 2 개의 분리 그룹으로 나뉩니다.

정격 절연 전압 :50 V.

유전체 시험 전압 :500 V 및.

전력 소산 :2.1 W.

현재 소비 :+5 V 모듈 버스의 경우 80 MA.

작동 온도:0- +55 ° C.

저장 온도 :- 40- +70 ° C.

보호 수업 :IP20.

통신 인터페이스 :TU810, TU812, TU814, TU830, TU833 또는 TU838과 같은 MTU와 함께 사용할 수 있습니다.

기능적 특성

출력 보호 :단락 보호, 과도한 전압 보호 및 온도 보호 기능을 갖춘 각 출력 채널. ABB DO814는 모듈과 외부 장비를 손상으로부터 보호 할 수 있습니다.

광학 분리 : :ABB DO814의 광학적 분리는 광학 저 높은 장벽을 이용하여 필드 및 제어 시스템 회로와 필드 환경의 간섭이 효과적으로 분리 될 수 있습니다.

출력 상태 모니터링 :ABB DO814의 각 출력 채널에는 출력 상태 표시 LED가 있으며 각 채널의 작업 상태를 직관적으로 표시 할 수 있습니다.

프로세스 전압 감독 :공정 전압 감독을위한 입력 (출력 채널 그룹 당 하나). 이 전압을 잃어버린 경우 모듈 버스를 통해 읽을 수있는 채널 오류 신호가 생성됩니다.

응용 분야

산업 공정 제어 :ABB DO814는 화학, 석유 및 기타 산업의 밸브, 펌프 및 모터 제어를 포함한 산업 공정 제어 시스템에서도 사용됩니다. 전체 생산 공정의 안정적인 작동을 보장하기 위해 이러한 장치의 시작 - 중지 상태 및 실행 상태를 정확하게 제어 할 수 있습니다.

공장 자동화 장비 :공장 자동화 생산 라인에서 ABB DO814는 컨베이어, 로봇 암, 솔레노이드 밸브 및 기타 장비를 제어하는 ​​데 사용될 수 있으며 생산 장비의 정확한 제어 및 조정 된 운영, 생산 효율성 및 제품 품질 향상을 실현할 수 있습니다.

건물 관리 시스템 :ABB DO814는 건물 관리 시스템에도 적용하여 도어/창 개구부 및 폐쇄 제어, 에어컨 시스템 운영, 엘리베이터 조명 및 기타 장비 작동과 같은 기능을 실현하여 지능적 관리 수준 및 건물의 에너지 절약을 개선하는 데 도움이됩니다.
