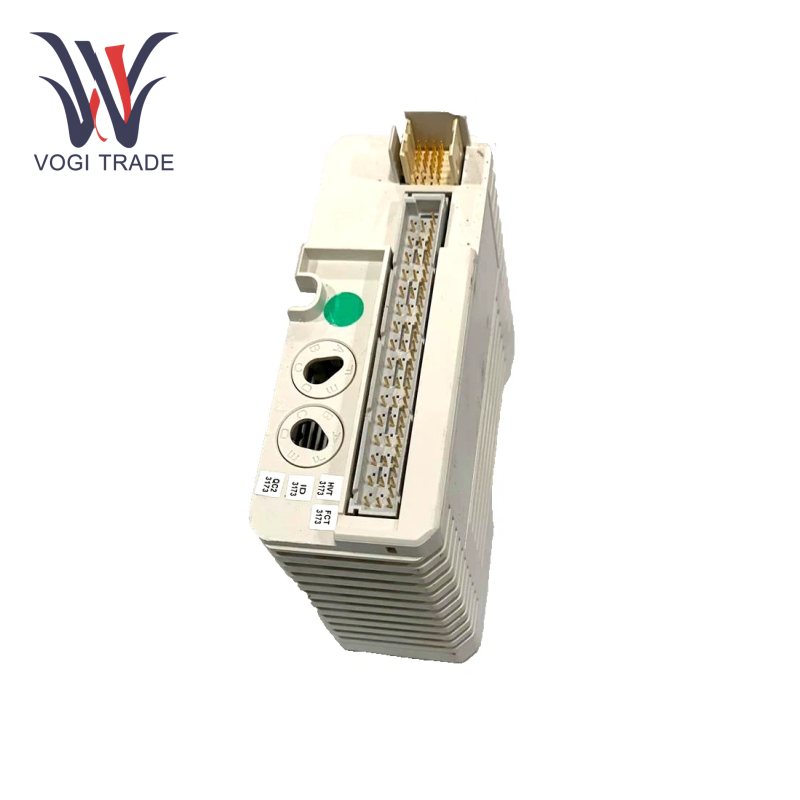

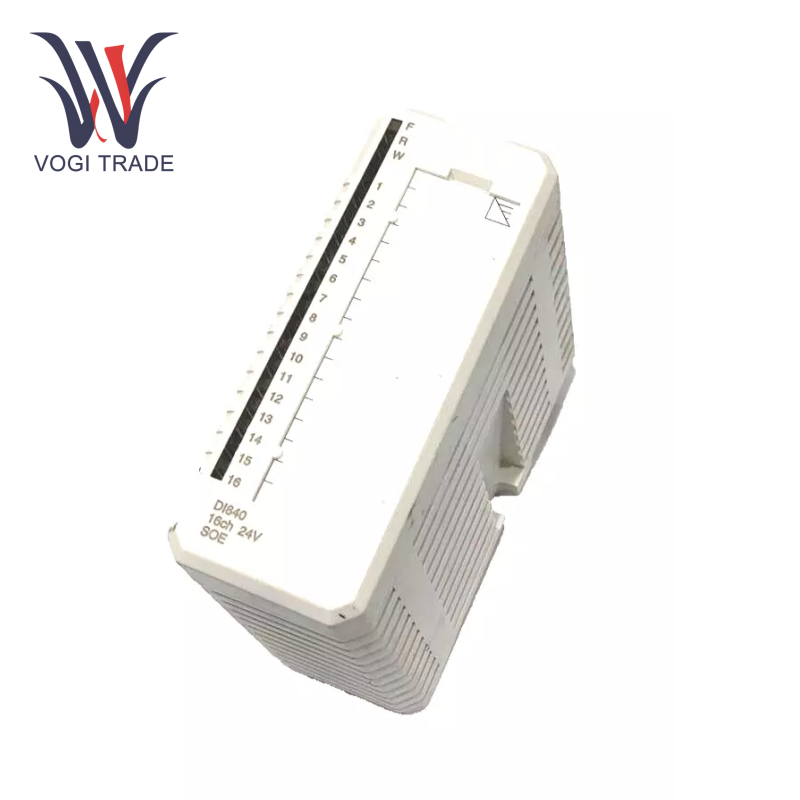

ABB DI840 3BSE020836R1

기술 매개 변수

채널 수 : 16 개의 독립적 인 디지털 입력 채널.

전압 범위 : 18–30V DC (산업 표준 24V DC 입력과 호환).

분리 전압 : 500V AC.

응답 시간 : <1ms.

작동 온도 : -40 ~ ~ +70 ℃.

통신 인터페이스 : 이더넷, MODBUS RTU/TCP 및 기타 프로토콜을 지원하고 중복 통신 링크 (예 : Dual ModuleBus)를 통합합니다.

보호 수준 : IP40/IP30.

기능적 특징 및 작업 원리

신호 변환 및 컨디셔닝 : ABB DI840 3BSE020836R1에는 고속 ADC 및 광전자 격리 회로가 내장되어있어 외부 디지털 신호를 표준 디지털 레벨로 변환하여 노이즈 간섭을 줄입니다.

중복 설계 : ABB DI840 3BSE020836R1은 듀얼 전원 입력 및 모듈 핫 스왑 (MTU 구성)을 지원하며 마스터 슬레이브 스위칭 시간은 시스템 연속성을 보장하기 위해 50ms입니다.

진단 및 자기 테스트 : 채널 단절, 단락 및 기타 결함의 실시간 모니터링 및 LED 표시기 또는 호스트 컴퓨터를 통한 알람 프롬프트.

호환성 및 SuppoRTING 제품

컨트롤러 : AC800M, Advant OCS, ModuleBus를 통한 완벽한 통합을 지원합니다.

확장 모듈 :

XIA16T: 신호 출력 제어를위한 16 채널 디지털 I/O 확장 모듈.

TU840/TU841 : 시스템 결함 공차를 향상시키기위한 중복 터미널 장치.

타사 장비 :

Belly Nevada 3500 시리즈 : 진동 모니터링 기기, 협업 장비 건강 관리.
