ABB DI814 3BUR001454R1

제품 기능

ABB DI814에는 16 개의 디지털 입력 채널이 있으며 현재 소스 유형 입력 (24V DC)을 지원하여 다중 필드 신호를 동시에 획득 할 수 있습니다.

ABB DI814 입력은 2 개의 독립적 인 격리 된 그룹 (그룹당 8 채널)으로 나뉘며 각 그룹은 1 개의 전압 모니터링 입력이 장착되어 간섭을 줄이고 시스템 안전을 향상시킵니다.

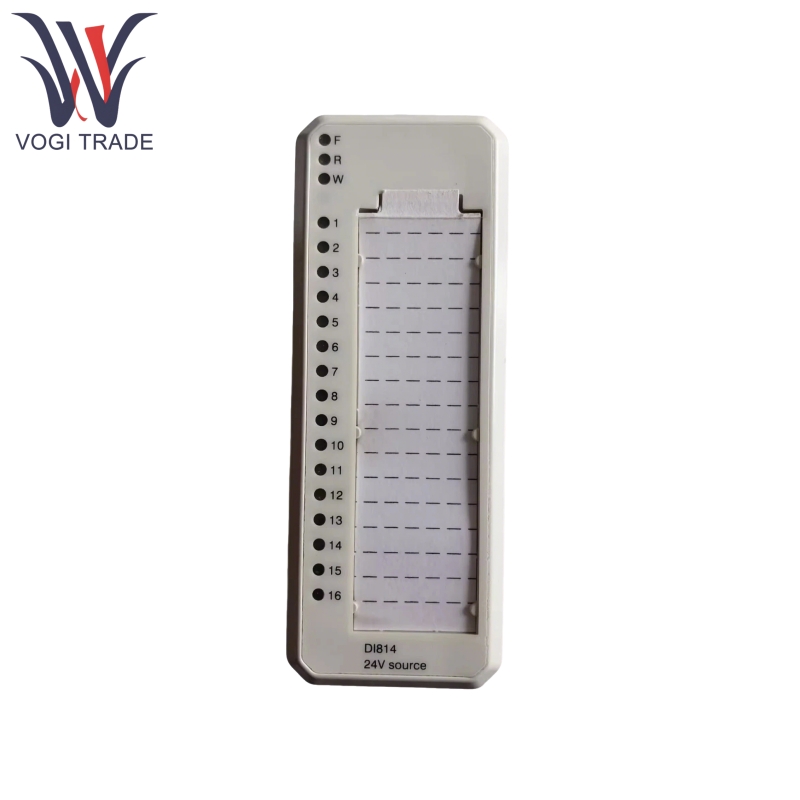

ABB DI814에는 결함 (F), 런 (R), 경고 (W) 및 16 채널 상태 표시기 ( "0"또는 "1")를 포함한 전면 패널 LED 표시기가 장착되어 빠른 진단을 용이하게합니다.

ABB DI814는 선택 가능한 디지털 필터링 시간 (2, 4, 8, 16ms)을 지원하여 현장 환경에 따라 노이즈를 억제하고 신호 안정성을 보장합니다.

ABB DI814는 프로세스 전압 모니터링 (그룹당 1 채널)을 지원하고, 원격 유지 보수를 위해 ModuleBus를 통해 채널 오류 신호를 읽을 수 있습니다.

ABB DI814는 여러 산업 인증을 준수하며 IP20 보호 등급으로 넓은 온도 범위 및 높은 습도와 같은 가혹한 환경에서 작동 할 수 있습니다.

원리를 사용한 제품

ABB DI814 3BUR001454R1 필드 장치 (예 : 한계 스위치, 근접 센서, 버튼 등)에서 스위치 신호를 수집하고 물리 상태 (켜짐/오프)를 전기 신호 (높은/낮은 레벨)로 변환합니다. 내부적으로 모듈은 전류 제한, EMC 보호 및 광학 분리 구성 요소를 사용하여 신호를 처리 한 다음 필터링 회로를 통한 노이즈 억제를 처리합니다. 그런 다음 안정적인 디지털 신호는 ModuleBus를 통해 상위 레벨 컨트롤러 (예 : PLC 또는 DCS)로 전송됩니다. 또한이 모듈은 전압 모니터링 및 LED 표시기를 통해 자체 상태 및 채널 상태에 대한 실시간 피드백을 제공하여 안정적인 데이터 전송을 보장합니다.

제품 응용 프로그램

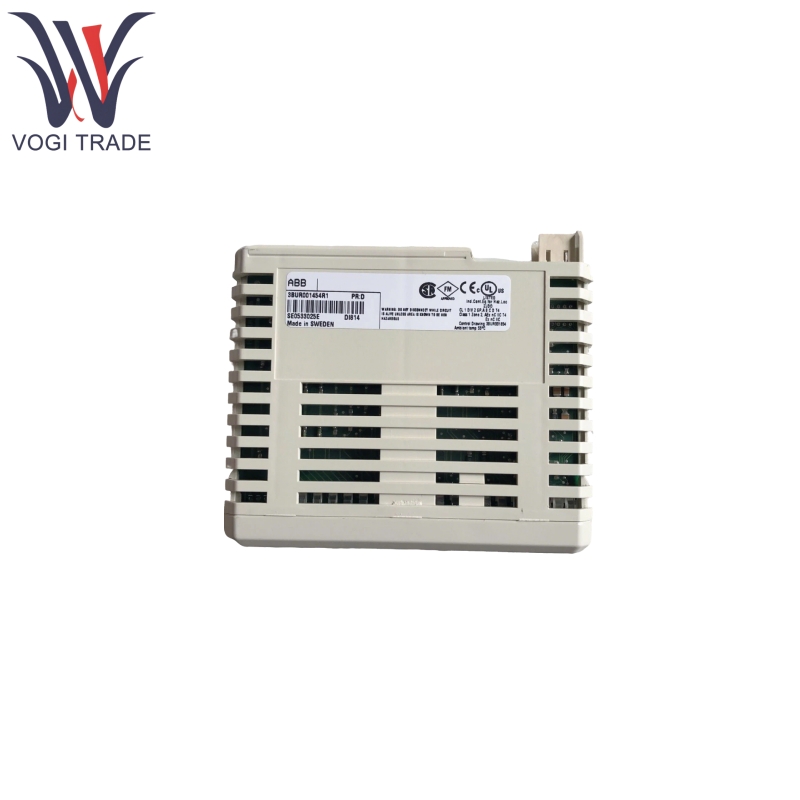

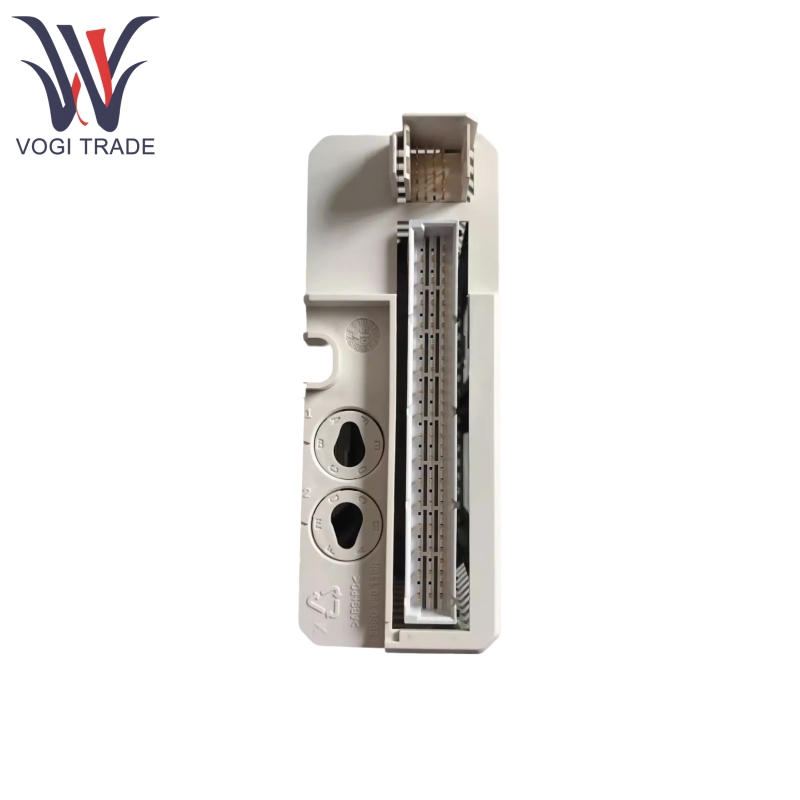

다음은 ABB DI814 3BUR001454R1 디지털 입력 모듈 디테일입니다.
