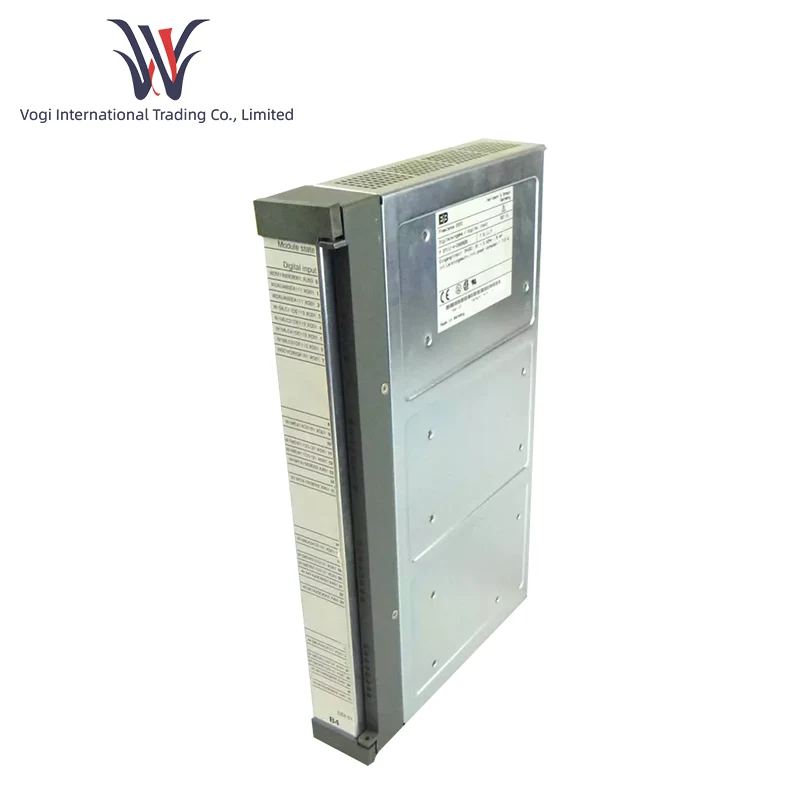

ABB DDI01

기술 매개 변수

입력 전압 : 24V DC (넓은 범위 11–30V DC, 전압 변동에 적응할 수 있음)

입력 전류 : 5MA (단일 채널), 총 전력 소비 ≤2w

신호 유형 : TTL, CMOS 레벨 및 건식 접촉 신호 지원

응답 시간 : ≤1ms (고속 샘플링, 신호 변경의 실시간 캡처)

작동 온도 : -25 ~ +60 ℃ (산업 넓은 온도 범위)

보호 수준 : IP20 (방진, 제어 캐비닛에 설치에 적합

채널 수 : 8 분리 된 디지털 입력 (500VAC 채널 격리)

커뮤니케이션 프로토콜 : RS-485, Devicenet (지원 Profibus DP 확장)

진단 기능 : LED 상태 표시 (각 채널의 독립 지표)

기능적 특징

1. 고속 실시간 신호 획득

ABB DDI01은 ≤1ms의 응답 시간으로 스위치 신호 (예 : 장비 시작 및 정지, 밸브 스위치)의 변경 사항을 정확하게 캡처하여 생산 라인 제어 지침의 즉각적인 실행을 보장합니다.

2. 산업적 등급 환경 적응성

금속 하우징 및 넓은 온도 범위 설계 (-25 ° C ~ +60 ° C)를 사용하여 ABB DDI01은 진동, 먼지 및 전자기 간섭에 저항력이 있으며 변전소 및 오일 플랫폼과 같은 가혹한 시나리오에 적합합니다.

3. 유연성 인터페이스 및 다중 프로콜콜 호환성

TTL/CMOS 신호 입력 및 RS-485, Devicenet Communication, ABB DDI01은 PLC 및 DCS 시스템 (예 : Siemens 및 Rockwell)에 원활하게 연결되어 교차 플랫폼 통합을 달성 할 수 있습니다.

4. 모듈 식 안전 설계

500VAC 전기 분리 및 중복 전원 공급 장치 채널 간 ABB DDI01은 과전압/과전류로부터 자동으로 보호하여 시스템의 지속적인 작동을 보장합니다.

응용 프로그램 시나리오

전원 장비 모니터링 : 회로 차단기 상태, 보호 장치 신호를 수집하고 DCS 시스템에 실시간 피드백 제공

생산 라인 자동화 : 로봇 암 위치 스위치, 컨베이어 벨트 시작 및 정지 감지 및 PLC 제어 프로세스를 연결

지능형 제어 구축 : 화재 경보 및 조명 스위치 신호를 연결하여 건축 장비의 중앙 집중식 관리를 달성합니다.

수처리 시스템 : 펌프 및 밸브 스위치 상태를 모니터링하고 링크 유량계를 링크하여 폐 루프 제어를 달성합니다.
