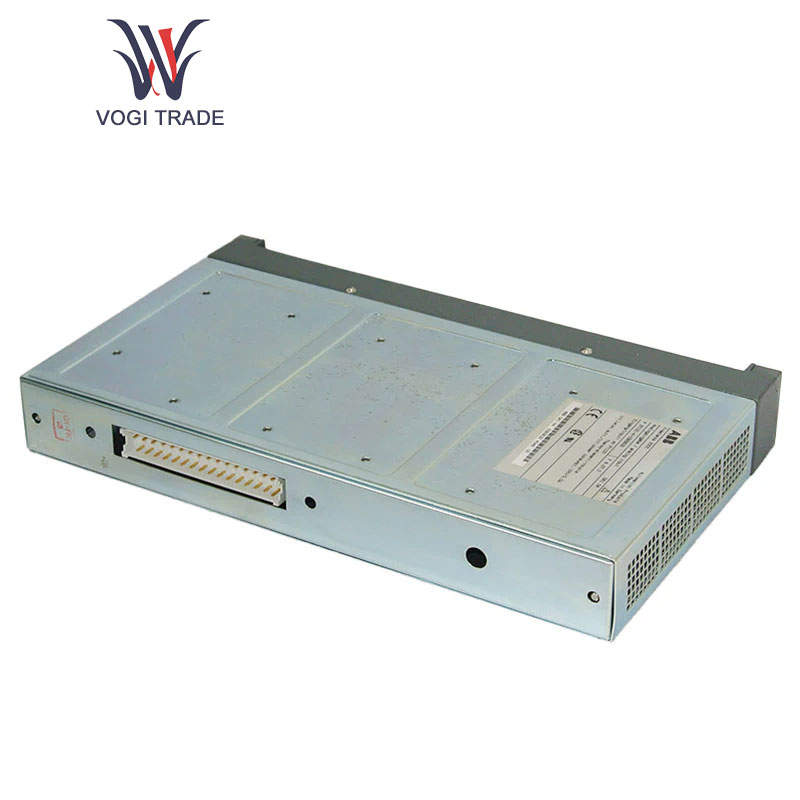

ABB DAI04는 산업 자동화를 위해 설계된 완전 아날로그 원시 입력 모듈입니다. 이 입력 모듈은 다양한 아날로그 신호를 처리하고 추가 처리 및 분석을 위해 장치 내에서 실행 가능한 신호 형태로 변환하므로 산업 프로세스를 적절하게 모니터링하고 제어할 수 있습니다.

기술 사양

입력 채널

ABB DAI04 입력 모듈에는 4개의 완전 독립형 아날로그 입력 채널이 포함되어 있어 동시에 여러 아날로그 신호 소스를 수신할 수 있으며 채널 간 데이터 수집 정확도가 뛰어납니다. 신호 유형 및 범위: 대부분의 산업용 센서의 출력 신호 요구 사항을 충족하기 위해 0~10V 또는 4~20mA 범위의 전압 입력을 지원합니다. 전압 입력 정확도는 ±0.1%, 전류 입력 정확도는 ±0.2%로 수집된 데이터의 정확성과 신뢰성을 보장합니다.

해결

ABB DAI04 시스템은 고해상도를 가지고 있습니다. 전압 신호는 12비트에 도달하고 전류 신호는 11비트에 도달합니다. 예, 아날로그 수량의 미묘한 변화도 감지하고 산업 공정 제어를 위한 상당히 상세한 데이터 기반을 제공할 수 있습니다.

샘플링 속도

ABB DAI04는 주어진 속도 내에서 최대 1000회/초까지 능동적으로 설정할 수 있으며 다양한 산업 응용 분야에서 데이터 수집 빈도에 따라 최적화될 수 있습니다. 무작위 진화와 상대적으로 안정적이고 정적인 프로세스를 통해 동적 프로세스에 효과적으로 적응할 수 있습니다.

기능적 특성

신호 컨디셔닝 및 필터링

ABB DAI04에는 입력 아날로그 신호를 증폭 및 필터링하는 신호 조절 회로가 내장되어 있어 신호의 잡음 및 간섭 구성 요소를 효과적으로 전처리하고 효과적으로 제거할 수 있으며 신호 품질을 보장하고 안정적인 신호 획득에 도움이 됩니다. 수집 과정에서 정확한 데이터를 제공합니다.

진단 기능

ABB DAI04는 시스템 전반에 걸쳐 자가 진단 기능을 갖추고 있어 채널 연결 상태, 입력 신호의 범위 초과 영역, 내부 신호의 정상 여부 등 모듈 자체의 작동 상태를 실시간으로 추적할 수 있습니다. 이상이 감지되면 이러한 결함은 표시등이나 통신 인터페이스를 통해 제어 시스템에 즉시 피드백됩니다. 이는 결함을 신속하게 식별하고 해결하여 가동 중지 시간을 최소화하려는 유지 관리 담당자에게 매우 편리합니다.

통신 인터페이스

ABB DAI04 호스트 제어 시스템은 Profibus-DP와 같은 표준 통신 인터페이스 모드를 채택하고 관련 통신 프로토콜을 전달하며 고속, 안정적이고 신뢰할 수 있는 데이터 통신을 실현하고 기존 산업 자동화 네트워크에 원활하게 통합되며 다른 장비와 작동합니다. 4. 설치 및 사용 설치 방법: 산업용 제어 캐비닛의 가이드 레일에 즉시 설치할 수 있는 표준 가이드 레일 설치를 채택하여 설치 공간과 시간을 많이 절약하고 모듈의 원활한 분해 및 유지 관리를 용이하게 합니다.

배선 방법

ABB DAI04는 사용자가 아날로그 신호 소스의 케이블을 올바르게 연결하는 데 편리하고 명확하고 이해하기 쉬운 터미널 식별을 제공합니다. 신호 전송의 품질과 안정성을 보장하려면 배선 시 케이블 사양과 차폐 요구 사항에 주의하십시오.

구성 및 프로그래밍

필요에 따라 프로그래밍 소프트웨어 또는 호스트 컴퓨터 구성 도구를 사용하여 신호 유형 선택, 샘플링 속도 설정, 통신 매개변수 구성 등과 같은 모듈 매개변수를 설정하여 모듈이 특정 산업의 제어 요구 사항을 충족하는지 확인해야 합니다. 응용 시나리오.

응용 분야

ABB DAI04 아날로그 입력 모듈은 전력, 화학, 석유, 야금, 제약, 식품 및 음료 및 기타 산업 분야의 자동화 제어 시스템에 널리 사용됩니다. 다양한 센서에서 출력되는 아날로그 신호(예: 온도, 압력, 유량 등)를 수집하는 데 사용되며 산업 생산 프로세스의 모니터링, 미세 조정 및 최적화를 위한 중요한 데이터 기반을 제공하여 생산 효율성을 향상시키고 제품을 보장합니다. 품질과 생산 비용 절감. 이는 산업 자동화 과정에서 매우 중요하고 피할 수 없는 위치를 차지합니다.
