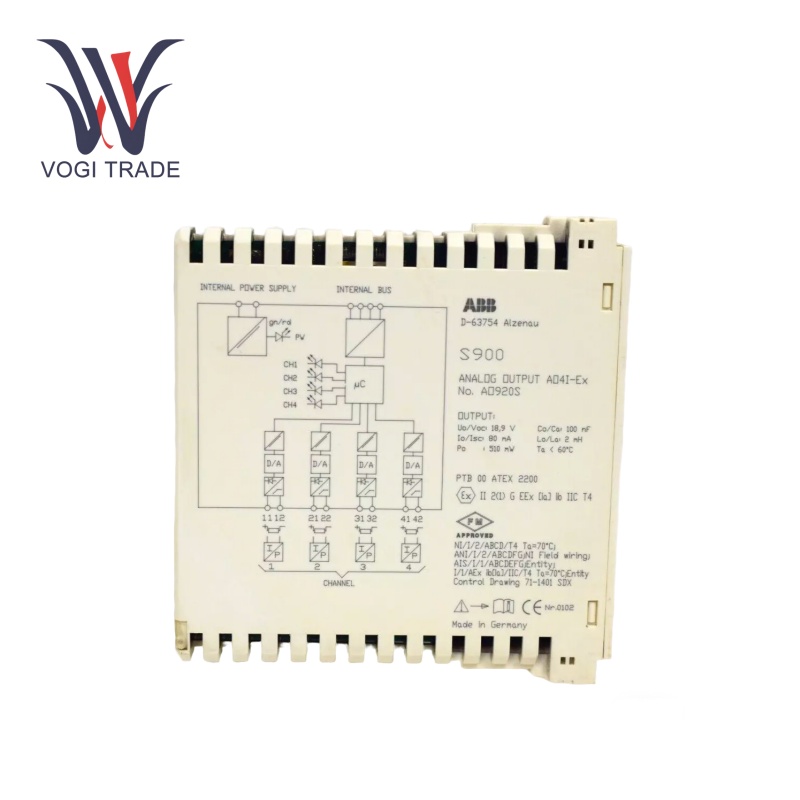

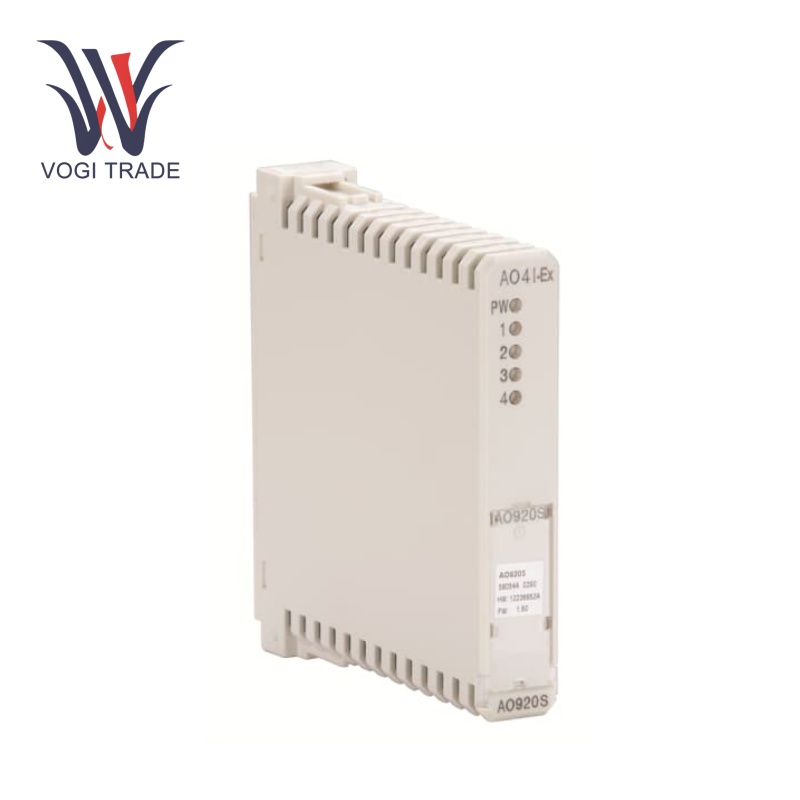

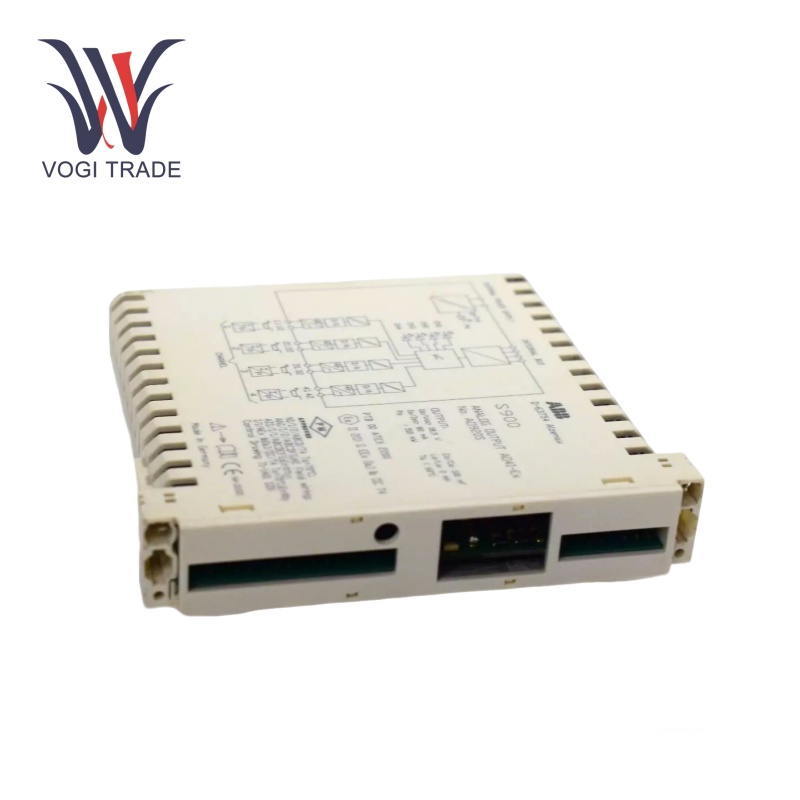

ABB AO920S

작동 매개 변수

전원 공급 장치: 24V DC 전원 공급 장치

출력 채널: 4 개의 출력 채널

신호 처리: 각 채널에는 16 비트 디지털-아날로그 변환기가 장착되어 있습니다.

출력 신호 범위 :4-20 MA 출력 전류 범위

해결: 12 비트 해상도

부하 임피던스: 최대 500 Ω의 하중 임피던스를 처리 할 수 ​​있습니다.

제품 기능

정확한 신호 생성: ABB AO920S의 주요 목적은 컨트롤러에서 디지털 신호를 제어하여 정확한 4-20 MA 아날로그 출력을 제공하는 것입니다. 이는 판독 값을 제어 원하는 값으로 변환하는 매우 정확한 기능이기 때문에 출력은 100% 정확합니다. 제조 공정에서는 이러한 명령을 모터 속도 또는 로봇 암 위치에 대해 원하는 전류 신호로 변환 할 수 있습니다.

중복성: 전력 및 통신에서 중복성이있는 ABB AO920. 이러한 중복 기능은 또 다른 보안 및 안정성 계층을 추가합니다. 가동 중지 시간이 비용이 많이 드는 발전 또는 석유 정유소와 같은 중요한 산업 응용의 경우, 중복 시스템은 하나의 전원 또는 통신 링크가 실패하는 경우 지속적인 작동을 보장합니다.

진단 기능: ABB AO920은 모듈의 건강 및 출력 신호를 확인하는 내장 진단 기능을 가질 수 있습니다. 출력 케이블의 단락 및 개방 회로와 같은 결함을 감지 할 수 있습니다. 단락을 감지하면 모듈은 제어 시스템에 알리고 연결된 장비의 추가 손상을 피하기 위해 신속한 유지 보수를 용이하게 할 수 있습니다.

핫 구성 및 핫 스왑 기능: ABB AO920S는 실행, 핫 스왑 기능의 핫 구성을 지원합니다. 또한 Hot Swap 기능을 사용하면 시스템이 이미 실행중인 동안 모듈을 교체 할 수 있습니다. 이러한 지식은 가동 중지 시간을 최소화하고 생산 손실 손상을 줄이기 위해 논스톱 운영이 필수적인 부문에서 매우 가치가 있습니다.

액추에이터 제어 :ABB AO920S 아날로그 출력 신호를 생성하는 능력은 산업 공정에서 가변 매개 변수를 제어하는 ​​데 필수적인 액추에이터의 효과적인 제어를 허용합니다.

격리: 출력, 버스 및 전력 사이의 소음을 제거합니다.

설치

설치: 모듈은 주로 산업 제어판에서 모듈의 간단한 장착을 위해 DIN 레일에 맞도록 설계되었습니다.

배선:ABB AO920S의 배선은 컨트롤러와 출력 장치 모두에 연결되어야하므로 특히 중요합니다. 이 4-20 MA 신호는 출력 단자에 명확하게 레이블이 붙어 있으며 그에 따라 전력 단자가 연결되어야합니다. 사용하는 전선에는 전기 노이즈를 방지하기 위해 적절한 EMS 차폐가 있어야합니다. 긴 케이블 : 긴 케이블 효과는 신호의 품질에 영향을 미치기 때문에 긴 케이블을 설명해야합니다.

구성: 물리적 설치 후 모듈을 제어 시스템에서 구성해야합니다. 이 구성에는 일반적으로 출력 신호 범위, 통신 네트워크의 주소 및 모든 중복 설정과 같은 매개 변수를 설정하는 것이 포함됩니다.

응용 프로그램 범위

프로세스 제어: 화학, 석유 화학 및 제약 산업의 액추에이터 조절.

에너지: 공급 액추에이터에서 발전소 및 그리드까지.

안전 시스템: 위험한 환경에서 엄격한 액추에이터 제어와 안전 시스템과의 통합.

문제 해결

오류 감지 :ABB AO920은 진단 기능으로 구축 된 첫 번째 방어선입니다. 출력 배선에서 짧은 감지는 개방 회로가 감지되면 모듈에 의해 오류 신호가 생성됩니다. 출력 신호가 중단되면 전원 공급 장치 또는 통신 오류로 인해 모듈이 작동을 중지 할 경우 제어 시스템에 알려야합니다.

신호 관련 문제 :신호 문제 해결 출력 신호가 신호를 다른 장치로 전달하지 않으면 출력 장치의 배선이 올바르게 연결되어 있는지 확인하십시오. 와이어가 올바르게 연결되어 있고 파손되지 않았으며 부하 임피던스가 경계를 벗어나지 않도록하십시오.

커뮤니케이션 문제: 통신 관련 결함에서 통신 케이블이 손상 또는 느슨한 터미널을 확인하십시오. 통신 설정 및 제어 시스템이 올바르게 구성되어 있는지 확인하십시오.

모듈 특정 결함: 모듈 자체가 오작동하는 것처럼 보이면 전원 공급 장치를 확인하여 올바른 사양 내에 있는지 확인하십시오. AO920을 알려진 좋은 모듈로 교체하여 모듈 측 문제인지 테스트 할 수도 있습니다.
