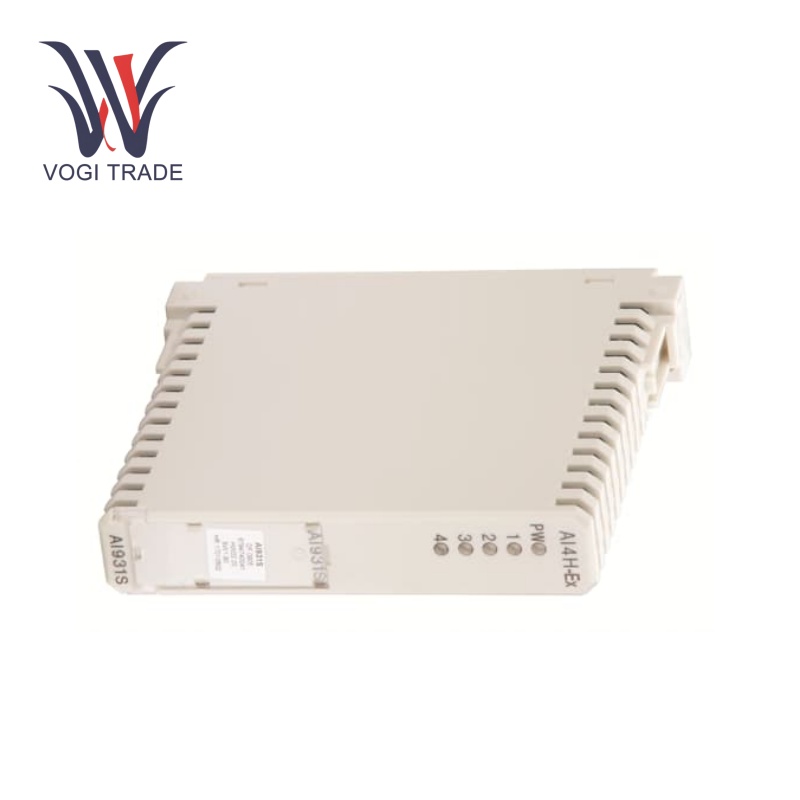

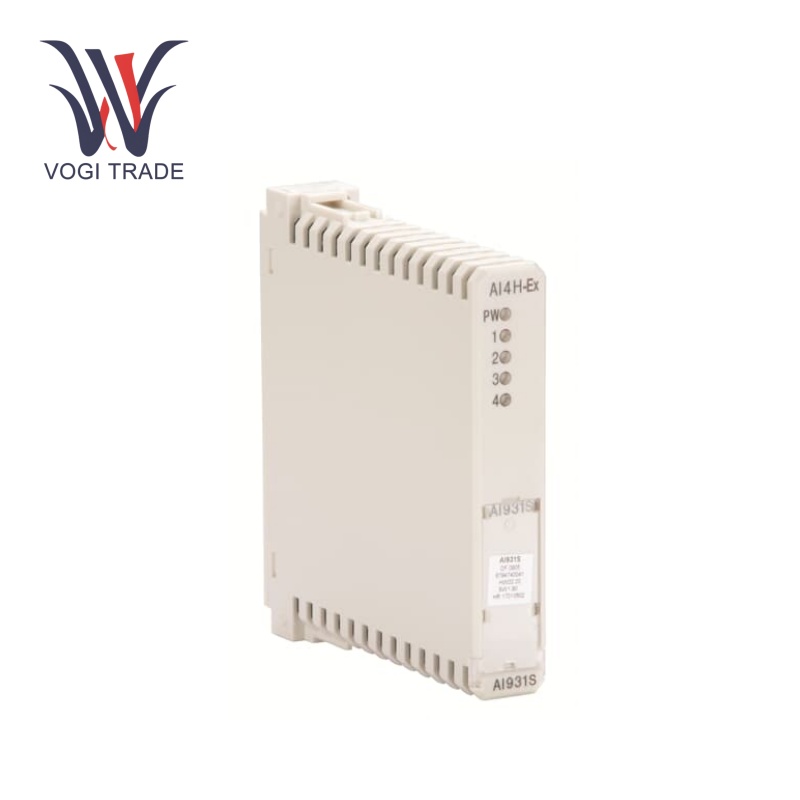

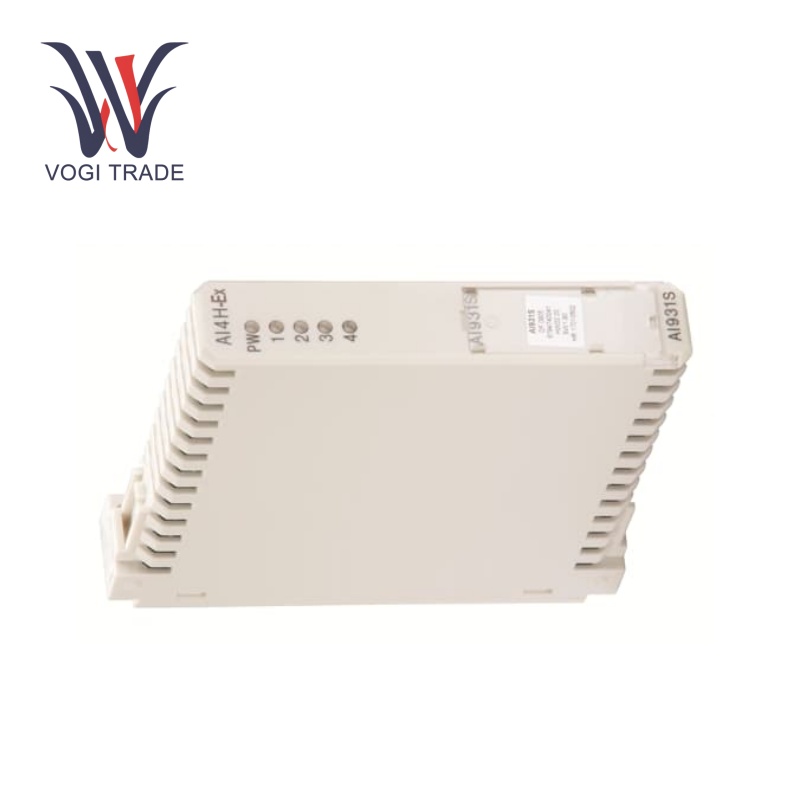

ABB AI931S

작동 매개 변수

입력 신호 유형: 4-20 ma, 0-20 ma, 0-10 인치

작동 온도 :-25 ° C ~ +70 ° C

정확성:이 모듈은 높은 정확도 ± 0.1%를 제공합니다.

입력 채널: 각각 0/4-20 MA 신호를 처리 할 수있는 4 개의 입력 채널.

신호 처리 :각 채널에는 16 비트 아날로그 대 디지털 컨버터가 장착되어 있습니다.

전원 공급 장치 :이 모듈은 4-20 MA 루프 구동 2 와이어 송신기에 전원을 공급합니다.

제품 기능

입력 신호 디지털화 :ABB AI931S는 프로그래밍 가능한 로직 컨트롤러 또는 분산 제어 시스템을 포함한 제어 시스템을위한 입력 가능한 디지털 값으로 0/4-20mA의 입력 아날로그 신호를 디지털화합니다.

짧고 파손 감지: 짧은 및 파단 감지 기능을 지원합니다. 따라서 짧고 파손 된 입력 신호 라인의 모든 세그먼트를 빠르게 감지합니다. 시스템의 고장을 피하고 최소한의 가동 중지 시간 동안 적시 유지 보수를 피하기 위해 이러한 문제를 조기 탐지합니다.

하트 커뮤니케이션 :Fieldbus를 통해 HART 프레임을 통신 할 수 있습니다. HART Communication은 ABB AI931S와 HART 지원 필드 장치 간의 양방향 통신을 가능하게합니다. 이를 통해 모듈은 아날로그 신호를 수신 할 수 있지만 장치 상태, 교정 데이터 및 진단 메시지를 포함하여 두 방향으로 디지털 데이터를 전달하여 전체 제어 및 모니터링 기능을 향상시킬 수 있습니다.

아날로그 신호 획득: ABB AI931S 모듈은 필드 디바이스로부터 아날로그 신호를 수신하여 제어 시스템에서 처리하기 위해 디지털 형식으로 변환합니다.

송신기의 전원: 4–20 Ma 루프 구동 2 와이어 송신기에 전력을 공급하므로 시스템 설계를 단순화하고 배선을 줄입니다.

격리 격리 :모듈은 입력, 버스 및 전력을 전기적으로 분리하여 신호뿐만 아니라 시스템을 더욱 보호 할 수 있습니다.

설치

설치:모듈도 쉽게 설치할 수 있습니다. 표준 산업 인클로저, 종종 DIN 레일에 설치할 수 있습니다.

현장 장치 및 제어 시스템으로의 배선: ABB AI931S 필드 장치 및 제어 시스템으로의 배선은 간단합니다. 터미널에는 레이블이 붙어 있습니다. 센서 또는 송신기에서 0/4-20 MA 신호 와이어를 연결할 수 있습니다.

구성: 물리적 설치가 완료된 후 AI931은 제어 시스템에서 구성해야합니다. 이 프로세스의 일부로 입력 신호 범위, 채널 할당 및 통신 설정과 같은 매개 변수를 구성해야 할 수도 있습니다.

Application 범위

프로세스 제어: 화학, 석유 화학 및 제약 산업

에너지 관리: 에너지 소비를 측정하고 관리하는 과정.

자동차 안전 시스템 :어려운 환경에서 정확한 아날로그 신호 처리가 포함 된 안전 시스템에서 작업합니다.

조작: 온도, 압력, 흐름 및 레벨과 같은 프로세스 변수를 모니터링하는 데 사용됩니다.

에너지와 유틸리티: 발전소 및 변전소의 장비 모니터링 및 제어.

석유 및 가스: 석유 및 가스 산업의 공정 제어, 유전의 생산 관리, 파이프 라인의 압력 및 온도 모니터링을 포함한 안전 시스템.

문제 해결

신호 관련 문제: 신호가 거짓이거나 있어야하는 것과는 다른 경우 필드 장치에서 ABB AI931S로의 배선 연결을 확인하십시오. 와이어가 올바르게 연결되어 있고 손상되지 않으며 올바른 신호 범위가 사용되어 있는지 확인하십시오.

커뮤니케이션 문제: 문제가 통신과 관련이있는 경우 통신 케이블에 손상 또는 느슨한 연결이 있는지 검사하십시오. ABB AI931S 및 제어 시스템의 보드 속도, 패리티 및 주소 설정이 일관성이 있는지 확인하십시오.

모듈 특정 결함: 모듈의 일부가 작동하지 않는 것처럼 보이면 모듈의 전원 공급 장치를 확인하여 적절한 전압을 제공하는지 확인하십시오.
