ABB AI910S

작동 매개 변수

입력 채널: 4 개의 입력 채널

신호 처리: 각 채널에는 16 비트 아날로그-디지털 컨버터가 장착되어 있습니다.

전원 공급 장치:이 모듈은 4–20 MA 루프 전원 2 개의 와이어 송신기에 전원을 공급하여 연결된 장치의 별도의 전원이 필요하지 않습니다.

작동 온도: -25 ° C ~ +70 ° C

정확성:이 모듈은 높은 정확도 ± 0.1%를 제공합니다.

제품 기능

입력 신호 획득: 4-20MA 아날로그 입력 모듈의 기능에서 가장 중요한 역할은 다른 필드 장치에서 4-20 MA 아날로그 입력 신호를 획득하는 것입니다. 산업 공정의 다양한 물리적 변수는 이러한 신호 내에서 인코딩 될 수 있습니다.

진단 기능: ABB AI910은 확장 된 AL 진단 기능으로 설계되었습니다. ABB AI910S는 입력 신호의 반바지 및 파손과 같은 이상을 감지합니다. 이는 프로세스 제어 시스템의 무결성에 중요합니다. 동시에, 단락이 채널 중 하나에서 단락을 감지하면 시스템에 정보를 제공 할 수 있으며 추가 문제를 방지하기 위해 시정 조치를 취할 수 있습니다.

중복성: 전력 및 커뮤니케이션의 중복성을 지원합니다. 중복성은 추가 신뢰성 계층을 추가합니다. 발전 공장에서 ABB AI910의 중복 전력 및 통신은 하나의 전원 또는 통신 링크에서 실패한 경우에도 지속적인 작동을 보장 할 수 있습니다.

핫 구성 및 핫 스왑 기능: ABB AI910S는 실행 중 핫 구성을 지원합니다. 즉, 전체 시스템을 종료하지 않고도 모듈을 즉시 구성 할 수 있습니다. 또한 핫 스왑 기능을 사용하면 시스템이 여전히 켜져있을 때 모듈을 교체 할 수 있습니다.

아날로그 신호 획득: ABB AI910S 모듈 음향 아날로그 신호는 필드 장치의 아날로그 신호를 제어 시스템에 의해 처리하기 위해 디지털 형식으로 변환합니다.

송신기 용 전원 공급 장치: 4–20 MA 루프 전원 2 와이어 송신기에 전원을 공급하므로 시스템 설계가 배선에서 더 단순하고 덜 번거 롭습니다.

전기 분리: 입력, 버스 및 전력 사이의 향상된 액세스를위한 전기 분리를 제공합니다.

응용 프로그램 범위

프로세스 제어: 화학, 석유 화학 및 제약 산업의 공정 제어.

에너지 관리: 평가 и 발전 및 유통 시스템 내에서 에너지 소비 관리

안전 시스템 :위험한 환경에서 정확한 아날로그 신호 처리 필요성을 기반으로하는 것과 같은

문제 해결

진단 도구: FDT/DTM 기반 구성 및 진단 도구.

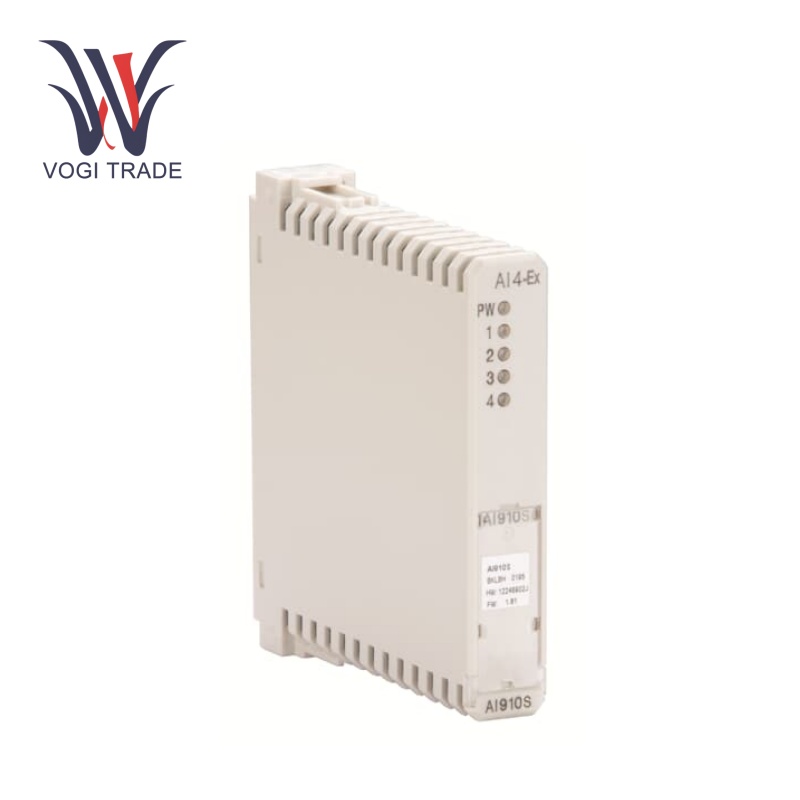

LED 상태 :LED 조명으로 표시된대로 모듈의 상태를 확인합니다.

로그 파일에스:오류 추적 및 분석을위한 시스템 오류 로그 및 진단 메시지를보고 및 검토합니다.

결함 감지: 모듈의 향상된 진단 기능을 통해 공통 결함을 쉽게 감지 할 수 있습니다. 입력 신호에서 모니터의 단락 또는 파손이 감지되면 결함이 표시됩니다.

문제 해결 단계: 결함이 감지되면 첫 번째 단계는 입력 신호의 물리적 연결을 확인하는 것입니다. 느슨한 연결은 종종 신호 문제를 일으킬 수 있습니다. 연결이 괜찮은 경우 ABB AI910에 연결된 센서 또는 송신기를 확인해야합니다. 오작동 할 수 있으며 수리 또는 교체해야합니다. 전원 관련 문제의 경우 전원 공급 장치 장치를 검사하여 올바른 전압을 제공해야합니다.
