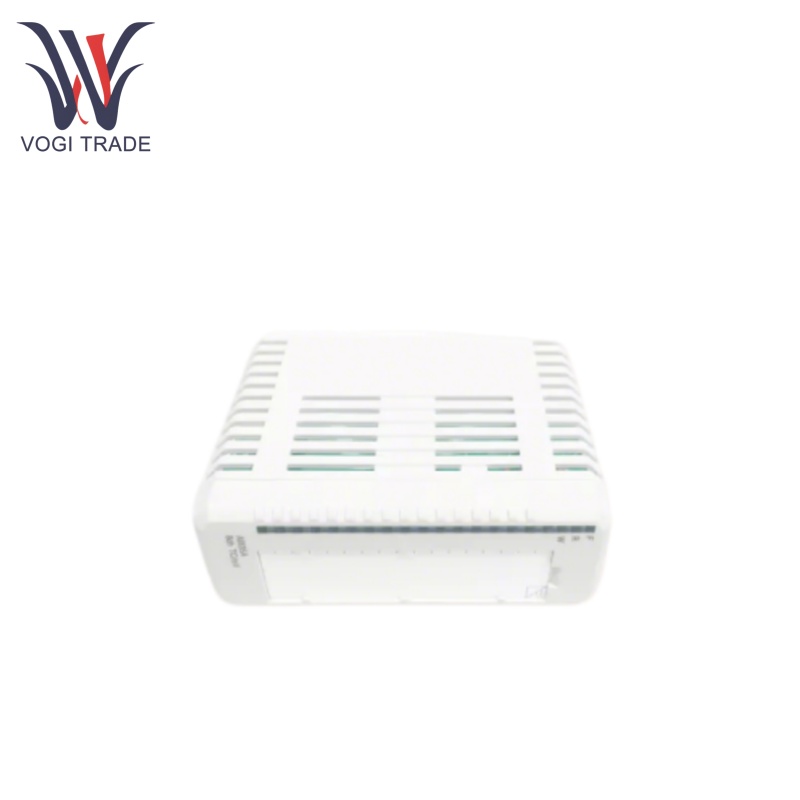

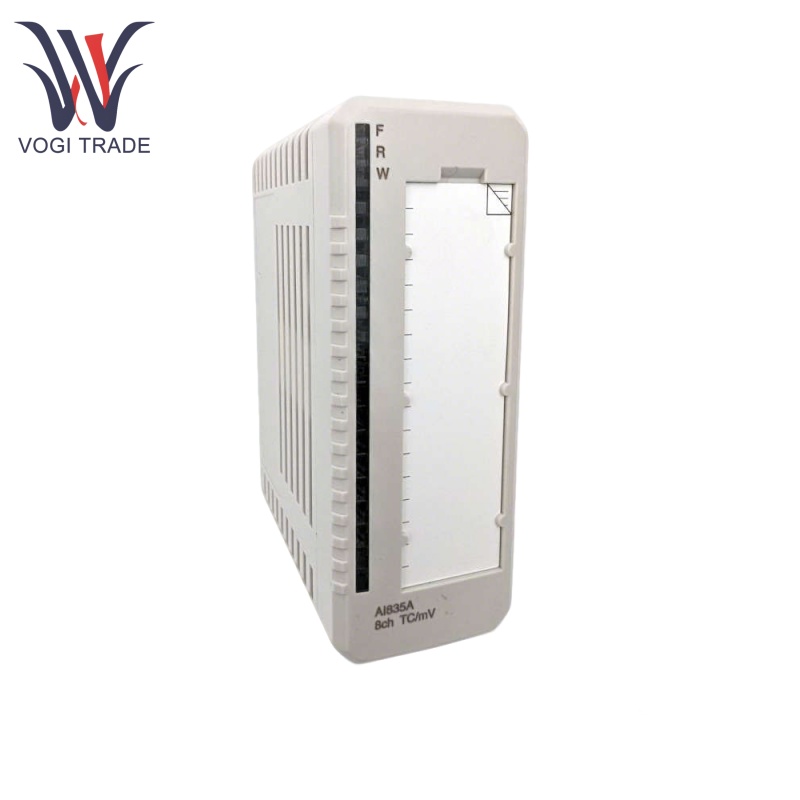

ABB AI835A

기술 매개 변수

해결:15 비트

입력 임피던스 :> 1 MΩ

CMRR (50Hz, 60Hz) :120dB

NMRR (50Hz, 60Hz) :> 60dB

정격 절연 전압 :50 v

유전체 시험 전압 :500 V A.C.

전력 소산 :1.6 w

현재 소비 +5V 모듈 버스 :75 MA

현재 소비 +24V 모듈 버스 :50 MA

CJ 채널 (Ch 8) :<-40 ° C 및> 100 ° C

작동 온도 :0 ~ +55 ° C, 승인은 +5 ~ +55 ° C에 대해 발행됩니다.

저장 온도 :-40 ~ +70 ° C

상대 습도 :5 ~ 95%, 비 응축

최대 주변 온도 :컴팩트 한 MTU 40 ° C에서 수직 장착의 경우 55 ° C

보호 수업 :IP20

기능적 특징

독립 입력 채널 구성 :ABB AI835A는 8 개의 차동 입력 채널이 장착되어 있으며 각 채널의 측정 범위는 다른 레벨로 적응할 수 있습니다. -30MV ~ +75MV의 선형 범위에서 선택할 수 있으며 다른 유형의 열전대에 적응할 수 있습니다.

콜드 정션 보상 기능 :ABB AI835A의 8 번째 채널은 "콜드 엔드"온도 측정으로 구성 될 수 있으며, 실제로 채널 1에 대한 콜드 엔드 보상입니다. 콜드 엔드 온도는 모듈의 MTU 나사 터미널 또는 장치에서 멀리 떨어진 연결 장치에서 정확하게 측정 할 수 있으며 고정 된 콜드 엔드 온도 값을 정의 할 수 있습니다.

높은 A/D 변환 해상도 :ABB AI835A는 15 비트 A/D 변환을 통해 열전대 및 밀리 볼트 신호의 고정 장치 측정 및 정확한 획득을 보장합니다.

결함 모니터링 :ABB AI835A 입력 채널에는 오픈 회로 및 연결 끊기 모니터링 기능이있어 시간이 지남에 따라 라인 결함을 감지하고 시스템 작동의 신뢰성을 향상 시키며 측정 프로세스의 안정성 및 안전성을 보장 할 수 있습니다.

응용 프로그램 필드

산업 자동화 :ABB AI835A는 산업 제조 중에 사용되고 있습니다. 자동차 공장에서는 오른쪽 어셈블리의 로봇 암 토크를 테스트하기 위해 센서와 인터페이스하고 품질 용접 용 용접 용접을보고, 유압 시스템 압력을 점검합니다. 전자 산업에서는 인쇄 회로 보드 제조 공정에서 전압 및 전류를 측정합니다. 플라스틱 제조에서는 사출 성형 중 온도와 압력을 측정합니다.

에너지 공급 및 할당 :ABB AI835A의 정확한 온도 측정 기능은 제어 시스템에서 적절한 연료 공급 및 기타 매개 변수를 유지하는 동안 증기 터빈의 압력을 모니터링하는 데 사용될 수 있으며 풍속을 측정하는 센서에 연결할 수 있습니다. 제어 시스템을 제어하기위한 바람 흐름 상태에 따라 터빈 블레이드 피치 각도를 조정합니다. 발전을 최적화하십시오. 분배 네트워크에서 복합 에너지 상태를 실시간으로 모니터링하는 데 사용할 수 있습니다. 전압과 전류 레벨을 안정시키는 것은 그리드 안정성과 전원 공급 품질에 매우 중요합니다.

환경 모니터링 :ABB AI835A는 수처리 공장, 대기 질 모니터링 스테이션 및 폐기물 관리 시설에서 사용하기에 인기있는 선택입니다. 용존 산소 함량과 물의 탁도를 측정 할 수 있습니다. 대기 중의 미립자 물질, 이산화황 및 질소 산화물과 같은 오염 물질; 매립지의 온도 및 가스 구성을 모니터링 할 수 있습니다. 주요 기능은 이러한 센서의 아날로그 신호를 정확하게 변환하여 환경 평가 및 규제 준수를 실시간으로 제공하는 것입니다.

스마트 빌딩 시스템 및 환경 제어 :ABB AI835A는 건물의 여러 부분의 온도를 결정하는 센서에 연결되어 있습니다. 건물 관리 시스템은 건물의 난방, 환기 및 에어컨 (HVAC)을 제어하여 온도 판독 값을 유지하여 사람들이 편안하게 살 수 있습니다. 모듈을 사용하여 습도 수준을 확인할 수도 있습니다. 이 시스템은 정확한 습도 측정을 통해 가습기를 제어 할 수 있습니다.
