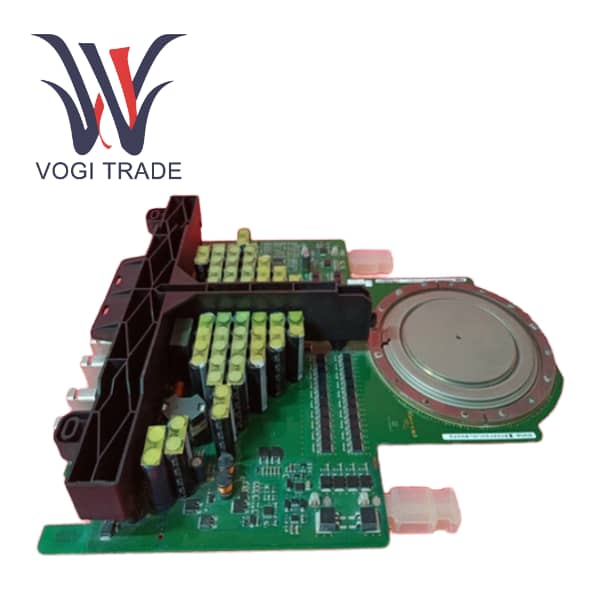

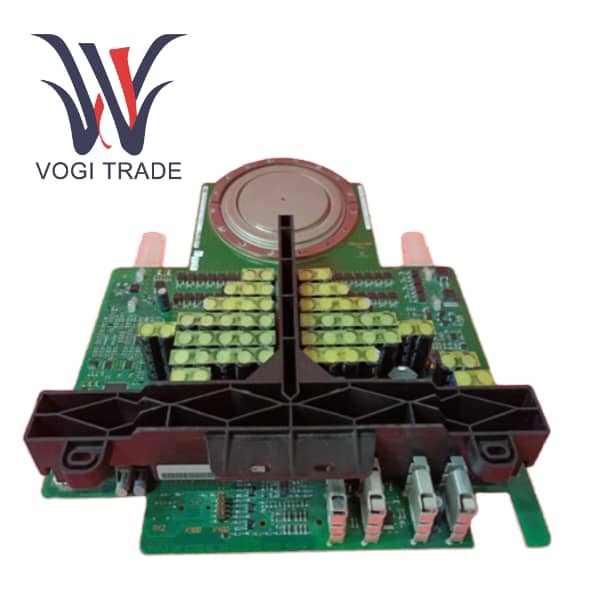

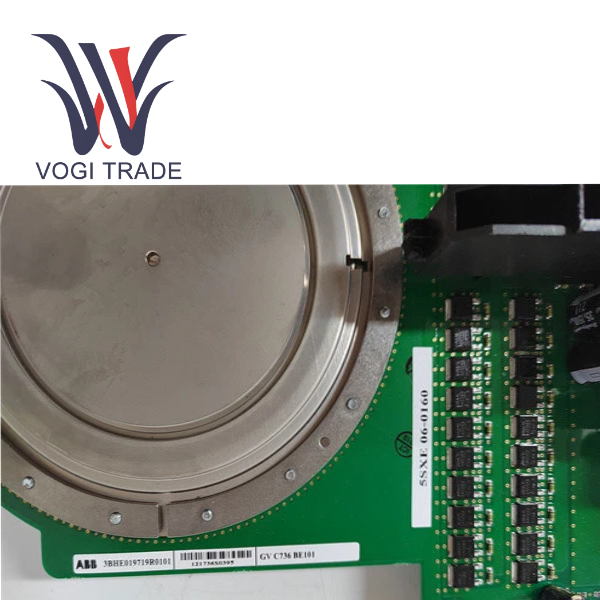

브랜드: ABB설명: IGCT 모듈조건: 아주 새로운인증서: COO 테스트 보고서 보증서보증: 1년재고 수량: 7지불 기간: T/T배송 포트: 샤먼ABB 5SHY5055L0002는 고성능 전력 제어 애플리케이션을 위해 설계된 통합 게이트 정류 사이리스터입니다. 사이리스터의 전도 특성과 트랜지스터의 스위칭 기능을 결합하여 효율적인 전력 변환과 빠른 스위칭을 제공합니다.
| 제조 |
씨줄 |
| 모델 번호 |
5SHY5055L0002 |
| 주문번호 |
3BHE019719R0101 |
| 목록 |
VFD 예비품 |
| 원산지 |
스웨덴 |
| HS코드 |
9032899099 |
| 차원 |
20cm*25cm*8cm |
| 포장 치수 |
27cm*30cm*12cm |
| 무게 |
2kg |
제품 설명
ABB ACS 6000 시리즈 중압 인버터에 채택된 핵심 전력 모듈입니다. 이 모듈은 고집적 플러그형 설계를 채택하여 고성능 IGCT 전력 반도체, 전용 게이트 드라이버 회로, 로컬 제어 프로세서(GVC)는 물론 필요한 전력 및 통신 인터페이스를 소형 패키지에 통합합니다. 각 ACS 6000 인버터는 중전압 고출력 출력을 달성하기 위해 특정 토폴로지 구조(NPC 등)로 적층된 여러 모듈로 구성됩니다.
제품 기능 및 특징
인버터의 전력 분기 중 하나인 5SHY5055L0002는 고전압 및 고전류 전력 변환을 수행합니다. IGCT 모듈에는 로컬 정밀 트리거링, 전압 밸런싱 및 실시간 보호를 달성하기 위해 내장형 GVC 프로세서가 장착되어 있으며 "버퍼링되지 않은" 작동 모드를 지원합니다. 사전 조립된 테스트 장치인 3BHE019719R0101은 현장 설치 및 유지 관리 프로세스를 크게 단순화합니다. 실시간 모니터링 모듈은 내부의 온도, 전압, 전류 등 주요 파라미터를 기반으로 상태 모니터링을 수행하고, 광섬유를 통해 메인 제어 시스템과 통신한다.
|
특성 |
ABB (5SHY5055L0002) |
기존 개별 설계(IGBT 모듈 + 개별 드라이버 + 컨트롤러) |
|
완성 |
매우 높은 성능, 구동, 제어 기능을 하나로 통합 |
낮음, 별도로 선택, 설계, 조립 필요 |
|
신뢰할 수 있음 |
매우 높음, 공장에서 사전 테스트됨, 연결 지점이 적음, 실패율이 낮음 |
중간, 현장 설치 및 배선 품질에 따라 다름 |
|
유지 관리 가능ity |
최소한의 가동 중지 시간으로 뛰어난 모듈식 교체 가능 |
불량, 결함 위치 파악 및 교체가 복잡하고 시간 소모적임 |
|
성능 |
최적화되고 특별히 설계된 내부 레이아웃, 작은 기생 인덕턴스, 우수한 스위칭 성능 |
설계 수준에 따라 기생 매개변수 문제가 있을 수 있음 |
|
비용 |
초기 모듈 비용은 높지만 총 시스템 및 수명주기 비용은 잠재적으로 낮음 |
초기 구성 요소 비용은 낮아 보일 수 있지만 설계, 조립 및 유지 관리 비용은 높습니다. |
