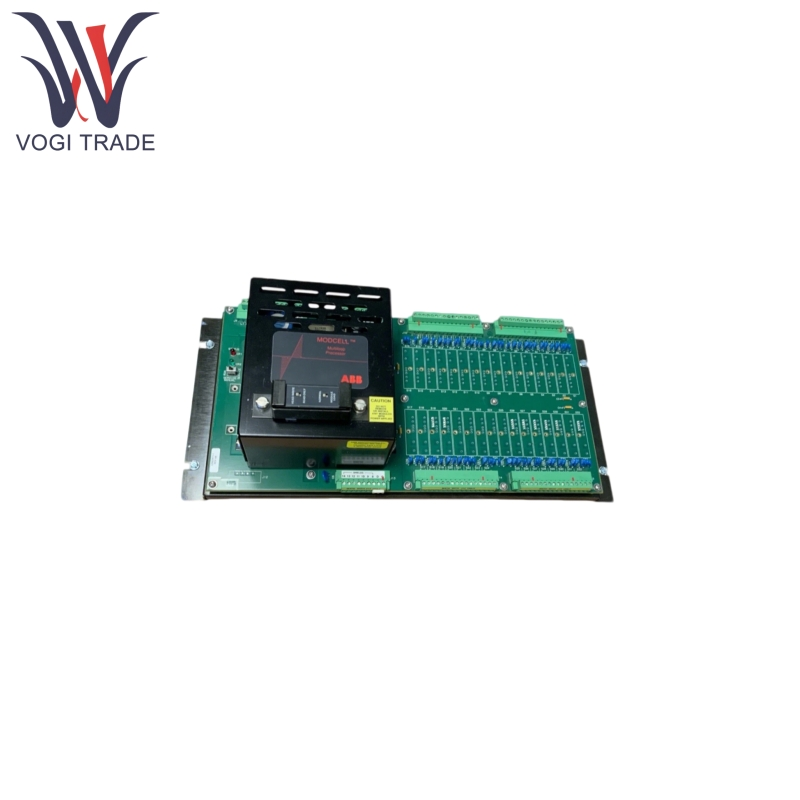

ABB 2002NZ10801C

제품 기능

ABB 2002NZ10801C는 온도, 압력 및 흐름과 같은 다중 물리적 수량의 폐쇄 루프 조절을 동시에 처리 할 수있는 4-8 독립 제어 루프를 지원하므로 다변량 협력 제어 시나리오에 적합합니다.

ABB 2002NZ10801C는 매개 변수 자체 조정 및 방지 기능을 지원하는 적응 형 PID 알고리즘을 통합하여 ± 0.1% FS의 조절 정확도와 정밀 산업 공정의 요구를 충족시키기위한 응답 시간 <50ms를 달성합니다.

ABB 2002NZ10801C는 MODBUS RTU/TCP, PROFIBUS DP 및 ETHERNET/IP를 포함한 프로토콜을 지원하여 확장 카드를 통해 SCADA 시스템 또는 클라우드 플랫폼과의 데이터 교환을 가능하게합니다.

확장 옵션에는 아날로그 입력 (4-20MA, ± 10V), 아날로그 출력 (4-20MA) 및 디지털 입력/출력 (건식 접점), 모든 핫 스웨이 교체가 포함됩니다.

ABB 2002NZ10801C는 과부하, 단락 및 과전압 보호 기능을 특징으로하며 2500V 전기 분리 테스트를 견딜 수 있습니다.

기술 사양

입력 전압 : AC 100-240V (± 10%) 또는 DC 24V (± 15%), 광범위한 전압 범위 전원 공급 장치.

제어 루프 수 : 기본 모델은 4 개의 루프를 지원하며 8 개의 루프 (I/O 모듈 옵션)로 확장 할 수 있습니다.

통신 인터페이스 : 표준 RS-485 (MODBUS RTU), 옵션 이더넷 (Modbus TCP) 또는 Profibus DP 모듈.

처리 속도 : 단일 루프 조절주기 ≤10ms, 멀티 태스킹 병렬 처리를 지원합니다.

아날로그 입력 : ± 0.1% FS, 아날로그 출력 : ± 0.2% FS, 디지털 응답 시간 : <10ms

제품 기능

ABB 2002NZ10801C는 다음 과정을 통해 피드백 제어 이론을 기반으로 정확한 규제를 달성합니다.

신호 획득 :

센서는 실제 수량을 전기 신호로 변환하며 아날로그 입력 모듈을 통해 프로세서로 전송됩니다.

알고리즘 처리 :

마이크로 프로세서는 사전 설정 PID 매개 변수 및 SETPOINT (SP)에 기초한 전류 편차 (SP -PV)를 계산하여 증분 또는 위치 PID 알고리즘을 통해 제어 신호를 생성합니다.

출력 제어 :

제어 신호는 아날로그 출력 모듈을 통해 액추에이터를 구동하여 폐 루프 조절 시스템을 형성합니다.

결함 진단 :

실시간 모니터링은 센서 차단 또는 모듈 과열과 같은 이상을 감지하여 디지털 출력을 통한 경보를 유발하거나 안전 연동 조치를 유발합니다.
