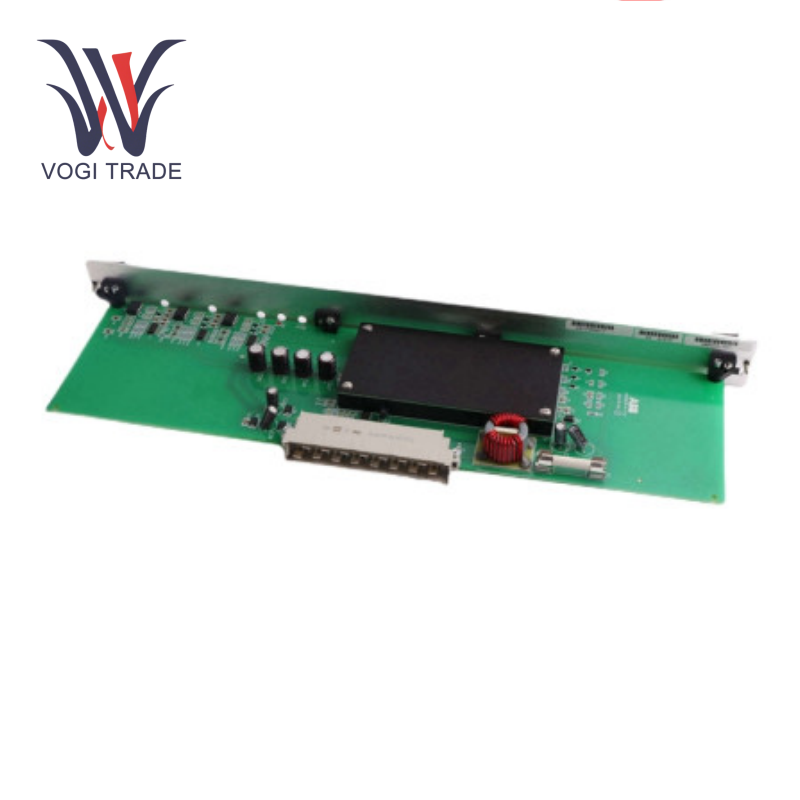

ABB 086370-001

아날로그 입력/출력 (AI/AO) : ABB 086370-001은 센서 및 액추에이터를 연결하기위한 4-20MA 전류 신호 및 0-10V 전압 신호를 지원합니다.

디지털 출력 (DO) : 장비를 시작하고 중지하기위한 개별 제어 신호를 제공합니다.

통신 인터페이스 : 호스트 컴퓨터 또는 기타 제어 시스템과의 실시간 데이터 상호 작용을 달성하기 위해 Modbus 및 Ethernet/IP와 같은 산업 통신 프로토콜을 지원합니다.

처리 전력 : 신호 획득 및 출력의 정확성을 보장하기 위해 16 비트의 해상도를 갖춘 고정밀 AD/DA 변환기 내장.

작동 온도 범위 : -20 ° C ~ +60 ° C.

전원 공급 장치 요구 사항 : DC 24V 전원 공급 장치, 전력 소비 ≤5W

사용 원리

입력 신호 : 센서는 실제 수량을 표준 전기 신호로 변환하고 ABB 086370-001은 AD 변환기를 통해 디지털화하여 제어 시스템으로 전송합니다.

출력 제어 : 제어 시스템은 지침을 생성하고 ABB 086370-001은 디지털 신호를 DA 컨버터를 통해 아날로그 신호 또는 디지털 신호로 변환하여 액추에이터를 구동하여 동작을 완료합니다. .

통신 및 협업 : MODBUS 또는 이더넷 프로토콜을 통해 PLC 및 DCS 마스터 스테이션과 상호 작용하여 분산 제어 시스템의 데이터 동기화 및 논리적 작동을 달성합니다.
