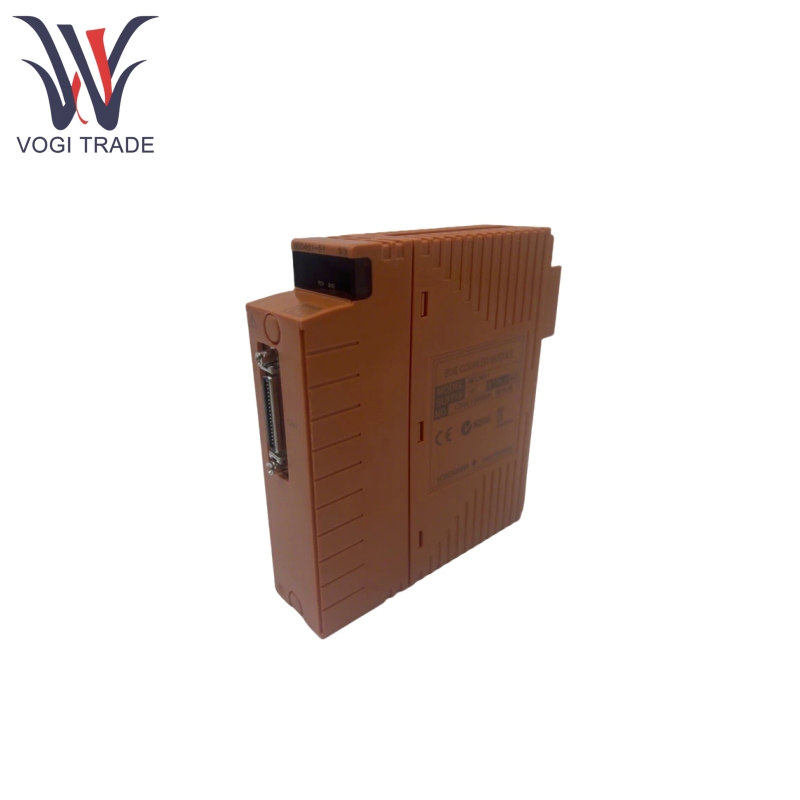

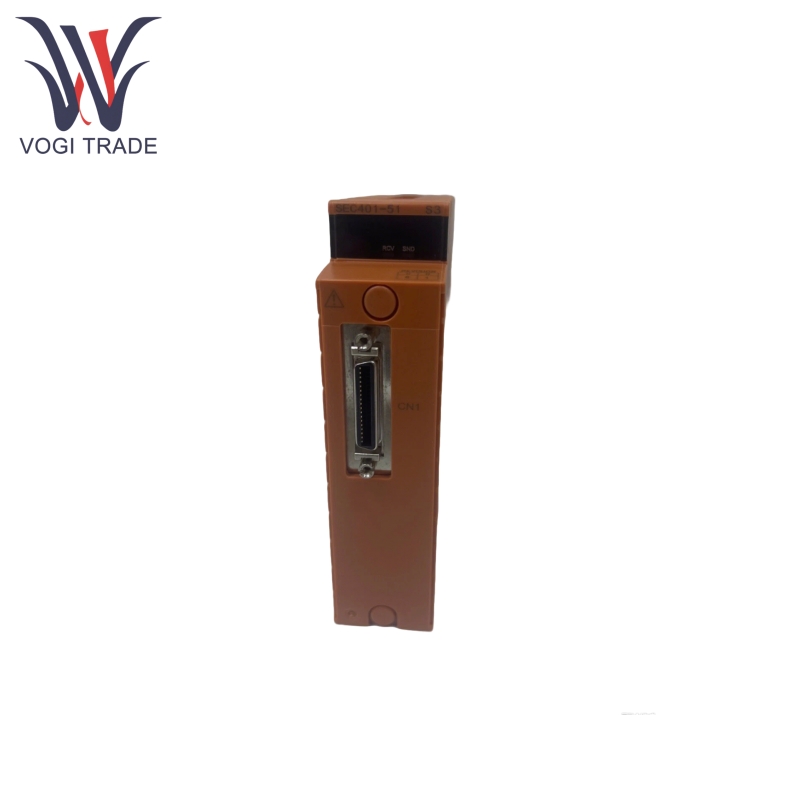

요코와와 SEC401-51

제품 기능

Yokogawa SEC401-51은 안전 제어 장치와 안전 노드 장치 간의 데이터 흐름 전달 및 프로토콜 변환을 담당합니다.

Yokogawa SEC401-51은 안전 계측 시스템의 I/O 채널 확장을 지원하기 위해 최대 9 개의 장치 (안전 노드 장치 SNB10D 및 광학 리피터 모듈 SNT4XX, SNT401, SNT411, SNT421)를 연결할 수 있습니다.

Yokogawa SEC401-51은 안전 제어 장치의 슬롯 7 및 8에 고정으로 장착하여 시스템과의 호환성 및 구조적 안정성을 보장 할 수 있습니다.

Yokogawa SEC401-51은 폭발성 특성을 접미사 코드 (폭발 방지 기능이있는 -E, 폭발 방지 기능이없는 -5)로 차별화하고 ISA 표준 G3 ( "1"이있는 접미사 코드)을 지원하여 다른 안전 수준의 시나리오에 적응할 수 있습니다.

원리를 사용한 제품

Yokogawa SEC401-51은 안전 제어 장치로부터 제어 명령을 수신하여 연결된 안전 노드 장치로 전달할 수 있습니다. 한편, 노드 장치에 의해 수집 된 필드 데이터를 안전 제어 장치로 다시 전송하고 실시간 성능을 보장하기 위해 전송 속도가 128Mbps입니다.

Yokogawa SEC401-51은 데이터 충돌과 배포 된 I/O 확장을 지원하기 위해 9 개의 연결된 장치에 대한 주소 할당 및 통신 일정을 제공합니다.

ESB 버스 케이블을 통해 노드 장치를 연결하면 최대 전송 거리는 10m이며, 이는 짧은 거리 내에서 고밀도 노드 레이아웃에 적합합니다. 거리를 연장 해야하는 경우 광학 리피터 모듈 SNT4XX와 결합 할 수 있습니다.

제품 응용 프로그램

Yokogawa SEC401-51은 안전 제어 장치를 현장 안전 노드에 연결하기 위해 석유, 화학, 천연 가스 및 기타 공정 산업의 안전 계측 시스템 (SIS)에서 사용할 수 있습니다.

Yokogawa SEC401-51은 폭발성 또는 ISA 표준 G3을 준수하는 위험한 환경 (예 : 가연성 및 폭발성 물질이있는 생산 홀)에서 사용할 수 있습니다.

Yokogawa SEC401-51은 여러 SNB10D 노드 장치를 연결하여 대규모 데이터 수집 및 제어를위한 확장 된 I/O 채널이있는 안전 제어 스테이션에서 사용할 수 있습니다.
