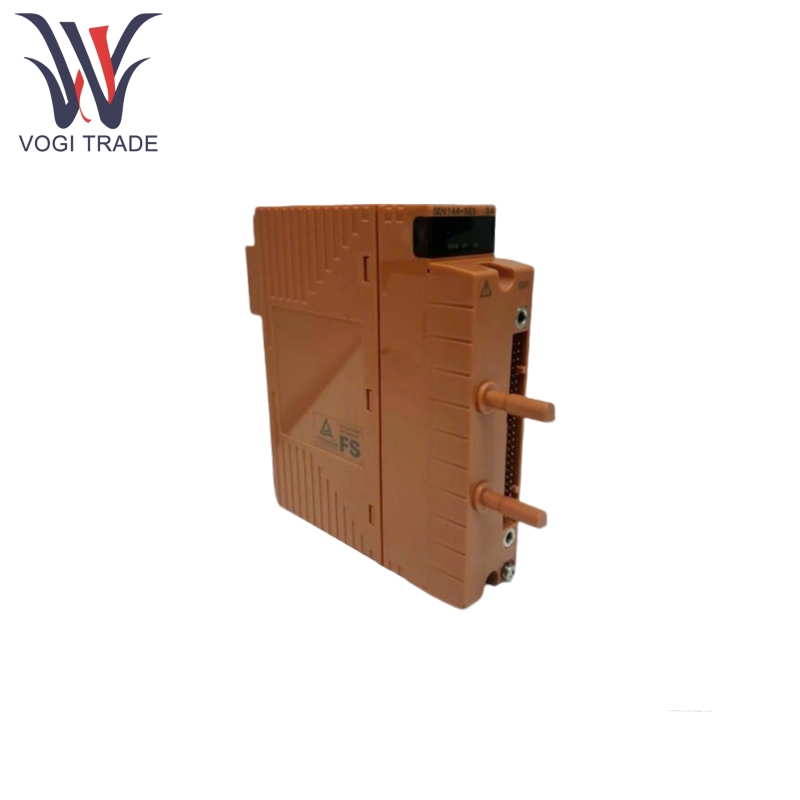

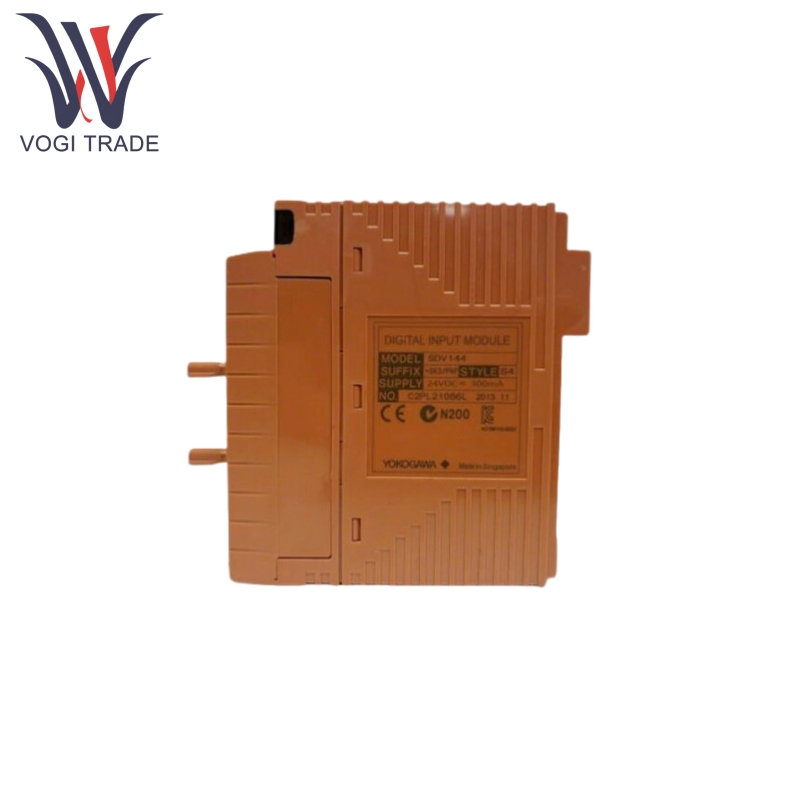

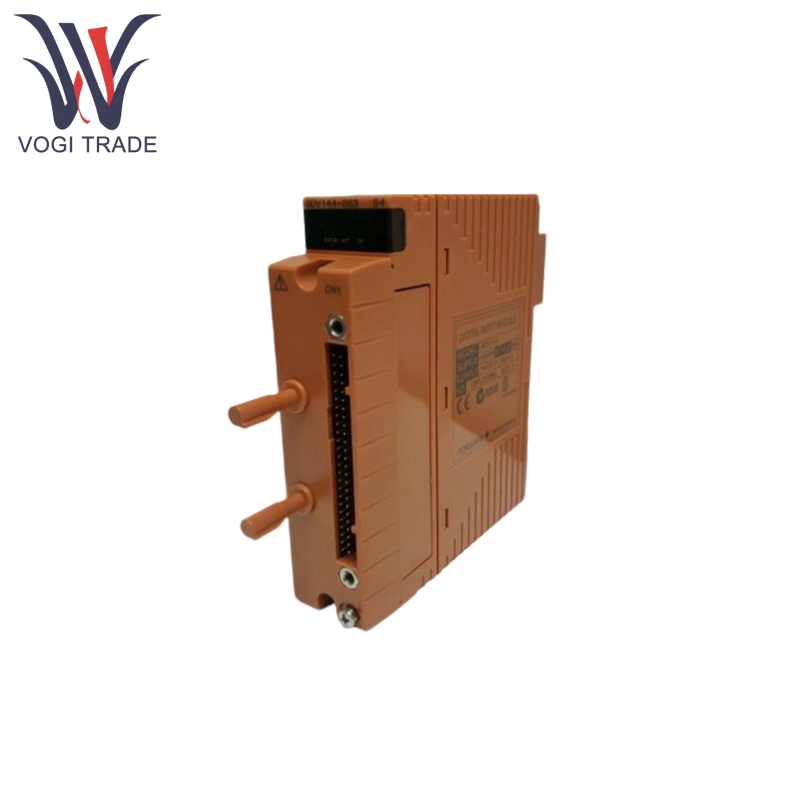

요코와 SDV144-S63

제품 기능

Yokogawa SDV144-S63에는 채널 간 신호 간섭을 피하기 위해 모듈 레벨 분리 설계가있는 16 채널 디지털 입력이 있습니다.

Yokogawa SDV144-S63은 시스템 신뢰성을 향상시키기 위해 이중 중복 모드에서 구성 할 수 있으며 높은 보안 시나리오에 적합합니다.

Yokogawa SDV144-S63은 ISA 표준 G3을 준수하며 작동 온도 범위는 -20 ~ 70 ° C이며 고온 산업 환경에 적응합니다.

Yokogawa SDV144-S63에는 전용 신호 케이블 (예 : AKB331)의 연결을 지원하여 필드 배선을 단순화하기 위해 신호 케이블 인터페이스 어댑터 (접미사 코드“6”)가 장착 될 수 있습니다.

Yokogawa SDV144-S63은 신호 케이블의 anti-mis-insertion 메커니즘을 통한 모듈 오해를 피하기 위해 "/prp"옵션으로 선택적으로 코딩 될 수 있습니다 ( "/sdv144"옵션이 필요함).

Yokogawa SDV144-S63은 현장 배선 결함 감지를 지원합니다 (SCB100/SCB110 진단 구성 요소 포함) :

SCB100 : 신호가 일반적으로 "꺼짐"일 때 개방 회로 결함을 감지합니다.

SCB110 : 신호가 정상적으로 "on"될 때 단락 결함을 감지합니다.

원리를 사용한 제품

Yokogawa SDV144-S63은 현장 장비의 전압없는 접촉 신호를 안전 제어 장치에서 처리 할 수있는 디지털 신호로 변환 할 수 있으며 특정 작업 논리는 다음과 같습니다.

신호 수신 : 현장 장비의 접촉 동작 (온/오프)은 입력 회로 저항 (≤ 1kΩ, Off ≥ 100kΩ)을 변경하여 저항 변화를 감지하여 신호 상태를 인식합니다.

신호 변환 : 저항 변경은 디지털 수량 (0/1)으로 변환되어 내부 회로에 의해 처리 된 다음 신호 케이블을 통해 안전 제어 장치로 전송됩니다.

중복 : 이중 중복성 구성에서 두 SDV144-S63 모듈은 신호를 동기로 수집하고 안전 제어 장치는 단일 모듈 고장의 경우 데이터가 손실되지 않도록 두 신호를 비교합니다.

결함 진단 : 배선의 개방 또는 단락을 감지 해야하는 경우, 현장 장비와 모듈 사이의 직렬로 SCB100 (정상 OFF에서 열린 회로 감지) 또는 SCB110 (정상 ON시기 회로 감지)을 연결해야하며 진단 결과는 신호와 함께 업로드해야합니다.

제품 매개 변수

다음은 Yokogawa SDV144-S63 세부 매개 변수입니다
