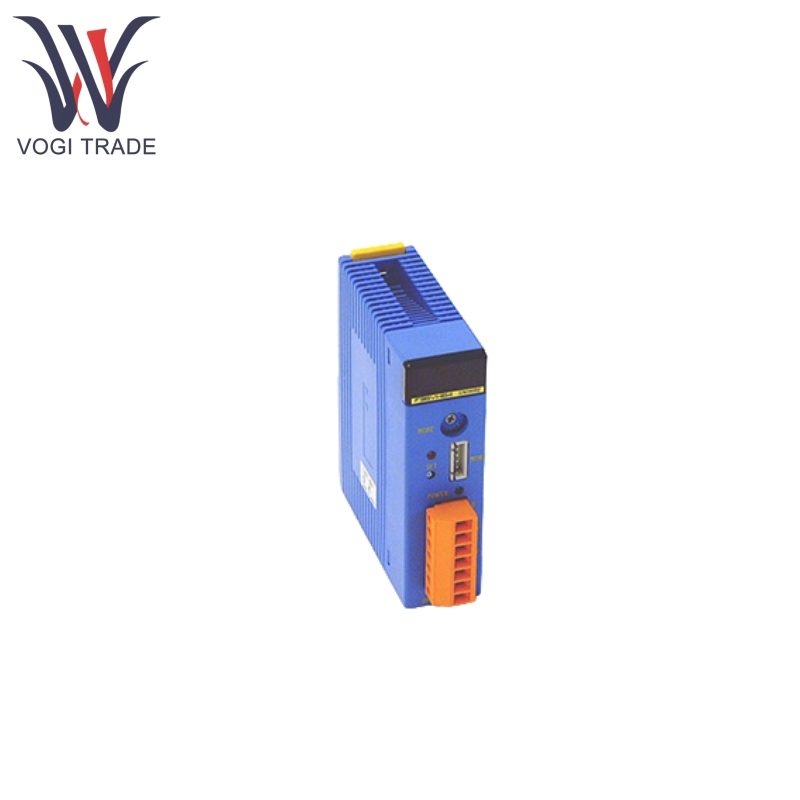

요코와와 F3SV64

제품 기능

Yokogawa F3SV64는 12-24V DC 전압 입력 (싱크/소스 호환)을 지원하며 다양한 센서 및 스위치 신호와 호환됩니다. 입력 유형에는 전압이없는 접점, DC 고속 입력 등이 포함되어 있으며 다른 장치의 인터페이스 요구 사항을 충족합니다.

입력 샘플링 시간은 구성 가능하며 (0 μs ~ 16ms) 고속 신호 캡처 (예 : 인코더 펄스)를 지원합니다. 광학 커플 링 분리 기술은 안정적인 신호 전송과 강한 간섭 저항을 보장합니다.

Yokogawa F3SV64는 소형 DIN 레일 장착 설계, 제어 캐비닛 공간을 절약하고 유지 보수 및 확장을 용이하게합니다. 핫 스웨이 기능을 지원하므로 시스템 작동을 중단하지 않고 모듈을 교체 할 수 있습니다.

Yokogawa F3SV64 입력 지점은 그룹화되어 (8 포인트/공통 터미널) 독립적 인 채널 진단 및 결함 분리를 지원합니다. 내장 된 LED 표시기 입력 상태를 실시간으로 표시하여 빠른 문제 해결을 용이하게합니다.

원리를 사용한 제품

Yokogawa F3SV64는 OptoCoupler를 통해 내부 회로에서 외부 입력 신호를 분리하여 디지털 신호로 변환하여 E-RT3 시리즈 CPU 모듈로 전송합니다. 워크 플로는 다음과 같습니다.

신호 획득 : 외부 센서 또는 스위치의 DC 전압 신호는 단자를 통해 모듈에 연결됩니다.

격리 및 변환 : OptoCoupler는 외부 간섭 경로를 차단하면서 아날로그 신호를 디지털 신호로 변환합니다.

데이터 처리 : 디지털 신호는 내부 회로에 의해 처리되며 백인 버스를 통해 논리적 작업을 위해 CPU로 전송됩니다.

상태 피드백 : LED 표시등은 입력 상태를 실시간으로 표시하여 사용자 모니터링 및 디버깅을 용이하게합니다.

제품 매개 변수

다음과 같은 세부 사항은 Yokogawa F3SV64입니다.
