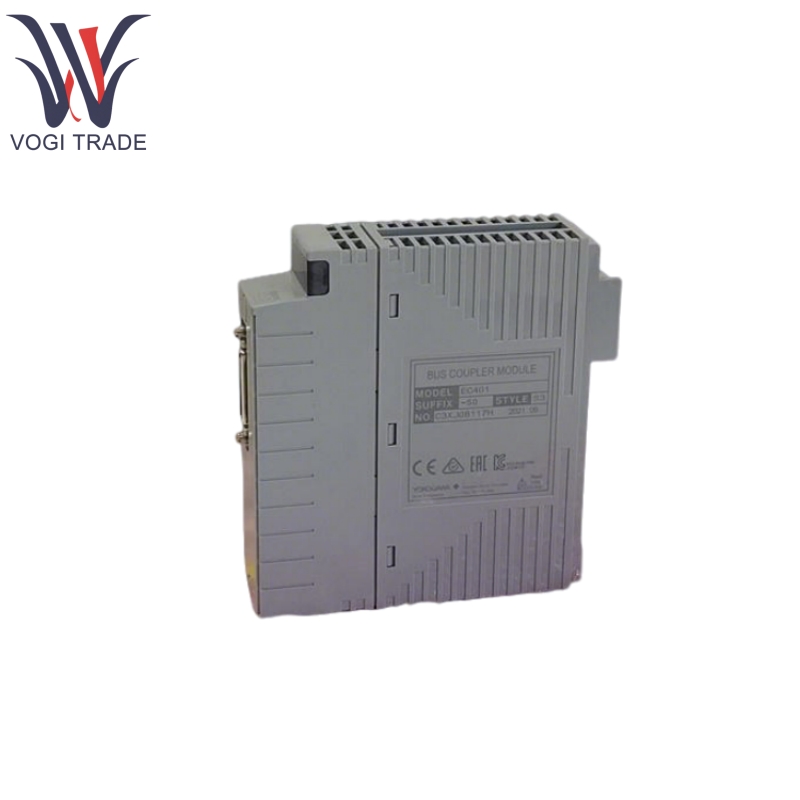

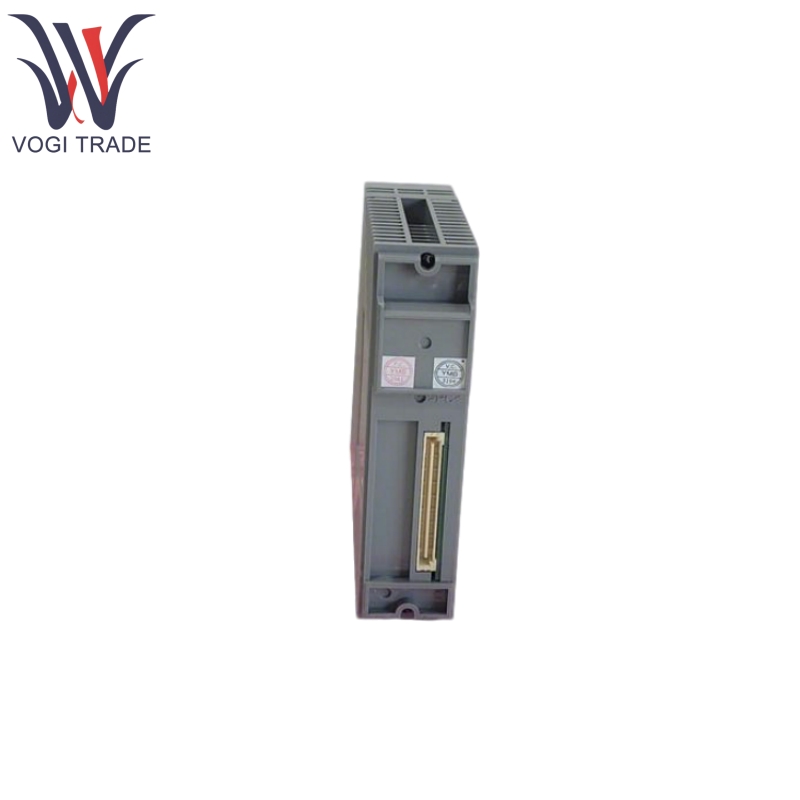

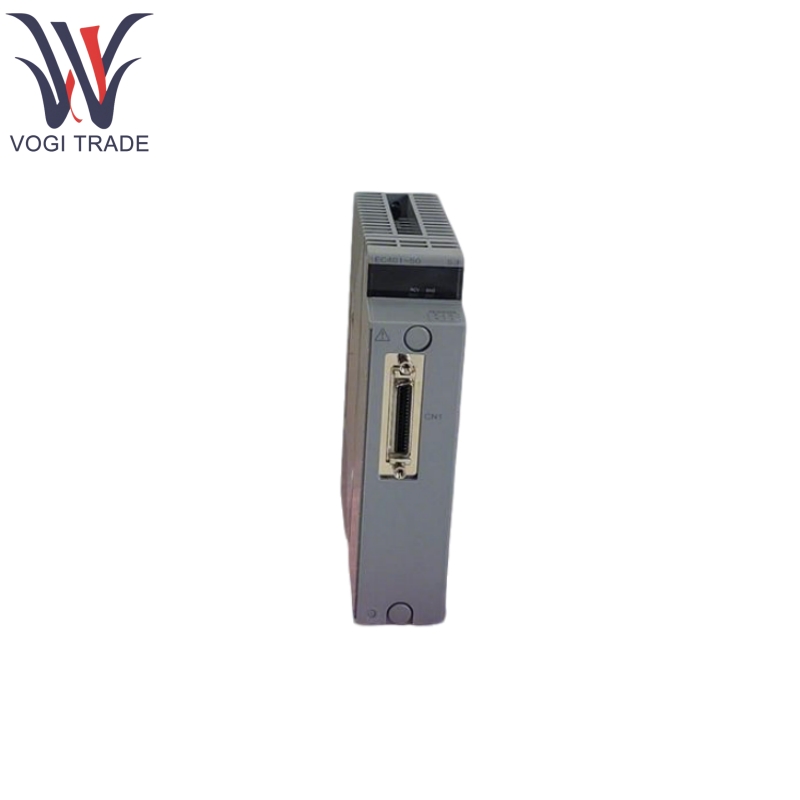

브랜드 : 요코와설명 : ESB 버스 커플러 모듈조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 4지불 기간 : T/T배송 항구 : ShenzhenYokogawa EC401-50은 통신 모듈이며 FIEL 제어 장치를 연결하고 ESB 버스의 노드 장치는 FIO 용 필드 제어 장치에 설치할 수 있습니다 (예 : AFV30S, AFV3OD, AFV40S, AFV40D, A2FV5OSA2FV50D, A2FV70S, A2FV70D). FIO 용 필드 제어 장치에 두 개의 모듈을 설치하면 이중 중복 ESB 버스를 설정할 수 있습니다.
제조 |
요코와 |
모델 번호 |
EC401-50 |
주문 번호 |
EC401-50 |
목록 |
CENTUM VP |
원산지 국가 |
일본 |
HS 코드 |
8543709990 |
차원 |
16*16*6cm |
무게 |
0.4kg |
제품 기능
Yokogawa EC401-50 기능은 ESB 버스 인터페이스 기능입니다
Yokogawa EC401-50 연결 가능한 장치 수는 최대입니다. 9 단위 (*1)
Yokogawa EC401-50 전송 속도는 128Mbps입니다 (I/O 모듈 데이터 전송)
Yokogawa EC401-50 전송 거리는 최대입니다. 10m
Yokogawa EC401-50 전류 소비는 0.5 a입니다
원리를 사용한 제품
Yokogawa EC401-50 ESB 버스 프로토콜을 통해 필드 제어 장치와 노드 장치 간의 양방향 데이터 통신을 인식하며 핵심 작업 로직은 다음과 같습니다.
물리적 연결 :
Yokogawa EC401-50은 필드 제어 장치의 지정된 슬롯 (슬롯 7 또는 8)에 설치되며 ESB 버스 케이블을 통해 노드 장치에 연결되어 분산 제어 네트워크를 형성합니다.
데이터 전송 :
Yokogawa EC401-50은 I/O 모듈 데이터를 128Mbps의 속도로 전송하고, 여러 노드 장치 간의 병렬 통신 (최대 9)을 지원하며 제어 명령 및 필드 데이터의 실시간 상호 작용을 보장합니다.
중복 메커니즘 :
듀얼 중복성 구성에서는 두 개의 모듈이 두 개의 독립적 인 ESB 버스에 연결되어 있으며, 하나의 버스가 실패하면 자동으로 다른 버스로 전환하여 통신 연속성을 보장합니다.
표준화:
Yokogawa EC401-50 Yokogawa Centum VP 시스템의 통신 사양을 준수하면 시스템의 다른 구성 요소와의 시너지 효과가 있습니다.

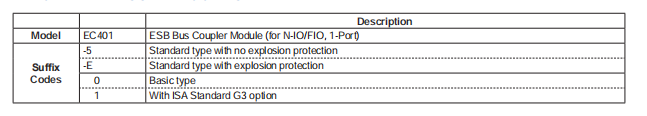

주문 정보

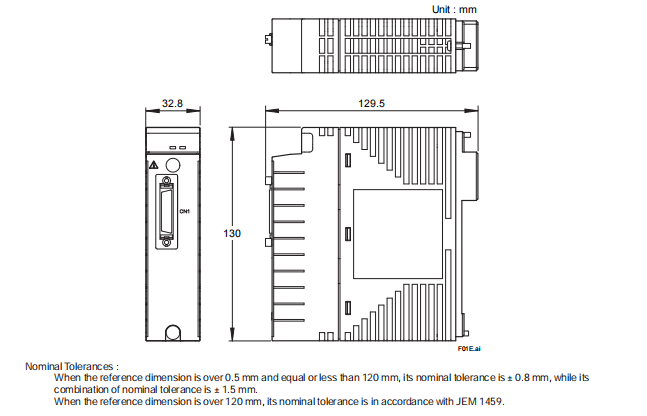

다음 그림은 Yokogawa EC401-50의 제품 세부 도면 및 데이터 시트를 보여줍니다.
