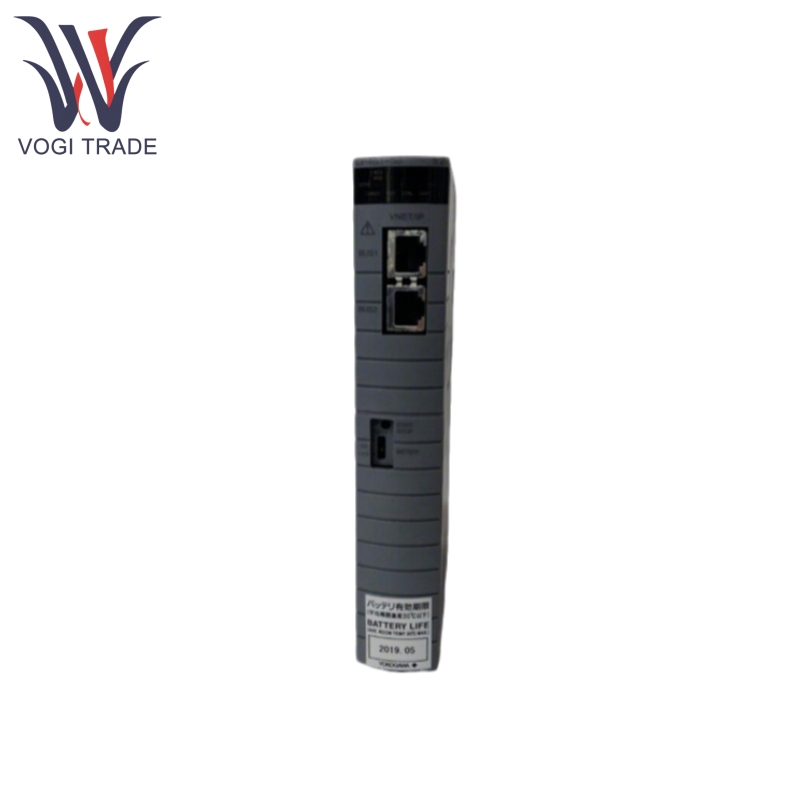

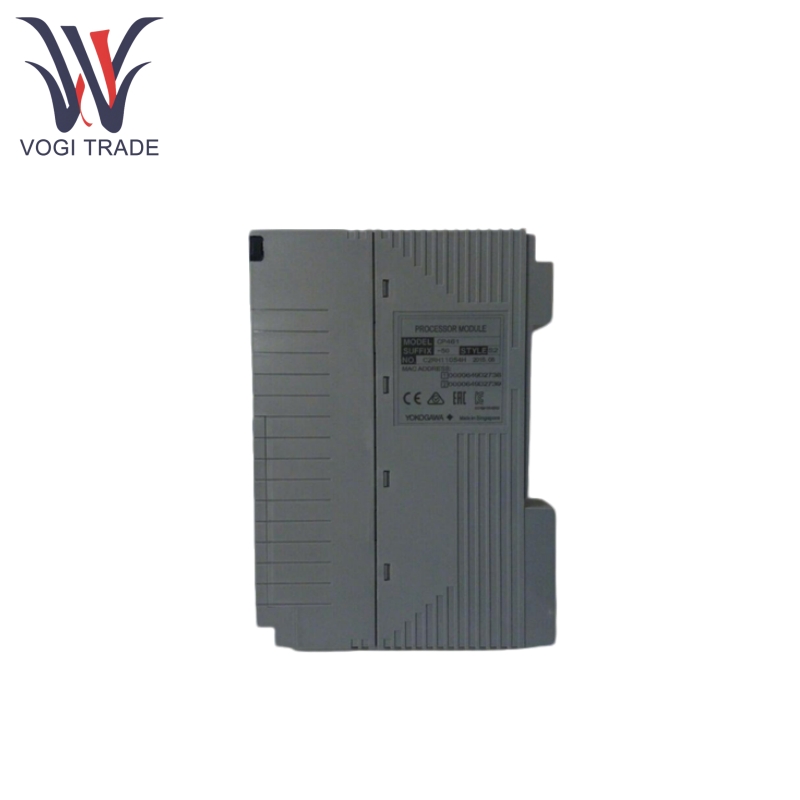

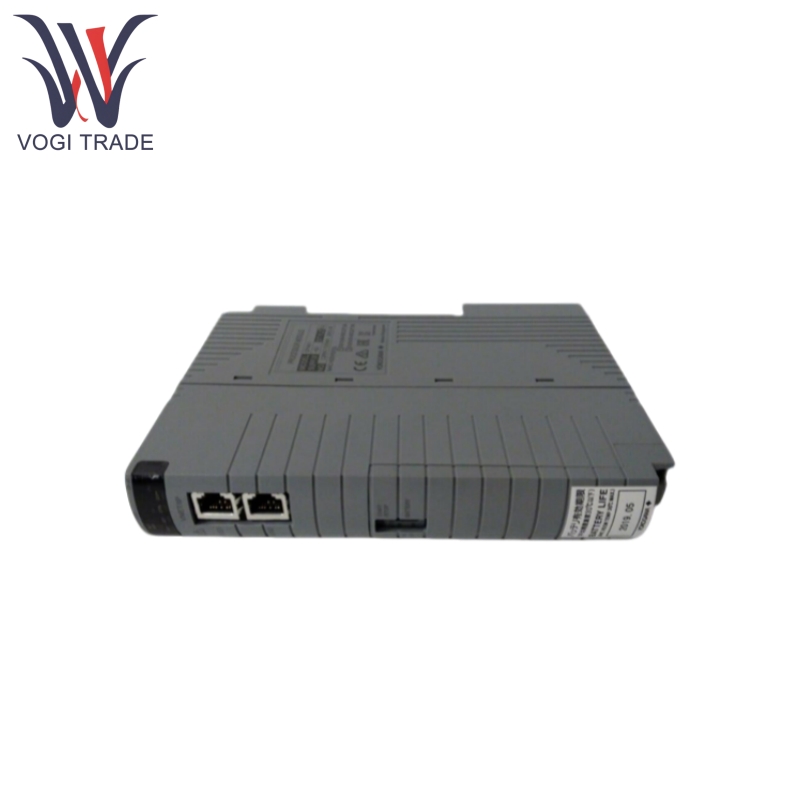

요코가와 CP461-50

제품 기능

Yokogawa CP461-50은 단일 모듈 고장의 경우 중단되지 않은 시스템 작동을 보장하기 위해 동일한 모델의 두 개의 CP461 모듈이 필요한 이중 중복 구성을 지원합니다.

Yokogawa CP461-50에는 듀얼 중복 VNET/IP 인터페이스가 장착되어있어 네트워크 통신의 간섭 방지 기능 및 연속성을 향상시킵니다.

Yokogawa CP461-50 메인 메모리는 배터리로 백업되므로 정전 후 최대 72 시간 동안 데이터 저장소를 유지할 수 있으며 배터리 충전 시간은 48 시간 이상이므로 정전 후 전원이 복원 될 때 빠른 데이터 복구를 보장합니다.

Yokogawa CP461-50은 ESB 버스 노드 장치 (ANB10) 및 광학 ESB 버스 노드 장치 (ANB11)를 포함하여 최대 13 개의 노드 장치/FCU를 연결할 수 있으며 ESB 버스 (광학 ESB 버스 포함)를 통한 I/O 채널의 확장을 지원합니다.

Yokogawa CP461-50은 2 개의 Ready Contact Outputs (NC, C 터미널)가 장착되어 있으며, 이는 30V DC, 0.3A Max입니다. FCU가 실패하면. FCU 고장 접촉 신호를 출력하고 캐비닛 환경 상태 (HK 버스 및 광학 ESB 버스를 통해)를 모니터링하고 HIS (Human-Machine Interface)에 HKU 작동 상태 및 시스템 경보를 표시 할 수 있습니다.

원리를 사용한 제품

Yokogawa CP461-50은 확장 노드 장치로부터 I/O 신호를 수신하고, 메모리에 저장된 제어 프로그램 (정전 후 72 시간의 배터리 백업 지원)을 실행하며 제어 명령을 현장 장치에 출력합니다.

듀얼 중복 구성에서 Yokogawa CP461-50은 단일 모듈 고장의 경우 동기식으로 작동하고 자동으로 전환하여 중단되지 않은 제어를 보장합니다.

Yokogawa CP461-50은 듀얼 중복 VNET/IP 인터페이스를 통해 상단 계층 시스템과 통신하고 ESB 버스 (광학 ESB 버스 포함)를 통해 확장 노드 장치와 상호 작용하여 분산 제어를 실현할 수 있습니다.

Yokogawa CP461-50은 Ready Contact 출력을 통해 FCU 작동 상태에 대한 실시간 피드백을 제공 할 수 있으며, 고장시 연결이 끊기 위해 접점을 트리거하고 환경 모니터링 및 경보 기능을 확장하기위한 선택적 HKU 인터페이스를 트리거합니다.
