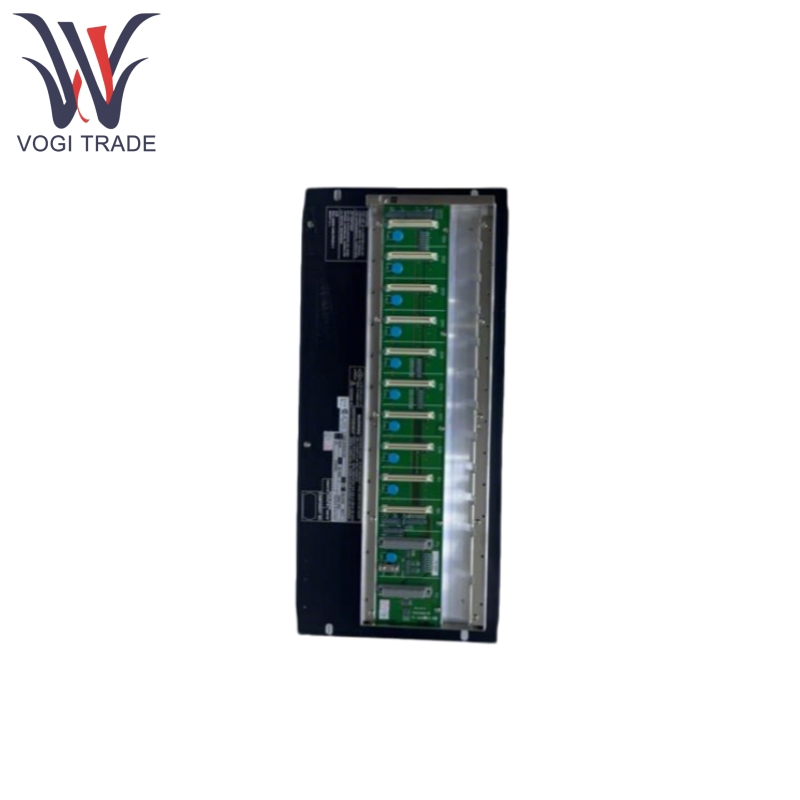

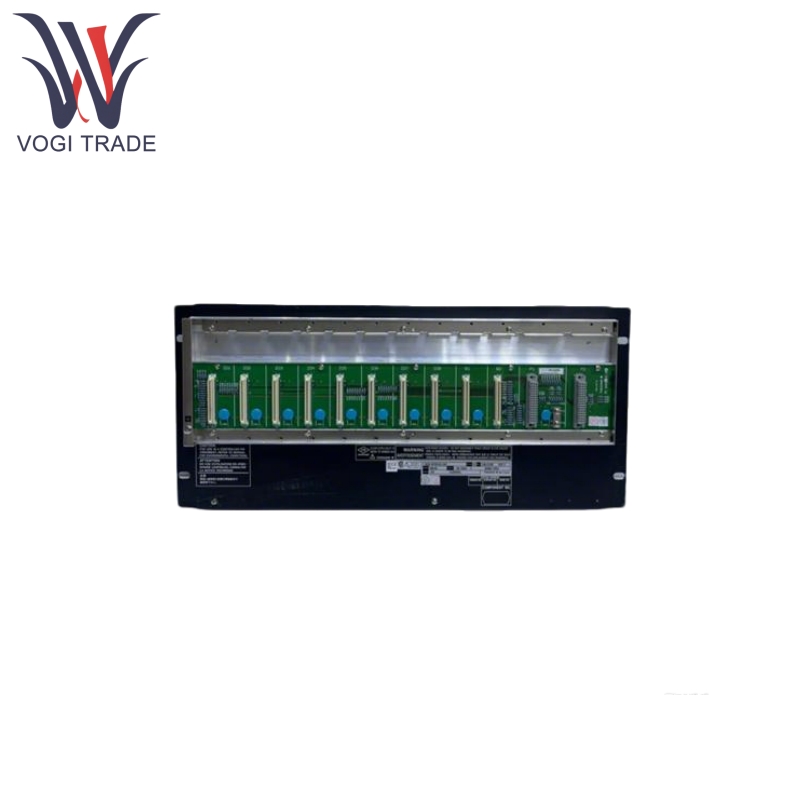

Yokogawa AFV10D-S41101

제품 기능

Yokogawa AFV10D-S41101은 하드웨어 고장의 경우 원활한 전환을 보장하기 위해 4 개의 CPUS 동기화 및 교차 체크를 갖춘 "Peer & Spare"(Pair Redundancy) 기술을 채택합니다. 전원 공급 장치 모듈은 1 : 1 중복이며 72 시간의 데이터 저장 (배터리 백업 포함)을 지원하므로 정전 후 중요한 데이터가 손실되지 않습니다.

Yokogawa AFV10D-S41101은 복잡한 프로세스의 요구를 충족시키기 위해 PID 제어, 순차 기능 차트 (SFC), 부동 소수점 작동 등을 포함한 다양한 제어 기능 블록을 지원합니다. 스캐닝 사이클은 고속 응답 시나리오 (예 : 비상 정지 시스템)에 적응하기 위해 구성 가능합니다 (50ms ~ 1s).

Yokogawa AFV10D-S41101은 원격 I/O 노드 (예 : AFS10D/AFG10D)를 지원하며 유해 영역 (구역 2)에 설치하여 현장 배선 비용을 줄일 수 있습니다. 아날로그 (4-20MA, MV), 디지털 (건식 접촉) 및 특수 신호 (Thermocouple, RTD) 입력 및 출력과 호환됩니다.

Yokogawa AFV10D-S41101에는 내장 VNET/IP 고속 실시간 통신 네트워크 (100MBPS)가 있으며 이는 운영자 스테이션 (HIS), 엔지니어 스테이션 (ES) 및 타사 시스템과의 원활한 통합을 지원합니다.

Yokogawa AFV10D-S41101은 Profibus-DP, Modbus RTU/TCP 등과 같은 산업 프로토콜을 지원하며 스마트 미터 및 PLC에 연결할 수 있습니다.

원리를 사용한 제품

Yokogawa AFV10D-S41101 계층 아키텍처를 통해 제어 로직을 실현합니다.

제어 계층 : CPU 모듈은 기능 블록 구성을 통해 제어 알고리즘을 실행하고 프로세스 로직 (예 : PID 조정, 인터록 보호)을 실현합니다.

통신 계층 : VNET/IP 네트워크는 실시간 성능을 보장하기 위해 운영 스테이션, 기타 제어 스테이션 및 타사 장치와의 데이터 상호 작용을 담당합니다.

I/O 레이어 : 분산 I/O 모듈은 전용 버스 (예 : ER 버스)를 통해 연결되어 필드 신호 및 출력 제어 명령을 수집합니다.

제품 매개 변수

다음은 Yokogawa AFV10D-S41101 세부 사양입니다
