진동 RPS6U 200-582-993-NHH

제품개요

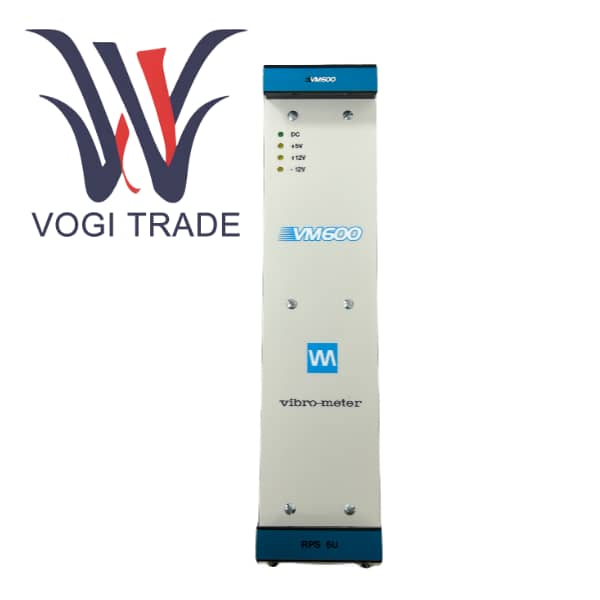

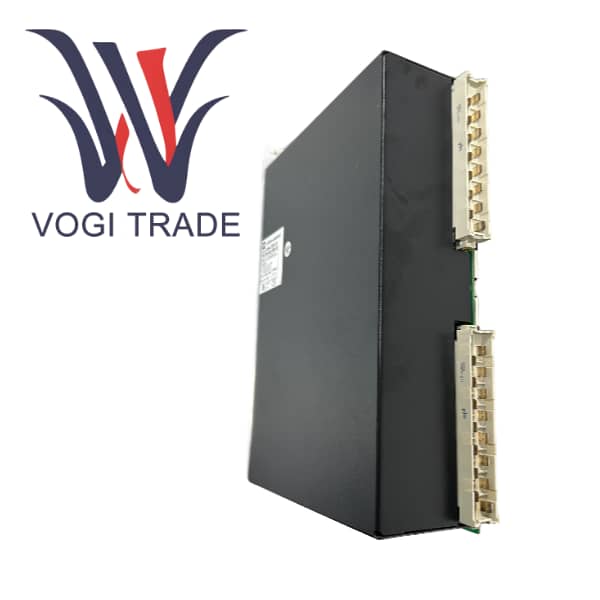

RPS6U는 Megite Sensing Systems가 VM600 Mk2/VM600 상태 모니터링 및 기계 보호 시스템 플랫폼을 위해 설계한 전용 6U 높이 랙 장착형 전원 모듈입니다. RPS6U 200-582-993-NHH는 전체 VM600 랙 내의 모든 처리 카드, I/O 카드 및 통신 카드에 안정적이고 신뢰할 수 있는 중복 DC 작동 전원을 제공합니다. 모델 200-582-993-NHH는 특히 RPS6U 전원 공급 장치의 "DC 입력 버전"을 나타내며 후면 패널에는 특정 구성이 있습니다. 주문 번호(PNR): 200-582-993-NHH

후면 백플레인 유형: 이 PNR은 실제로 전원 모듈 자체가 아닌 DC 입력 RPS6U와 함께 사용되는 후면 백플레인 어셈블리를 나타냅니다. 이 백플레인의 주요 특징은 2개의 독립적인 DC 전원 입력 단자를 제공하여 랙 내의 2개의 RPS6U 전원 공급 장치에 별도의 전원 공급을 허용함으로써 진정한 전원 이중화를 달성한다는 것입니다.

핵심 기능: 단일 전원 장애가 발생하는 경우에도 시스템의 원활하고 중단 없는 작동을 보장하기 위해 외부에서 제공되는 DC 전원 공급 장치를 VM600 랙 백플레인으로 변환 및 분배합니다.

즉, 200-582-993-NHH는 가용성이 높은 이중 경로 독립 DC 전원 VM600 시스템을 구축하기 위한 핵심 인프라 구성 요소입니다.

제품 사양 및 매개변수

제품 유형                                              VM600 Mk2/VM600 시스템 DC 입력형 백플레인 어셈블리

주문 번호 PNR                                     200-582-993-NHH

해당 VM600SYS 옵션 코드        F993,F930

전원 입력

수량                                                   2개의 독립 DC 입력

인터페이스                                                  나사 터미널 커넥터

전원 공급 장치 모드                                   랙 내의 두 RPS6U 전원 공급 장치에 대한 독립적인 입력 제공

이중화 지원                                 완전히 이중화된 외부 전원 공급 장치 시스템을 지원합니다. PS1과 PS2는 물리적으로 독립된 두 개의 DC 전원 공급 장치를 통해 전원을 공급받을 수 있습니다.

회로 보호                                      후면 백플레이트 자체에는 DC 입력에 대한 회로 보호 기능이 포함되어 있지 않습니다. 사용자는 외부 전원 공급 장치 측에 적절한 정격 값의 회로 차단기나 퓨즈를 설치해야 합니다.

적용 가능한 전원 모듈                          RPS6U의 DC 입력 버전용으로 특별히 설계되었습니다.

물리적 크기                                  표준 19인치 랙(높이 6U)과 호환됩니다.
