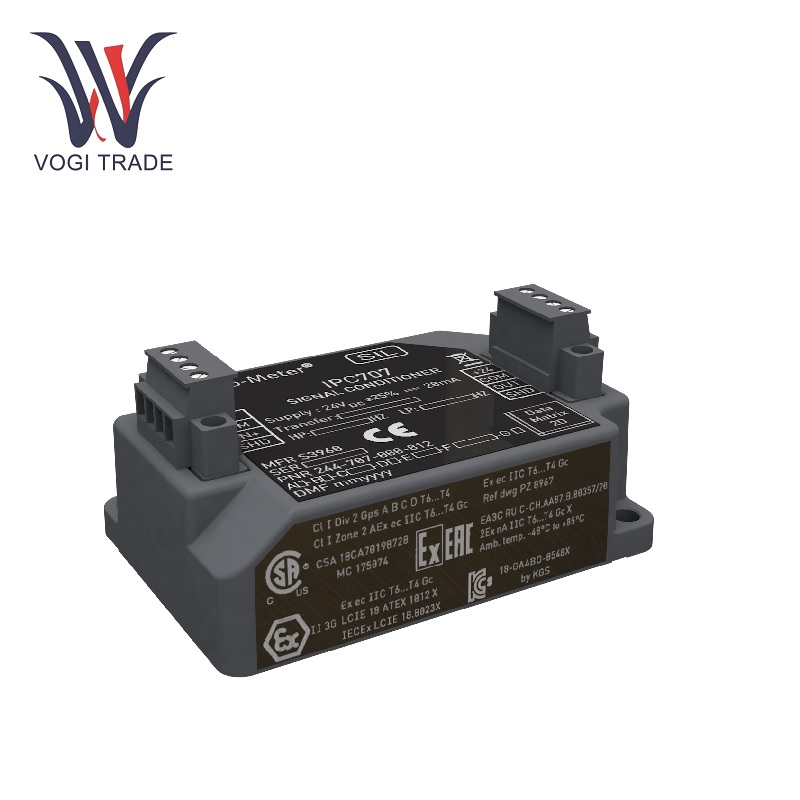

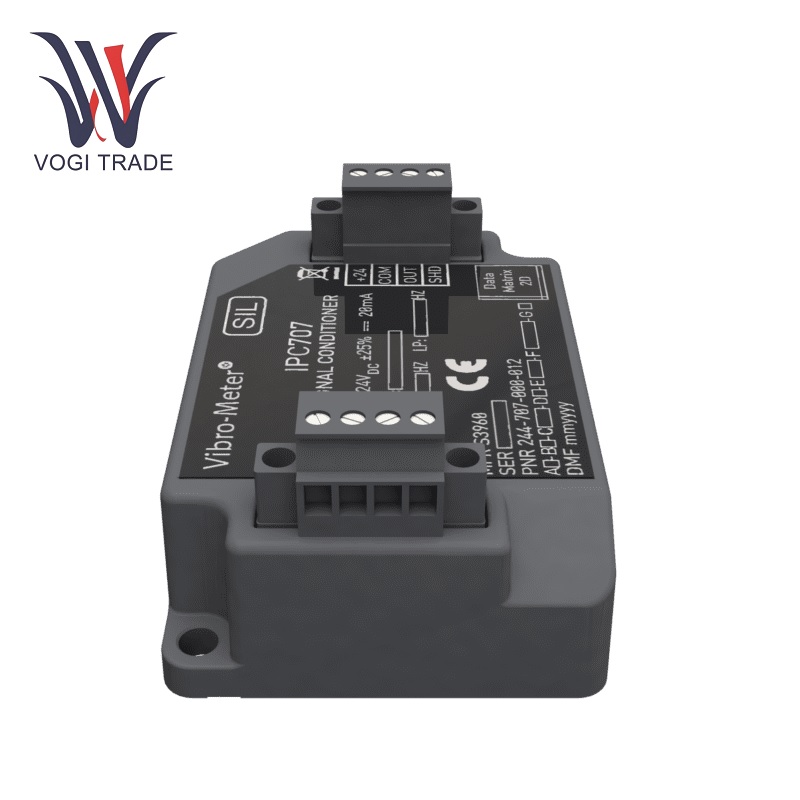

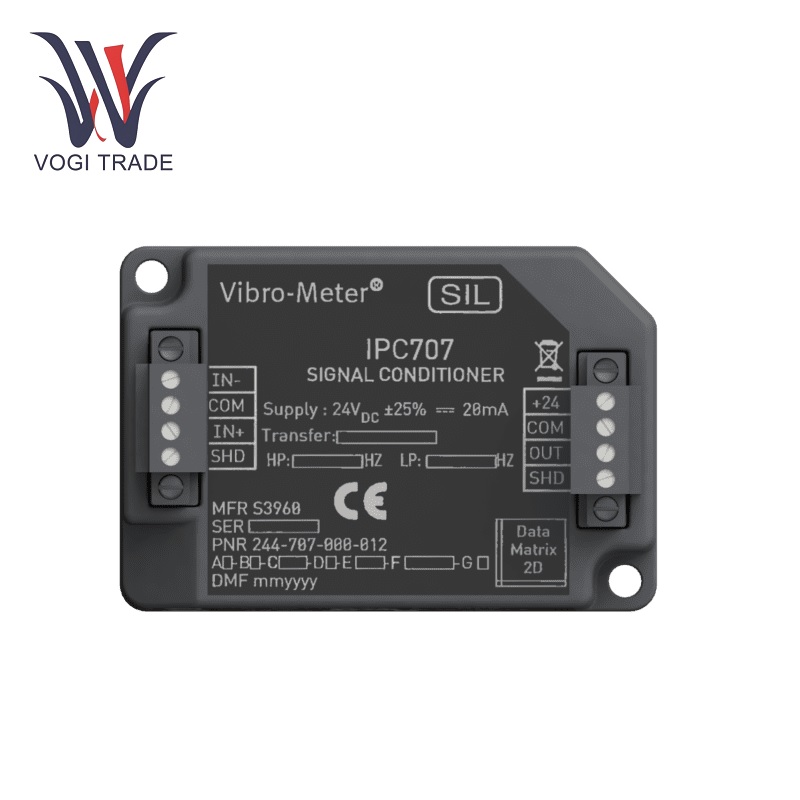

진동 IPC707

작동 매개 변수

측정 시스템 :CA 진동 센서 (가속도계)와 CP 동적 압력 센서의 두 가지 센서 유형. 이 다양성은 다양한 물리적 수량의 동적 측정을 가능하게하여 많은 응용 분야의 쉽게 모니터링 할 수 있습니다.

주파수 범위 :0.5에서 20,000 Hz의 매우 넓은 교대 필터로 인해이 필터는 물론 다양한 동적 동작이 가능합니다. 필터는 고역 통과 또는 저역 통과로 구성 할 수 있습니다. 독립적 인 구성 가능성은 측정 신호에서 관심있는 특정 주파수 구성 요소를 찾을 때 필터 특성을 조정하여 차별화 할 수있는 기능을 제공합니다.

감광도:진동 IPC707의 감도는 측정 단위와 함께 조정될 수 있습니다. 신호 증폭 - 스케일링은 정확하고 의미있는 측정 값을 생성하기 위해 연결된 센서 및 일반 측정 시스템의 특수 요구 사항과 일치합니다.

선형성 :0.2% 미만의 편차는 선형성이 우수한 것을 나타냅니다. 이 높은 선형성은 출력 신호가 입력 물리 수량을 정확하고 비례 적으로 나타내도록하여 측정 오류를 최소화하고 후속 데이터 분석 또는 제어에 대한 일관성을 제공합니다.

템퍼스트레이션 범위 :이상적인 작동 온도 범위는 -40 ~ 85 ° C (-40 ~ 185 ° F)입니다. 이 온도 범위에서 작동 할 수 있다는 것은 과정에 따라 온도 진폭이 넓은 범위에 걸쳐 다른 매우 가혹한 산업 조건을 포함하여 일부 기후 조건에서 조정 된 사용이 보장 될 수 있음을 의미합니다.

보호 등급: IP40 등급은 1mm보다 큰 견고한 물체와 물이 튀는 물에 대한 보호 기능을 제공하여 단일 보호 기능을 제공하며, 이는 일반적인 산업 조건에서 일하는 데 이상적이며 먼지 및 수분에 대한 어느 정도의 보호를 제공합니다.

유해 지역 인증 :위험한 위치에서 사용할 때 안전의 중요성 : Ex IA, AEX IA, EX EC, AEX EC, EX NA Certified IPC707은 잠재적으로 폭발성 대기에 사용하도록 설계 및 제조되었습니다. 석유, 가스 및 화학 산업에 사용하기에 적합하므로 대기 위험에 대한 옵션이됩니다.

제품 functi온스

신호 컨디셔닝:진동 IPC707의 주요 기능은 가속도계 (CA) 및 동적 압력 센서 (CP)의 신호를 조절하는 것입니다. 이 프로세스 동안, 이들 압전 센서에 의해 생성 된 전하 신호는 모니터링 시스템의 다른 요소로의보다 쉽게 ​​처리 및 전송을 위해 전류 또는 전압 신호로 변환되며, 증폭, 필터링 및 바이오-인텔리전스 통합을 통한 신호의 더 나은 해석 : 추가 분석 및 제어를위한 신호 품질 향상.

C자격이없는 전송 기능 :진동 IPC707을 사용하면 감도 및 측정 단위와 같은 매개 변수를 포함하여 측정 장치에 대해 전송 기능을 구성 할 수 있습니다. 이 장치 구성을 사용하면 측정 성능 요구 사항을 충족하는 동안 여러 센서의 작동 범위 내에서 작동 할 수 있습니다. 이를 통해 다른 시스템이 정확하고 일관된 측정 출력을 보장합니다. 또한, 적분기를 선택적으로 켜서 속도 형태의 출력을 제공하여 신호 컨디셔너의 기능을 더 확장 할 수 있습니다.

필터링 기능 :진동 IPC707의 고역 통과 및 저역 통과 필터를 조정하여 측정에서 원치 않는 노이즈와 간섭을 진정으로 필터링 할 수 있도록 조정할 수 있습니다. 이는 관심있는 기본 주파수 구성 요소를 추출하면서 신호 대 잡음비를 개선하여 장비의 상태를보다 정확하게 모니터링하고 진단하기위한 것입니다. 전송 게인 및 입력 임피던스 설정을 통해 필터를 자유롭게 조정할 수 있으며, 이는 실제로 신호 처리에서 매우 유연합니다.

진단 회로 :진동 IPC707에는 센서, 케이블 및 신호 컨디셔너를 포함하여 전체 측정 체인의 건강에 대한 정보를 지속적으로 제공하는 내장 진단 회로가 있습니다. 이를 통해 누적 된 센서 층 진단이 무언가가 실패하거나 비정상적 일 수 있다는 초기 징후를 보여 주면 유지 보수 개입 또는 운영 전략의 변경이 가능합니다. 이 정보는 종종 경보를 유발하거나 연산자를 경고하는 기초를 형성하여 더 큰 문제로 발전하기 전에 임박한 문제를 경고합니다. 모니터링 시스템은 매우 편리합니다.

응용 프로그램

산업 기계 모니터링 :진동 IPC707은 모터, 펌프, 압축기 및 터빈을 포함한 산업 기계의 진동 및 압력을 모니터링하는 데 공장에서 일반적으로 사용됩니다. 지속적인 모니터링은 가능한 초기에 불균형, 오정렬, 베어링 마모 및 캐비테이션과 같은 기계 고장을 감지하여 계획되지 않은 가동 중지 시간을 최소화하고 전반적인 장비 생산성 및 신뢰성을 향상시켜 예측 유지 보수를 가능하게합니다.
