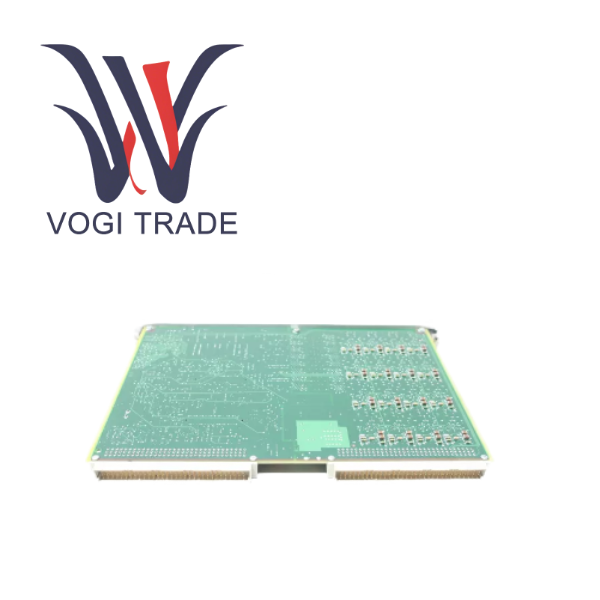

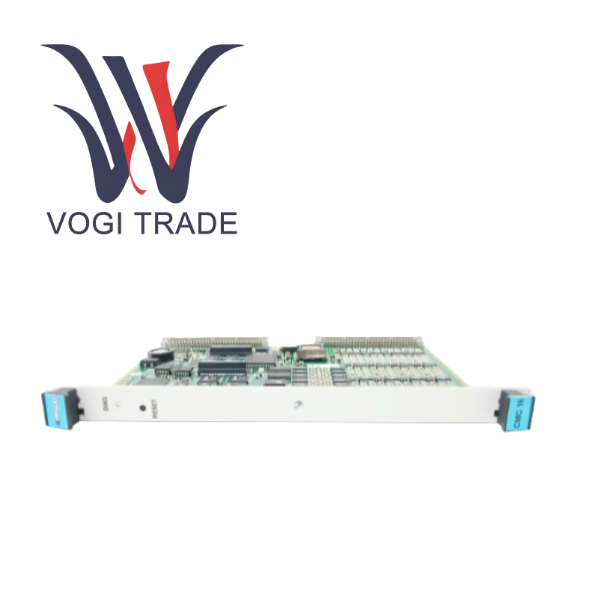

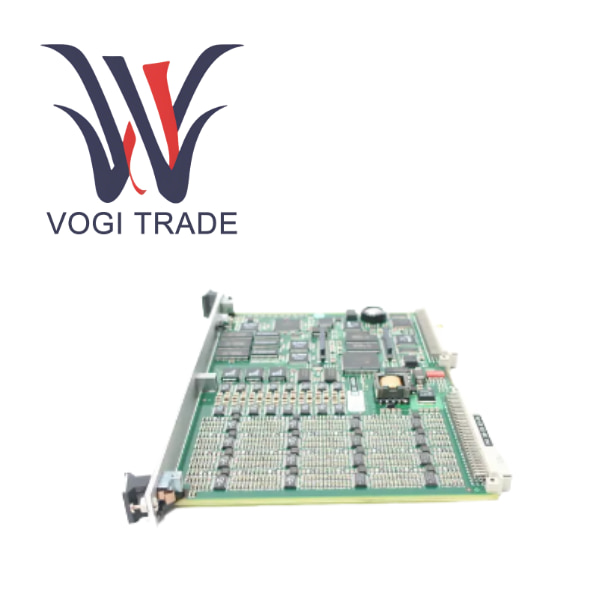

진동 CMC16 200-530-012-012

제품 사양 및 매개변수

제품 시리즈       Vibro-Meter VM600 상태 모니터링 시스템

모듈 유형         상태 모니터링 카드

모델                  CMC16

주문 번호      200-530-SSS-HHh

채널 및 입력 사양

동적 채널 수           16개, 각 채널은 독립적으로 구성 가능

채널 유연성

처음 4개 채널                         동적 신호 입력 또는 속도/위상 참조 입력으로 구성 가능

다음 12개 채널                       동적 신호 입력 또는 프로세스 값 입력으로 구성 가능

A/D 변환기                           채널당 독립적인 14비트 ADC. PC로 전송되는 데이터는 12비트 + 부호비트

최대 샘플링 속도            채널당 51.2kHz

입력 전압 범위                  0.1, 0.2, 0.5, 1.0, 2.0, 4.0, 10.0, 20.0V FS

입력 전압 범위                 -24V ~ +24V FS

앤티앨리어싱 필터                     독립적이고 프로그래밍 가능한 추적 앤티앨리어싱 필터, 차단 주파수의 1.56배에서 >70dB 감쇠

신호 대 잡음비                 >70dB(최대 10kHz), >60dB(20kHz)

신호 처리 기능

FFT 해상도                          최대 3200라인

동기식 샘플링               15RPM~30,000RPM 범위의 속도를 기준으로 주문 추적 지원

비동기 샘플링             고정 주파수 범위 샘플링 지원(최대 20kHz)

처리 출력                     각 채널은 다음을 포함하여 완전히 구성 가능한 10개의 처리 출력을 생성할 수 있습니다.

시간 도메인 값                  RMS, 피크, 피크-피크, 트루 피크, 트루 피크-피크, 갭, Smax

주파수 도메인 값          임의로 구성 가능한 주파수 대역 에너지

알람                                      각 처리 출력은 지연 데드존이 있는 6개의 구성 가능한 알람으로 구성 가능

통신 및 저장

통신 인터페이스          이더넷 및 RS-485 직렬 링크

온보드 버퍼 스토리지           일시적인 네트워크 통신 중단 시 데이터 캐싱을 위한 1MB RAM

프로세서                                Zilog Z8S180 마이크로컨트롤러 + Motorola 56002 DSP

물리적, 환경적

아키텍처                            VME

크기 HxWxD                            262mm x 20mm x 187mm

작동 온도            -25°C ~ +65°C

전원 공급 장치                          5 VDC ± 5%, 소비 전력 15W

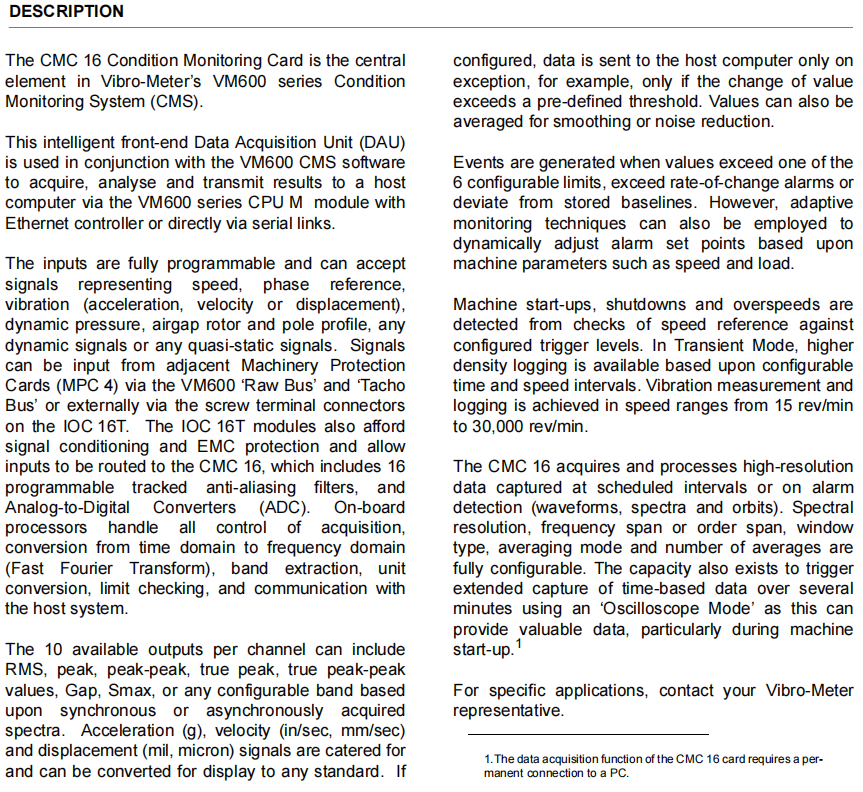

제품 기능 특징

진정한 16채널 동기 획득

각 채널에는 독립적인 ADC와 앤티앨리어싱 필터가 있어 16개 신호 모두가 시간에 맞춰 완전히 동기화되도록 보장합니다. 이는 궤도 추적 및 다중 평면 동적 균형 조정과 같은 고급 분석에 매우 중요합니다.

강력한 온보드 지능형 처리

DSP + MCU 아키텍처를 통해 CMC16은 대부분의 컴퓨팅 작업을 로컬에서 완료할 수 있으며 원시 파형 대신 중요한 특성 값 또는 경보 이벤트만 업로드하여 네트워크 대역폭과 상위 컴퓨터 리소스를 크게 절약할 수 있습니다.

유연한 채널 구성 및 다양성

하나의 카드로 진동, 속도, 프로세스 변수 등 여러 신호를 동시에 처리할 수 있어 시스템 구성과 배선이 단순화됩니다.

포괄적인 기계 보호 및 상태 모니터링

6단계 지연 경보는 매우 정확한 보호 논리를 제공합니다.

적응형 모니터링 기능은 속도, 부하 등의 기계 매개변수를 기반으로 경보 임계값을 동적으로 조정하여 잘못된 경보를 방지할 수 있습니다.

과도 모드는 시작 및 종료와 같은 중요한 프로세스 중에 더 높은 밀도로 데이터를 기록하여 귀중한 오류 정보를 캡처할 수 있습니다.

다중 데이터 수집 모드

배경                            정기 모니터링

로그온 일정/알람       고해상도 데이터 기록

오실로스코프 모드                   과도 충격 이벤트 분석을 위해 최대 11분의 원시 시간 영역 파형을 지속적으로 캡처할 수 있습니다.

높은 신뢰성 설계

네트워크 연결 끊김을 처리하기 위한 온보드 버퍼 스토리지

핫 스와핑 지원으로 시스템 작동 중 카드 교체 및 자동 재구성 가능
