TQ912 111-912-000-01X-A1-B1-E5000-F0-H05

제품 사양

TQ912 111-912-000-01X-A1-B1-E5000-G0-H05 기반 근접 측정 체인은 움직이는 기계 요소의 상대 변위를 비접촉식으로 측정하고 센서 팁과 대상 사이의 거리에 비례하는 출력 신호를 제공합니다.

TQ912 111-912-000-01X-B1-B1-E5000-G0-H05 기반 근접 측정 체인은 TQ9XX 근접 센서, 옵션 인 EA90X 확장 케이블 및 특정 산업 응용 프로그램을 위해 구성된 IQS900 신호 컨디셔너로 구성됩니다.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 근접 센서는 활성 부품을 가지고 있으며, 이는 PPS (폴리 페닐 렌 설파이드), 고성능, 고소득 열로 형성으로 만든 장치 끝 내부에 성형 된 와이어 코일입니다. 센서 본체는 스테인레스 스틸로 만들어졌습니다. 모든 경우에, 대상 재료는 금속성이어야합니다.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05는 리버스 마운트 응용 프로그램을 위해 설계되었습니다. 센서 본체는 메트릭 또는 제국 스레드와 함께 사용할 수 있으며 자체 잠금 소형 동축 커넥터로 종료 된 필수 동축 케이블이 특징입니다.

제품 매개 변수

시스템 (체인) 교정 :

교정 온도 : +23 ° C ± 5 ° C

대상 재료 : VCL 140 강철 (1.7225)

시스템 (체인) 길이 :

1 M :

확장 케이블이없는 1.0m 적분 케이블

5m :

0.5m 통합 케이블 + 4.5m 확장 케이블

1.0m 통합 케이블 + 4.0m 확장 케이블

1.5m 통합 케이블 + 3.5m 확장 케이블

2.0m 통합 케이블 + 3.0m 확장 케이블

5.0m 확장 케이블이없는 적분 케이블

10m :

0.5m 통합 케이블 + 9.5m 확장 케이블

1.0m 통합 케이블 + 9.0m 확장 케이블

1.5m 통합 케이블 + 8.5m 확장 케이블

2.0m 통합 케이블 + 8.0m 확장 케이블

5.0m 통합 케이블 + 5.0m 확장 케이블

확장 케이블이없는 10.0m 적분 케이블

시스템 (체인) 길이 트리밍

1m 측정 체인의 TSL : 0.9m 분

5m 측정 체인의 TSL : 4.4m 분

10m 측정 체인의 TSL : 8.8m 분

환경

온도 범위 센서 :

-40 ~ 180 ° C (-40 ~ 356 ° F) 작동

180 ~ 220 ° C (356 ~ 428 ° F) 최대 2 시간 동안 단기 생존

센서 및 케이블 링 : 전 영역에서 사용하기위한 온도

케이블, 커넥터 및 선택적 보호 : -40 ~ 200 ° C (-40 ~ 392 ° F)

제품 응용 프로그램

산업 장비 조건 모니터링 :

TQ912 111-912-000-01X-B1-B1-E5000-F0-G0-H05는 샤프트 상대 진동, 동적 간격 및 증기, 가스 및 수상 터빈, 발전기, 터보 컴프레서 및 펌프와 같은 회전 기계에 위치에 적용됩니다. 석유 화학, 전력, 야금 및 기타 산업 에서이 장치는 샤프트의 운영 상태를 모니터링하여 장비 결함과 숨겨진 위험을 제 시간에 안전하고 안정적인 생산을 유지할 수 있습니다.

의료 로봇 공학 :

TQ912 111-912-000-01X-B1-B1-B1-E5000-F0-G0-H05는 Stryker Mako Surgical Robot, Medtronic Hugo Ras Surgical Robot 및 German Aerespace Center (DLR) Surgical Robot Miro와 같은 수술 및 재활 로봇에서 로봇 시스템 제공 업체가 사용합니다. 높은 토크, 높은 제어 정밀도, 작은 크기 및 가벼운 무게를 기반으로 좁은 공간에서 미세한 치료를 수행 할 수 있으며 정확한 개인 의료 서비스를 수행 할 수 있습니다.

비상 구조 :

TQ912 111-912-000-01X-A1-B1-B1-E5000-F0-G0-H05는 Gen 7 Combat Application Tourniquet (C-A-T)과 함께 사용되므로 첫 번째 응답자가 직무를 수행하고 필요할 때 쉽고 쉬운 재판매를 보장 할 수 있습니다. 컴팩트 한 디자인은 토너켓을 안전하게 보유하고 있으며 평범한 법 집행 요원과 같은 광범위한 법 집행 요원에게 적합합니다.

기계 도면

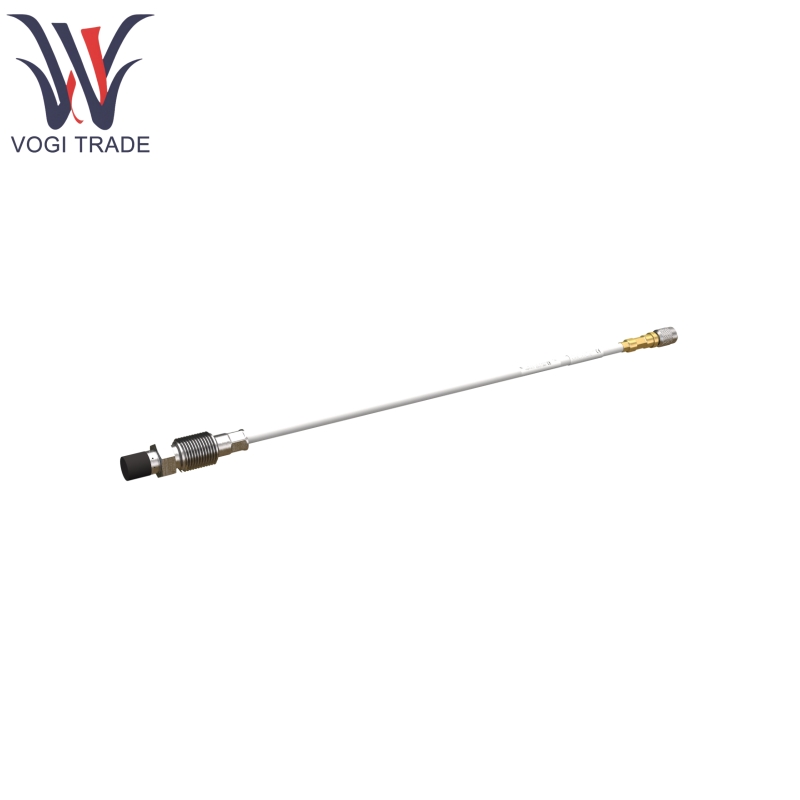

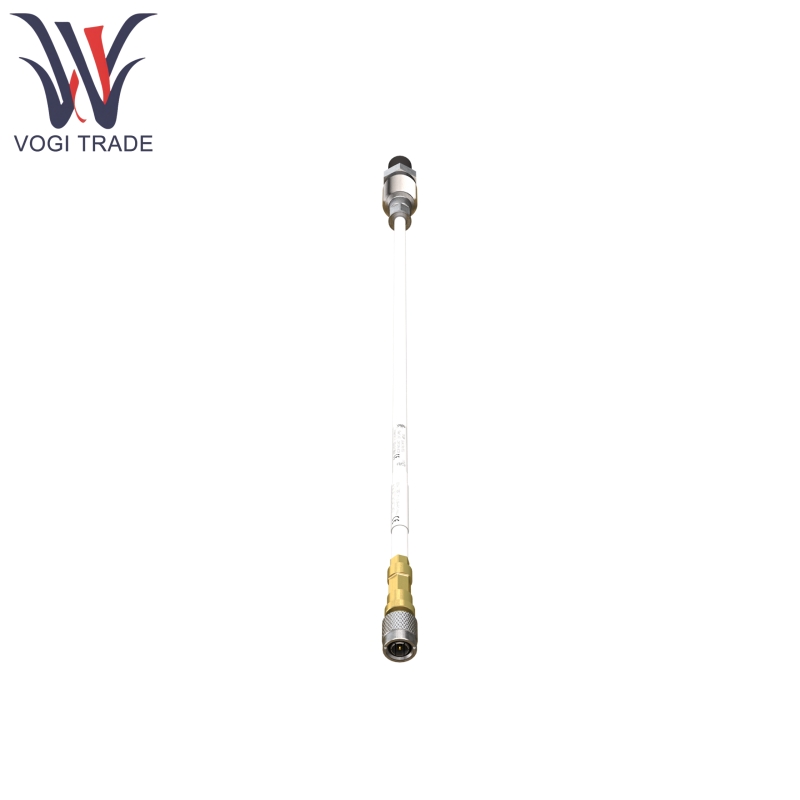

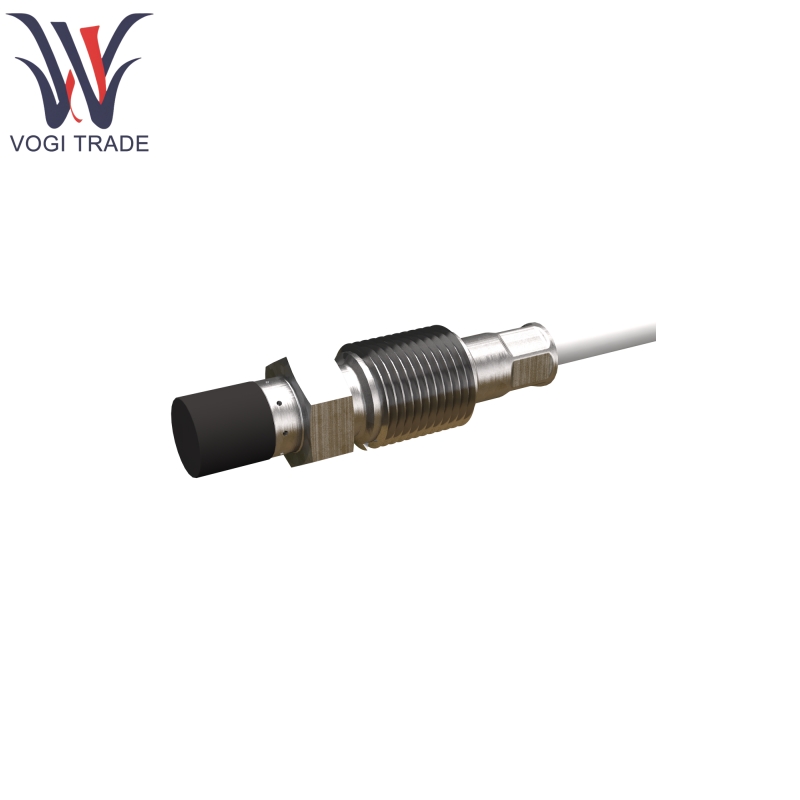

TQ912 111-912-000-01X-A1-B1-E5000-G0-H05 근접 센서

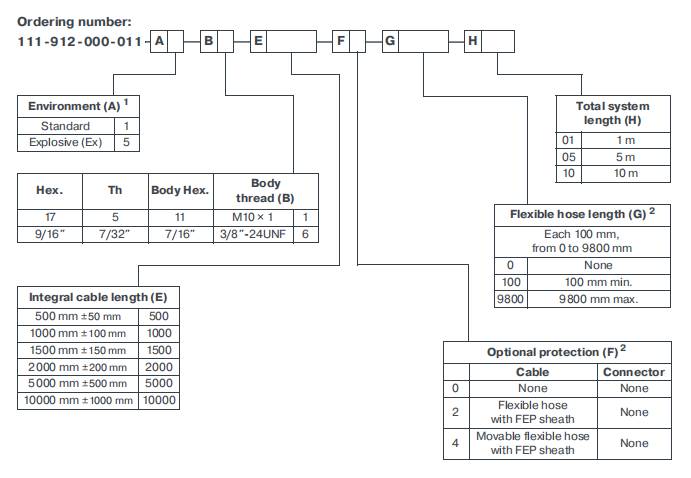

주문 번호
