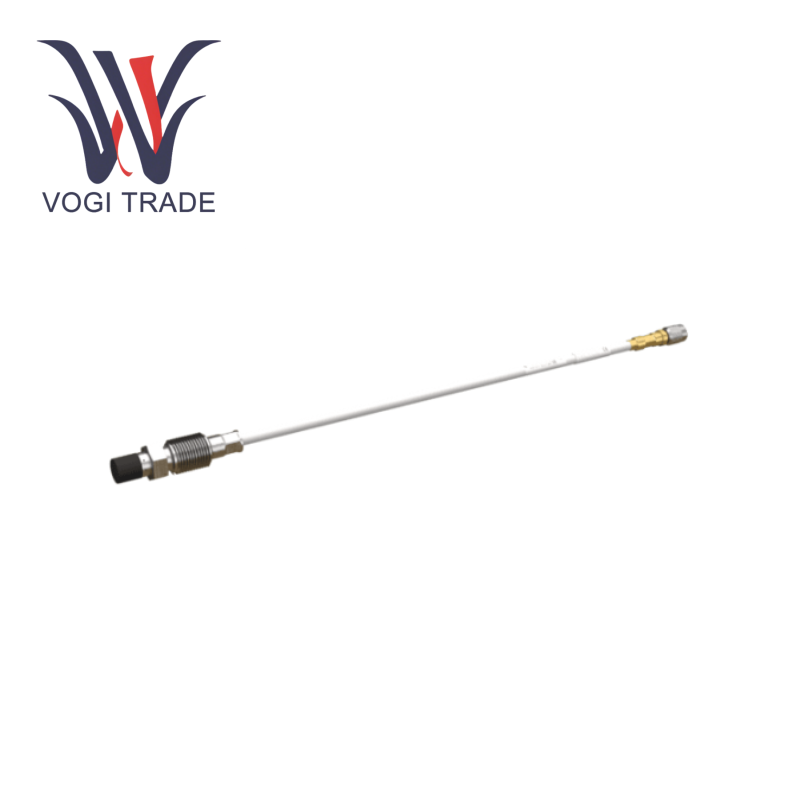

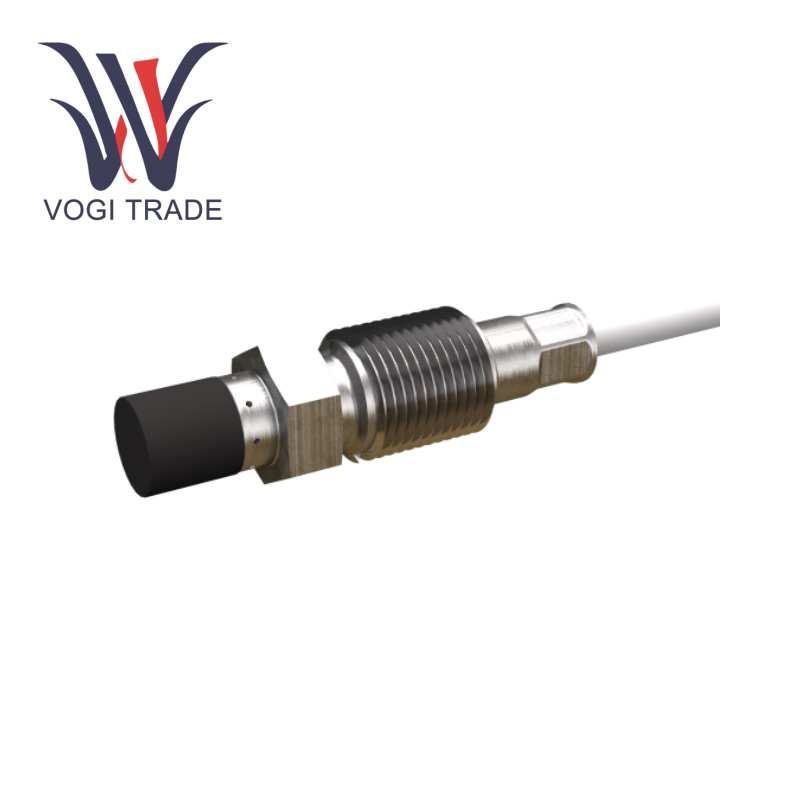

TQ912 111-912-000-011-B1-E1000-F0-H10

핵심 매개 변수

선형 범위 : 2 mm (0.15–2.15 mm)

감도 : 8 mV/μm (전압 출력)

주파수 응답 : DC – 20kHz (-3 dB)

작동 온도 : -40 ° C ~ +180 ° C (단기 220 ° C/2H)

보호 수준 : IP68 (프로브)

압력 저항 : 6 바 (100 psid)

재료 : AISI 316L 스테인레스 스틸 하우징 + PPS 고온 엔지니어링 플라스틱 프로브

설치 : 메트릭 스레드 (역 설치)

충격 저항 : 15g (11ms 반 사이즈 파도)

케이블 길이 : 1m 적분 케이블 (확장 없음)

출력 신호 : 원래 전압 (IQS900 컨디셔너 필요)

인증 표준 : -API 670 5th Edition

IECEX/ATEX 폭발 방지 (EX 버전 구성 요소가 필요합니다)

-IL 2 (IEC 61508)

핵심 장점

1. 극한 환경에서 신뢰할 수있는 작동

180 ° C 연속 작동 + 220 ° C 단기 생존, 가스 터빈 배기 섹션, 유압 시스템 고온 면적에 적합합니다.

IP68 Protection + FEP 외피 (선택 사항)는 오일, 화학 부식 및 고압 플러싱에 저항합니다.

2. 미크론 수준 정확도 보증

온도 보상 알고리즘은 장기 안정성을 보장하기 위해 -30 ° C ~ 150 ° C 드리프트 (오차 <5%)를 제거합니다.

20 kHz 와이드 주파수 응답은 고주파 진동 이벤트 (예 : 베어링 고장의 초기 고조파)를 포착합니다.

3. 안전 및 진단 통합

진단 IQS900과 쌍을 이룰 때 TQ912 111-912-000-011-B1-B1-E1000-F0-H10은 체인 결함 (센서/케이블/컨디셔너)을 실시간으로 표시하기 위해 한계 (<-20.5ma 또는> -15.5MA)를 초과합니다.

SIL 2 "Design Level"인증, 기능 안전 시스템 (예 : 과속 보호 OD)에 직접 사용됩니다.

4. 모듈 식 및 빠른 업그레이드

완전히 교환 가능한 구성 요소는 기존의 TQ4XX 시스템 (예 : IQS900 교체 IQS45X)을 직접 대체 할 수 있습니다.

TQ912 111-912-000-011-B1-B1-E1000-F0-G0-H10은 시스템 응답을 최적화하기 위해 현장 체인 길이 미세 조정 (± 0.1m 전기 보정)을 지원합니다.

일반적인 응용 프로그램 시나리오

에너지 및 전력 : 증기 터빈 샤프트 진동 모니터링, 가스 생성기 축 변위 보호

석유 및 가스 화학 산업 : 원심 압축기 베어링 진동 분석, 펌프 씰 제거 제어
