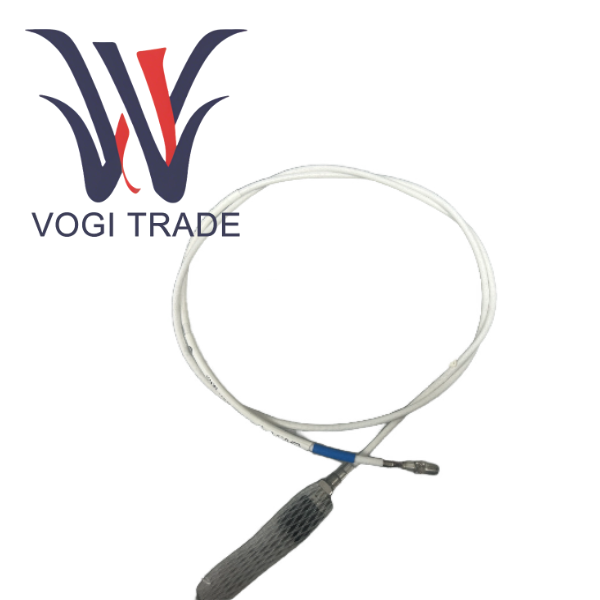

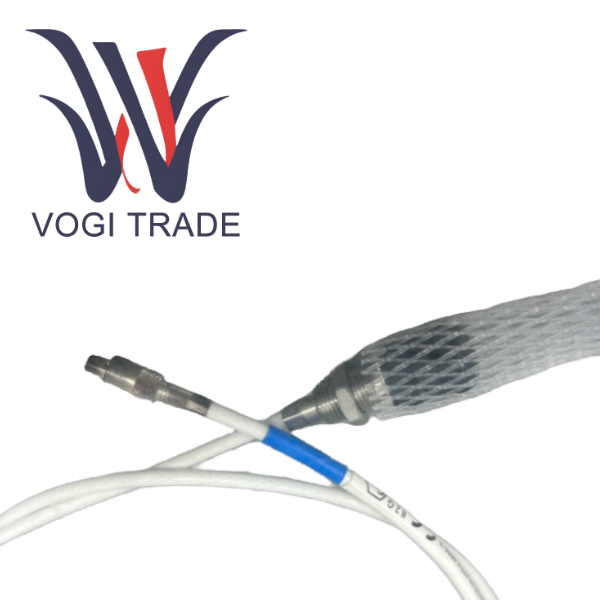

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05

제품 수명어뷰

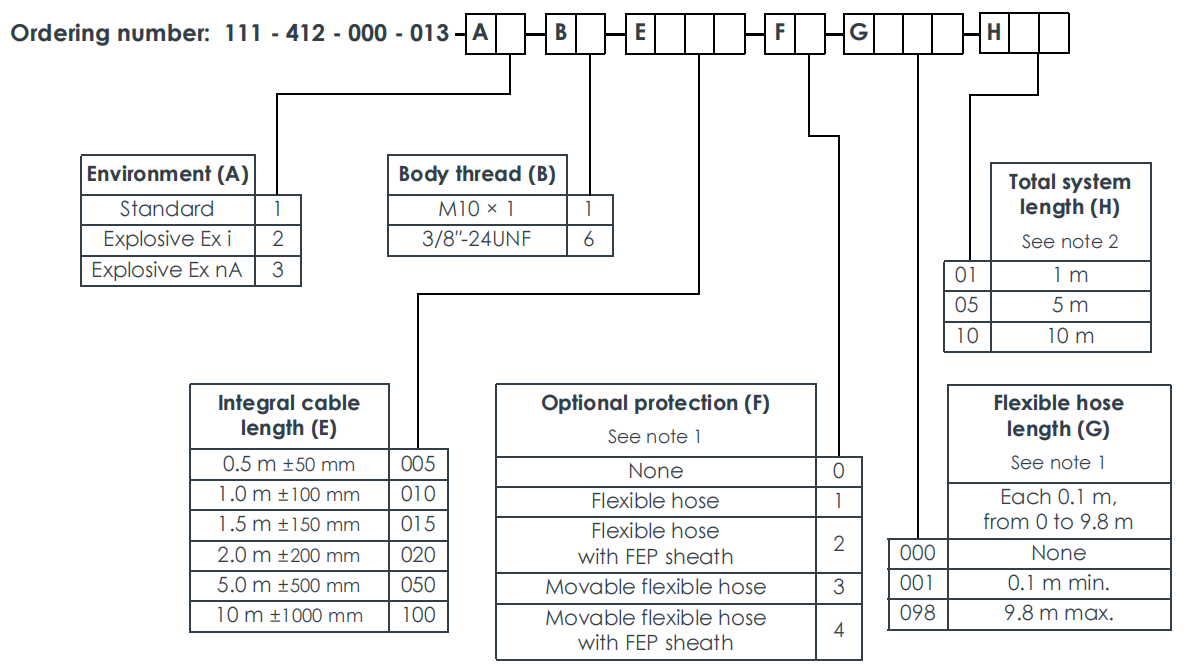

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05의 모델 코드 분석은 다음과 같습니다.

111-412-000-013: 기본 제품 번호, TQ412 시리즈 센서로 명확하게 표시됨

A1: 표준 산업 버전을 나타내는 환경 옵션, 방폭(Ex) 인증 없음, 일반 산업 환경에 적합

B6: 3/8 "-24 UNF 임페리얼 스레드를 나타내는 스레드 유형. 이는 북미 시장에서 매우 일반적인 가는 스레드 균일 스레드 사양입니다.

E050: 내장 케이블 길이, 5.0m ± 0.5m의 통합 FEP 동축 케이블을 나타냅니다.

F2: FEP 외피가 있는 유연한 스테인레스 스틸 호스를 나타내는 선택적 보호입니다. 이는 탁월한 기계적 보호 및 화학적 보호 기능을 제공합니다.

G050: 유연한 호스 길이, 5.0미터 길이의 보호 호스를 나타냅니다.

H05: 총 시스템 길이. 이 센서가 5미터의 완전한 측정 체인을 형성하도록 설계되었음을 나타냅니다. 이 구성에서는 내장 케이블의 길이가 이미 5m이므로 일반적으로 케이블 EA402를 추가로 연장할 필요가 없습니다.

적용 산업 범위

이 모델 TQ412는 범용 센서는 아니지만 특정 장비 표준과 고위험 산업 환경의 교차 요구 사항에 맞게 맞춤 제작되었습니다.

북미 에너지 및 전력 산업

대표적인 장비 : GE, Westinghouse 등 제조사에서 제조한 F급/HA급 가스터빈 및 초임계 석탄화력 증기터빈

특정 적용 포인트

압축기/터빈 베어링 하우징의 내부 공간은 매우 좁으며, 고온 가스 누출의 위험이 있습니다. TQ412의 역설치 설계를 통해 케이블이 고온 영역을 피하면서 냉각 공기 덕트를 따라 테일에서 인출될 수 있습니다. F2 호스는 150°C 이상의 온도에서 복사열과 윤활유가 튀는 것을 견딜 수 있습니다.

수소 누출을 방지하려면 발전기 여자단 밀봉 베어링의 축방향 변위를 모니터링해야 합니다. 이 영역은 수소-오일 혼합물로 채워져 있습니다. FEP 외장은 씰링 오일의 장기간 침식을 방지할 수 있으며 스테인리스 스틸 호스는 유지 관리 도구로 인한 우발적인 절단으로부터 보호됩니다.

작업 조건 문제: 시작 및 종료 중 열 충격(-20°C ~ +180°C), 강한 전자기 간섭 및 지속적인 진동.

이 모델의 B6 나사산은 원래 OEM 공장 구멍 위치와 완벽하게 일치하며 태핑 수정이 필요하지 않습니다. F2 보호는 최대 8~10년의 주요 정밀검사 주기 동안 유지보수가 필요 없는 작동을 보장합니다.

석유화학산업

일반적인 장비에는 에틸렌 분해 가스 압축기, 수소화 처리 순환 수소 압축기 및 대규모 촉매 분해 메인 팬이 포함됩니다.

특정 적용 포인트

압축기 실린더 내부의 스테이지 간 씰을 사용하여 로터 정렬 상태를 모니터링할 수 있습니다. 여기에는 H2S, NH₃, 아민액 등 부식성이 강한 매체가 있습니다. FEP 외장은 이러한 화학물질에 오랫동안 저항할 수 있는 몇 안 되는 재료 중 하나입니다.

FCC 메인 팬의 입구 가이드 베인 작동기 근처 환경은 마모성이 높은 촉매 분진으로 가득 차 있습니다. 스테인리스 호스는 먼지가 케이블에 들어가 절연 불량을 일으키는 것을 방지하기 위해 물리적 장벽을 형성합니다.

작업 조건 문제: 화학적 부식, 먼지 침식, 고온 및 폭발 가능성이 있는 환경.

이 모델의 F2 구성은 "화학 + 침식"이라는 이중 위협을 처리할 수 있는 유일하고 신뢰할 수 있는 솔루션입니다. 5m 내장 케이블은 위험한 지역에 연결 지점을 추가하지 않고 본질 안전 배선 원칙을 준수합니다.
