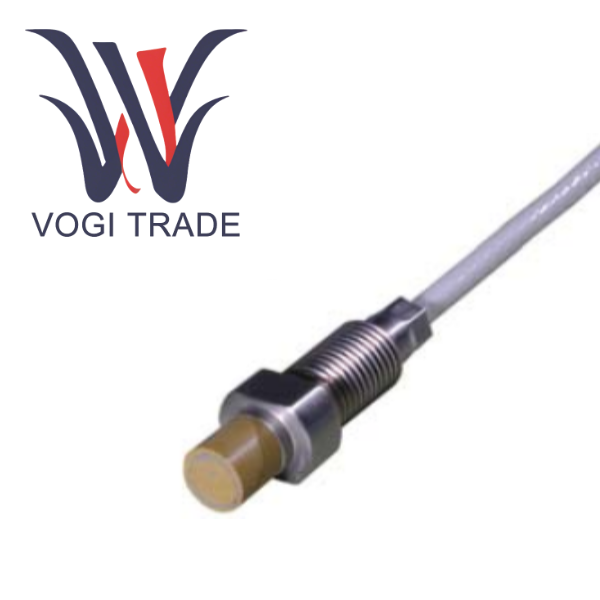

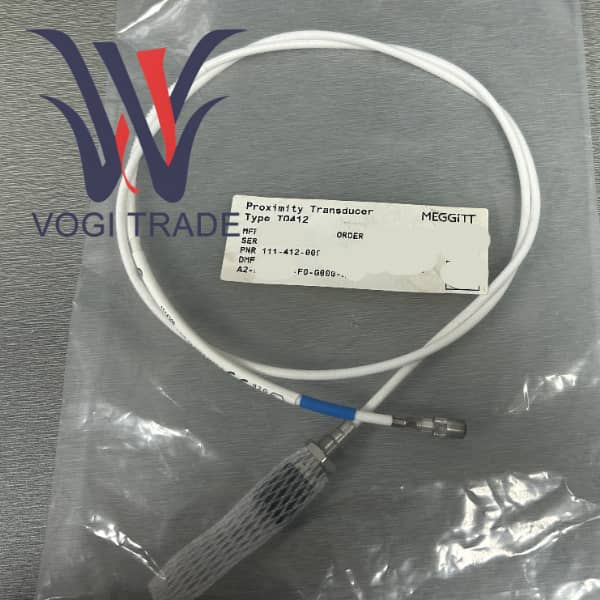

TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05

제품 수명어뷰

이 제품 모델 TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05의 특정 구성은 다음과 같이 정의됩니다.

A1: 표준 환경 버전, 비방폭형.

B6: 영국식 나사산 3/8"-24 UNF를 채택하여 표준 프로브 장착 구멍에 설치하기에 편리합니다.

E050: 통합 케이블 길이는 5.0m ± 500mm입니다.

F0/G000: 추가적인 유연한 스테인리스 스틸 보호 호스 또는 FEP 보호관이 없습니다.

H05: 전체 측정 체인(센서 + 연장 케이블)의 총 시스템 길이는 5미터입니다. 통합 케이블의 길이가 이미 5m이므로 추가 EA402 연장 케이블이 필요하지 않습니다.

이 센서는 교정되고 상호 교환 가능한 완전한 측정 시스템을 공동으로 구성하기 위해 IQS450 신호 컨디셔너와 함께 사용해야 합니다. 작동 원리는 와전류 효과를 기반으로 합니다. 센서 프로브 끝에 있는 코일을 통해 고주파 전자기장이 생성됩니다. 금속 타겟 표면이 접근하면 타겟 표면에 와전류가 유도되어 코일의 임피던스가 변경됩니다. IQS450 신호 처리기는 이러한 변화를 감지하고 프로브와 대상 표면 사이의 간격에 비례하는 전압 또는 전류 신호를 출력합니다.

장점

뛰어난 측정 성능과 안정성

높은 선형성 및 반복성: 보정된 2mm 또는 4mm 범위 내에서 출력 신호는 간격과 고도로 선형적인 관계를 나타내며 비선형 오류는 매우 작습니다. 이러한 높은 선형성은 축 궤적을 정확하게 캡처하고 사소한 불균형이나 정렬 불량 결함을 식별하는 데 중요합니다.

넓은 주파수 응답은 저주파 샤프트 변위를 정확하게 측정할 뿐만 아니라 고주파 진동 구성요소를 완전히 포착하여 포괄적인 상태 모니터링 요구 사항을 충족합니다.

센서와 매칭 레귤레이터로 구성된 시스템은 뛰어난 온도 보상 성능을 갖도록 설계되었습니다. -40°C ~ +180°C의 작동 범위 내에서 감도 드리프트는 5% 미만으로 엄격하게 제어됩니다. 이는 증기 터빈의 시동 및 정지 중에 급격한 온도 변화가 있더라도 측정 데이터의 신뢰성이 유지되어 온도 드리프트로 인한 잘못된 경보를 방지한다는 의미입니다.

비교할 수 없는 내구성과 환경 적응성

IP68 보호 등급을 갖춘 프로브 헤드는 완전히 밀봉되어 기름, 물 또는 기타 액체에 담가도 오랫동안 작동할 수 있습니다. 베어링 박스 내부와 같은 열악한 위치에 설치하는 데 매우 적합합니다.

고급 소재인 AISI 316L 스테인리스 스틸 케이스는 내식성이 매우 강하며 석유화학 공장에서 흔히 발견되는 산, 알칼리 및 염수 분무의 침식을 견딜 수 있습니다. Torlon의 최첨단 소재는 고강도, 고내마모성, 우수한 내열성을 결합하여 일반 플라스틱이나 세라믹보다 훨씬 뛰어납니다.

엄격한 환경 테스트 통과: IEC 60068 표준을 준수하며 5g의 연속 진동과 15g의 충격을 견딜 수 있어 대형 회전 기계 근처에서도 안정적인 작동을 보장합니다.

불리

높은 총 소유 비용

초기 구매 비용이 높습니다. API 670 규격을 준수하는 국제 1차 브랜드 제품으로, 비인증 제품이나 국내 유사 제품에 비해 단가가 훨씬 높습니다. 전체 측정 지점 세트의 비용은 일반 센서 비용의 몇 배에 달할 수 있습니다.

전용 액세서리에 의존하며 작동하려면 원래 IQS450 신호 컨디셔너와 쌍을 이루어야 하며 IQS450 자체도 상당히 비쌉니다. 이는 사용자가 비용 절감을 위해 더 저렴한 타사 컨디셔너를 선택할 수 없는 폐쇄된 생태계를 형성합니다.

예비 부품 비용: 센서나 케이블이 손상되면 원래 공장 예비 부품을 교체하는 데 드는 비용도 매우 높습니다.

시스템 통합의 한계와 복잡성

아날로그 출력, 출력은 기존 -2V ~ -18V 전압 또는 -15.5mA ~ -20.5mA 전류 신호입니다. 강력한 호환성을 갖추고 있지만 최신 디지털 및 네트워크로 연결된 Industrial 4.0 환경에서는 기본 디지털 통신 기능이 부족하고 상위 모니터링 네트워크에 연결하기 위해 추가 데이터 수집 하드웨어가 필요하므로 시스템 계층 구조와 복잡성이 증가합니다.
