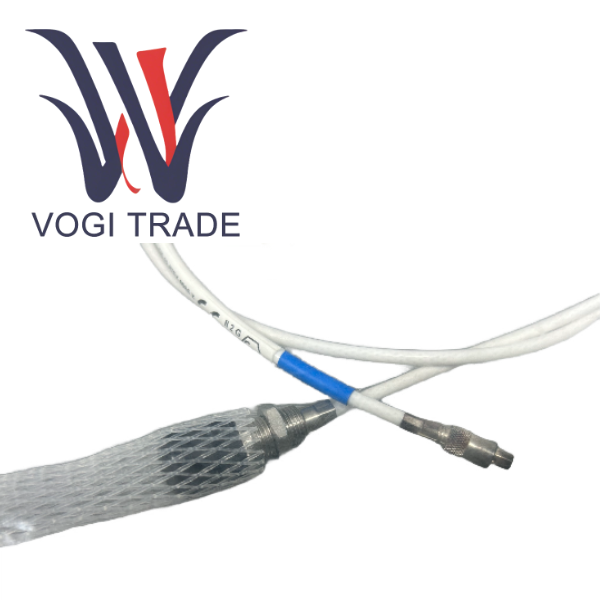

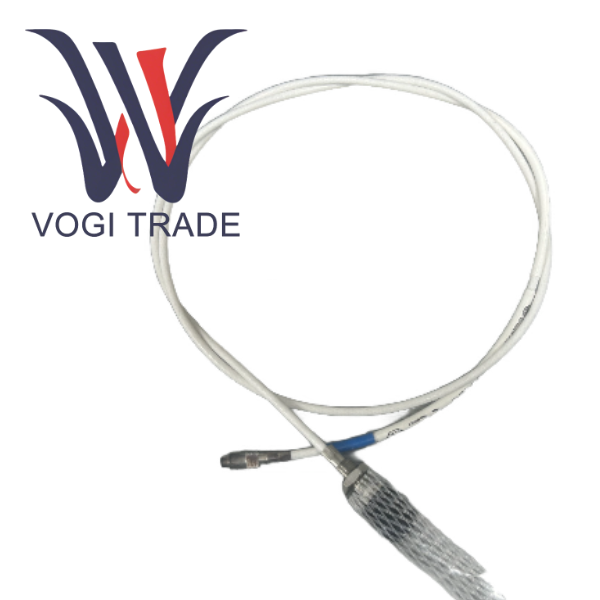

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

제품 수명어뷰

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10의 모델 코드 분석은 다음과 같습니다.

111-412-000-013     기본 제품 번호, TQ412 시리즈 센서로 명확하게 표시되어 있습니다.

A1                          환경 옵션은 표준 산업용 버전을 나타내며 방폭(Ex) 인증이 없으며 일반 산업 환경에 적합합니다.

B1                          나사 유형은 가장 일반적인 설치 사양 중 하나인 M10 x 1 미터법 나사를 나타냅니다.

E010                         내장 케이블 길이는 1.0m ± 0.1m의 통합 FEP 동축 케이블을 나타냅니다.

F0                          선택적인 보호는 추가적인 기계적 또는 화학적 보호가 없음을 나타냅니다. 즉, 표준 FEP 케이블만 사용됩니다.

G000                      F0에 해당하는 유연한 호스의 길이로 유연하지 않은 스테인레스 스틸 호스를 나타냅니다.

H10                        총 시스템 길이(TSL)는 이 센서가 10미터의 완전한 측정 체인을 형성하도록 설계되었음을 나타냅니다. 내장 케이블의 길이는 1.0미터에 불과하므로 요구되는 10미터 TSL을 달성하려면 9.0미터 EA402 연장 케이블을 사용해야 합니다.

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10의 핵심 기능은 역방향 장착 설계입니다. 표준 직립형 센서와 달리 TQ412의 신호 케이블은 센서 본체의 꼬리 부분에서 나옵니다. 이 독특한 구조는 제한된 설치 공간, 전선을 전면에 배치할 수 없거나 특수 케이블 라우팅의 필요성과 같은 엔지니어링 문제를 해결하는 데 이상적인 선택입니다.

제품 기능적 특징

충실도가 높은 광대역 신호 획득

20kHz 대역폭은 기본 모니터링 요구 사항을 훨씬 초과하며 구름 베어링의 결함 특성 주파수, 기어 맞물림의 가장자리 주파수 대역, 블레이드 통과 주파수와 같은 고주파 과도 신호를 정확하게 캡처할 수 있어 고급 진단을 위한 고품질 원시 데이터를 제공합니다.

저잡음 70Ω ​​동축 케이블과 자동 잠금 커넥터는 완전한 차폐 회로를 형성하여 주파수 변환기 및 고전력 모터와 같은 장비의 전자기 간섭을 효과적으로 억제하여 신호의 순도를 보장합니다.

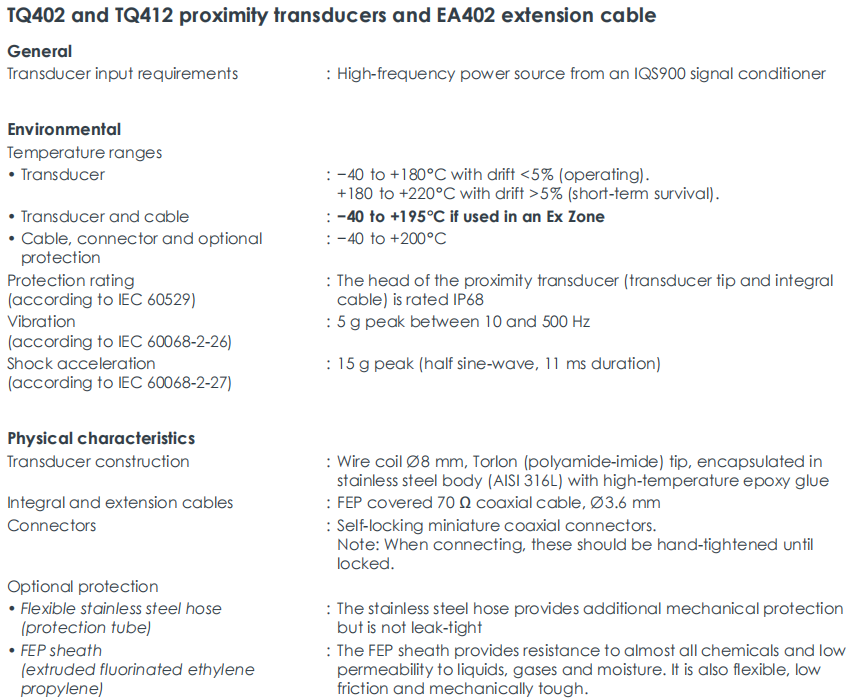

견고하고 안정적인 산업 등급 구조

IP68로 밀봉된 Torlon 팁과 스테인리스 스틸 본체는 고온 에폭시 접착제로 완전히 밀봉되어 오일, 물, 냉각수와 같은 가혹한 매체에서도 장기간 안정적인 작동이 가능합니다.

-40°C ~ +180°C 범위의 극단적인 온도 변화에서 시스템 드리프트는 5% 이내로 제어되어 콜드 스타트, 전체 부하 작동부터 종료까지 전체 프로세스에 걸쳐 데이터의 일관성과 비교 가능성을 보장합니다.

진동 5g, 충격 15g의 허용 오차로 내진동 및 충격 저항이 뛰어나 증기 터빈, 압축기 등 대형 회전 기계의 강한 진동 환경에서도 고장이 발생하지 않습니다.

표준화 및 시스템 호환성

전체 시스템 길이 교정이 수행되고 전체 측정 체인(TQ412 + EA402 + IQS450)이 10미터 TSL에 따라 균일하게 교정됩니다. 즉, 동일한 사양의 모든 TQ412 센서는 상위 컴퓨터의 범위 설정을 재보정하거나 조정할 필요 없이 직접 교체할 수 있어 유지 관리 프로세스가 크게 단순화되고 가동 중지 시간이 단축됩니다.

API 670 준수의 핵심 성과 지표는 석유 및 가스 산업의 기계적 보호 시스템에 대한 국제 표준 API 670의 권장 요구 사항을 준수하며 이는 프로젝트 준수에 대한 기술적 보증입니다.
