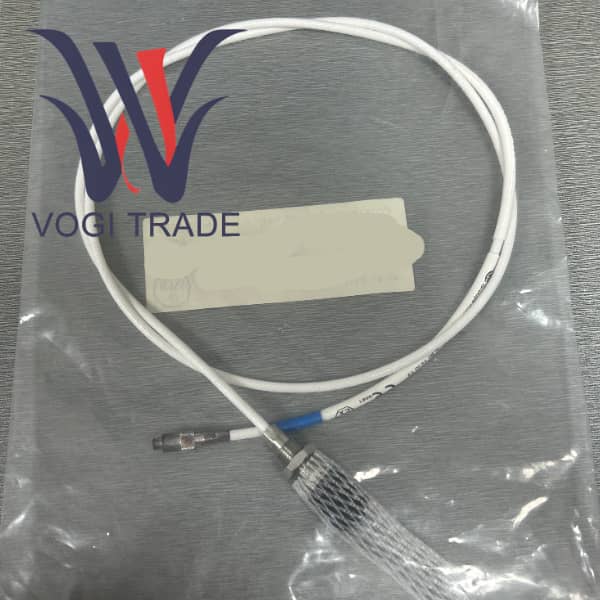

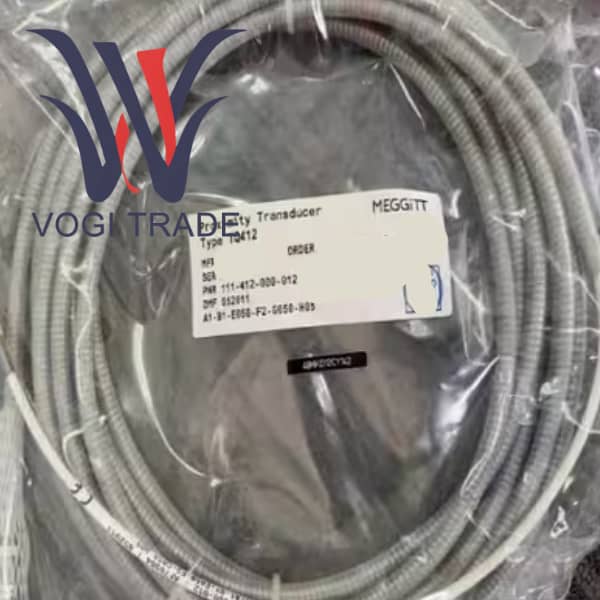

TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

설치 전 준비사항

모델과 재질을 확인하세요

수신된 센서 모델이 111-412-000-012 A1-B1-E010-F1-G010-H05인지 확인합니다.

TQ412 센서(1m 스테인리스 스틸 호스 포함), EA402 4.0m 연장 케이블, IP 172 연결 보호 장치 및 IQS900 신호 조절기를 포함한 지원 자재가 완전한지 확인하십시오.

TQ412의 유연한 스테인리스 스틸 호스와 FEP 케이블에 운송으로 인한 눌림, 절단 또는 변형이 있는지 육안으로 검사하십시오. 파손된 부분이 있으면 설치하지 마세요.

배선 경로 계획

프런트 엔드의 TQ412 측에는 프로브 설치 구멍부터 첫 번째 고정점까지의 경로를 계획합니다. 경로의 이 부분은 F1 스테인리스 스틸 호스로 완전히 보호됩니다.

백엔드의 EA402 측정은 IP 172 보호기에서 제어 캐비닛까지의 경로를 계획합니다. 유연한 호스가 없다는 약점을 보완하기 위해 EA402 연장 케이블을 폐쇄된 금속 트렁킹, 도관에 놓거나 나선형으로 감긴 파이프로 보호하는 것이 좋습니다.

센서 설치

프로브 설치

적절한 렌치를 사용하여 M10 x 1 나사산을 통해 사전 가공된 설치 구멍에 TQ412를 나사로 고정합니다.

조임 토크는 설명서를 참조하거나 표준 산업 토크를 사용할 수 있습니다. 프로브 스레드나 Torlon® 팁이 손상되지 않도록 너무 세게 조이지 마십시오.

간격 사전 설정은 기계 샤프트의 정적 위치와 필요한 범위에 따라 필러 게이지 또는 특수 도구를 사용하여 프로브와 대상 표면 사이의 초기 간격을 범위의 중간 값으로 조정할 수 있습니다.

케이블 부설 - 주요 작업:

굽힘 반경: 111-412-000-012 A1-B1-E010-F1-G010-H05는 스테인리스 스틸 호스로 케이블을 날카로운 각도로 구부리는 것을 엄격히 금지합니다. 모든 회전에서 내부 굽힘 반경은 ≥ 50mm여야 합니다. 이는 회전 시 형성된 호의 직경이 100mm 이상이어야 함을 의미합니다. 이는 대구경 엘보우 파이프나 자연호를 사용하여 달성할 수 있습니다.

가장자리가 넓은 케이블 클램프를 사용하여 다음 위치에 케이블을 고정합니다.

프로브 뒤 약 50~100mm.

배선 경로를 따라 0.5~1.0m마다 한 번씩 고정해 주십시오.

IP 172 보호 장치에 들어가기 전에 최종 고정을 수행하여 당기는 힘을 제거하십시오.

스트레스를 방지하려면 케이블이 자연스럽게 이완된 상태인지 확인하고 조이지 마십시오. 기계 작동 중 약간의 변위와 열팽창 및 수축을 흡수하기 위해 특정 서비스 루프를 확보해야 합니다.

연결 및 보호

TQ412를 EA402와 연결

TQ412 통합 케이블의 수형 끝을 EA402 연장 케이블의 시작 끝 부분에 있는 암형 끝과 정렬합니다.

잠길 때 "딸깍" 소리가 들리거나 느껴질 때까지 손으로 조입니다. 정밀 자동 잠금 마이크로 동축 커넥터의 손상을 방지하기 위해 도구를 사용하여 강제로 조이는 것은 엄격히 금지되어 있습니다.

IP 172 연결 보호 장치를 설치하십시오.

이미 연결된 조인트 위에 IP 172 케이스의 두 절반을 놓습니다.

밀봉 링을 점검하여 내부 고무 밀봉 링이 손상되지 않고 올바른 위치에 있는지 확인하십시오.

적절한 드라이버를 사용하여 쉘의 두 부분이 완전히 닫힐 때까지 쉘의 나사를 대각선으로 균일하게 조입니다. 이 단계는 연결 지점이 IP 보호 수준에 도달하는지 확인하는 핵심입니다.

시스템 전원 켜기 및 확인

IQS900을 연결하고 EA402 연장 케이블의 다른 쪽 끝을 IQS900 신호 변환기에 연결합니다.

IQS900의 전원을 켜세요.

출력 읽기

IQS900의 출력 전압 또는 전류를 측정합니다.

확인: 출력 값은 정상 범위 내에 있어야 하며 이는 전체 측정 체인이 제대로 작동하고 있음을 나타냅니다. 출력이 범위를 초과하면 시스템은 즉시 조사해야 하는 오류 전류를 출력합니다.

일일 유지 관리 및 문제 해결

정기적인 검사를 수행하여 TQ412의 스테인리스 스틸 호스, IP 172 보호 장치 및 EA402의 배치 경로에 새로운 물리적 손상, 부식 또는 느슨해짐 징후가 있는지 육안으로 확인해야 합니다.

청소하려면 깨끗하고 부드러운 천을 사용하여 프로브 팁과 호스 표면에 묻은 기름 얼룩이나 먼지를 닦아내십시오. 유기 용제를 사용하지 마십시오.

일반적인 오류 처리

신호가 손실되거나 이상이 있는 경우 먼저 IP 172 내의 커넥터가 느슨하거나 부식되었는지 확인하십시오. 다시 삽입하고 잠겨 있는지 확인하세요.

호스가 부분적으로 납작해졌으나 손상이 심각하지 않고 내부 케이블에 영향을 주지 않는 경우 계속 관찰할 수 있습니다. 내부 케이블이 손상된 경우 TQ412 센서 전체를 교체해야 합니다.

IP 172를 분리하고 새로운 4미터 EA402 연장 케이블로 교체하기만 하면 됩니다. 이미 설치된 프로브를 분해할 필요가 없으므로 유지 관리 시간이 크게 단축됩니다.
