TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

제품개요

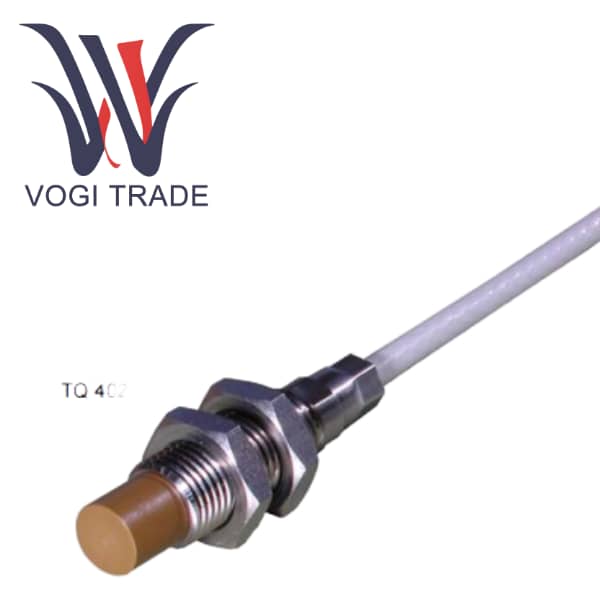

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05는 진동계 제품군의 비접촉 근접 센서로 회전 기계의 상대 변위, 진동 및 위치를 고정밀 측정하도록 특별히 설계되었습니다. IQS900 신호 조정기 및 EA402 연장 코드와 함께 사용하면 교정 측정 시스템의 일부를 구성합니다. 이 시스템은 발전, 석유 및 가스, 산업 분야의 기계적 보호 및 상태 모니터링을 위한 주요 응용 분야에 널리 적용됩니다.

제품 사양 및 매개변수

주문 번호      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             표준 환경(비위험 지역)

B1             M10 × 1 미터법 스레드

C075         차량 길이 = 75밀리미터

D000         나사산이 없는 길이 = 0밀리미터

E050         전체 케이블 길이 = 5.0m

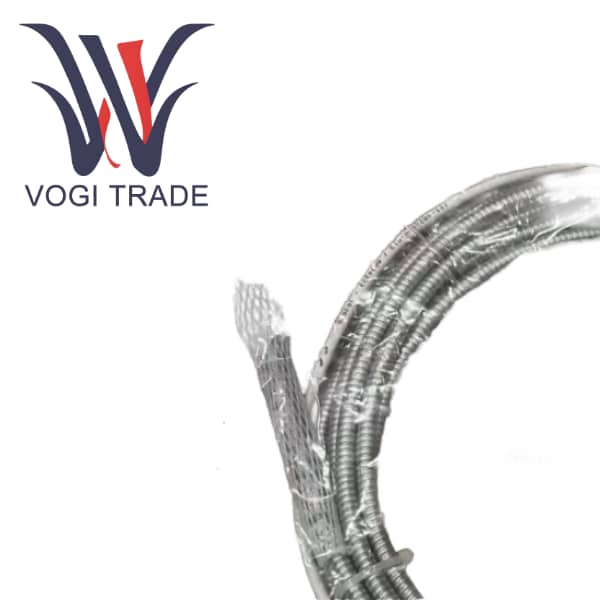

F2             보호 옵션 = FEP 외피가 있는 유연한 스테인리스 스틸 호스

제품 사양 및 매개변수

H05           시스템의 전체 길이 = 5미터

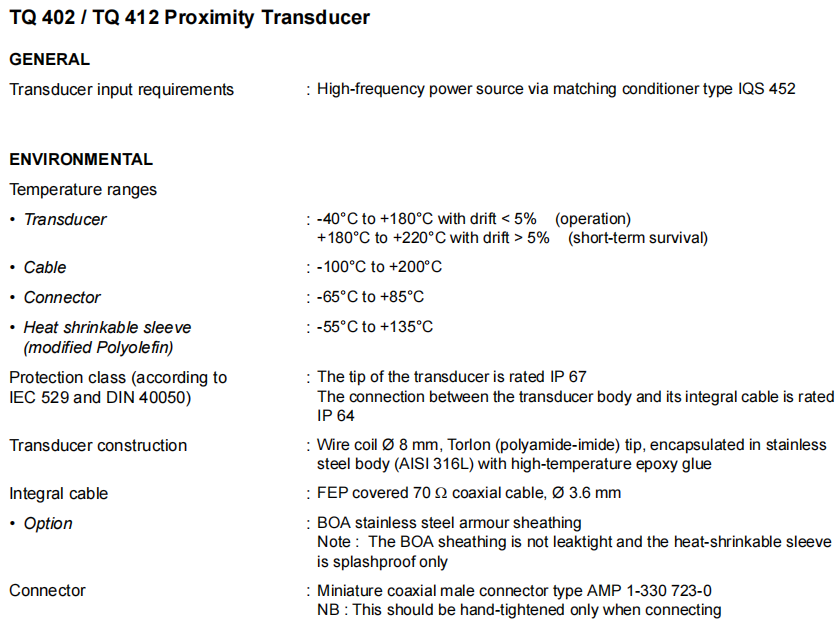

주요사양

측정 원리                  와전류

측정 범위                     2mm 또는 4mm                        IQS900 구성에 따라

감도                                   8mv /μm 또는 4mv /μm             전압 출력

                                                 2.5μA/μm 또는 1.25μA/μm         전류 출력

주파수 응답                    DC~20khz                           -3dB

작동 온도                -40°C ~ +180°C                    단기 생존 온도 최대 +220°C

선형성                                    성능 곡선 참조      8~9페이지

보호 등급                        IP68                                      센서 팁 및 케이블

F2             보호 옵션 = FEP 외피가 있는 유연한 스테인리스 스틸 호스

제품 기능적 특징

와전류 원리를 기반으로 한 비접촉 고정밀 측정

핵심기술은 전자기유도 원리를 기반으로 한다. 센서 프로브 내부의 코일은 고주파 전자기장을 생성합니다. 금속 타겟에 접근하면 타겟 표면에 와전류가 유도되어 코일의 임피던스에 영향을 미칩니다. 이 임피던스 변화는 IQS900 신호 변환기에 의해 측정되며 갭에 비례하는 전압 또는 전류 신호로 선형적으로 변환됩니다.

핵심 장점은 테스트된 부품과의 마찰과 마모를 방지하고 무한히 긴 이론적 서비스 수명을 제공하는 완전한 비접촉 특성에 있습니다. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05는 작동 장비에 추가 부하나 마모를 가하지 않고 고속 회전 기계의 진동 및 변위를 측정하는 데 특히 적합합니다.

뛰어난 환경적응성과 견고성

매우 넓은 작동 온도 범위 덕분에 센서 본체는 -40°C ~ +180°C의 온도 범위 내에서 작동할 수 있으며 단기적으로 최대 220°C까지 견딜 수 있습니다. 이를 통해 복잡한 냉각 시스템 없이도 증기 터빈 및 가스 터빈과 같은 고온 구성 요소 근처에 근접 변환기를 직접 설치할 수 있습니다.

핵심기술은 전자기유도 원리를 기반으로 한다. 센서 프로브 내부의 코일은 고주파 전자기장을 생성합니다. 금속 타겟에 접근하면 타겟 표면에 와전류가 유도되어 코일의 임피던스에 영향을 미칩니다. 이 임피던스 변화는 IQS900 신호 변환기에 의해 측정되며 갭에 비례하는 전압 또는 전류 신호로 선형적으로 변환됩니다.

강력한 보호 기능은 IP68 보호 수준에 도달한 센서 헤드와 통합 케이블을 통해 달성됩니다. 이는 완전한 방진 기능을 갖추고 장시간 물에 담가도 됩니다. 습기, 기름때, 먼지 등 열악한 산업 환경에도 대응 가능합니다. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05용 FEP 외피가 있는 옵션 유연한 스테인리스 스틸 호스는 충격, 압력, 긁힘 및 화학적 부식에 대한 추가적인 보호 기능을 제공합니다.
