TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

제품개요

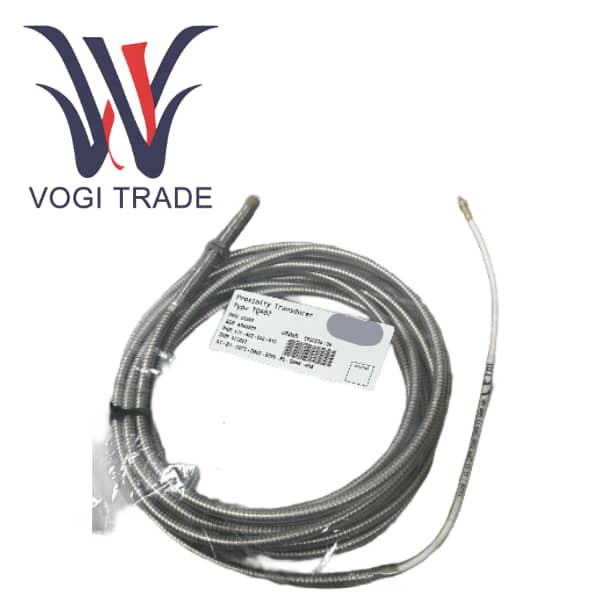

본 제품은 Meggitt(Vibra-Meter®)에서 생산한 TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 비접촉 와전류 변위 센서로 폭발 가능성이 있는 환경을 위해 특별히 설계된 본질 안전 제품입니다. 근접 변환기는 TQ402/TQ412, EA402 및 IQS900으로 구성된 근접 측정 시스템에 속하며 위험 지역에서 회전 기계의 반경 방향 진동 및 축 변위를 지속적이고 정밀하게 모니터링하는 데 사용됩니다.

이 특정 주문 번호는 이 센서가 TQ402 시리즈의 고성능을 가질 뿐만 아니라 엄격한 본질 안전 "Ex i" 인증을 통과했으며 석유, 화학 산업, 천연 가스와 같은 가연성 및 폭발성 가스가 있는 환경의 Zone 0, 1, 2에서 안전하게 사용할 수 있음을 나타냅니다. TQ402 구성에는 75mm 하우징 길이, 5m 통합 케이블, 보호용 FEP 외피가 있는 유연한 스테인리스 스틸 호스가 포함됩니다. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05는 까다로운 애플리케이션 시나리오를 위해 설계된 매우 안정적이고 안전한 솔루션입니다.

제품 사양 및 매개변수

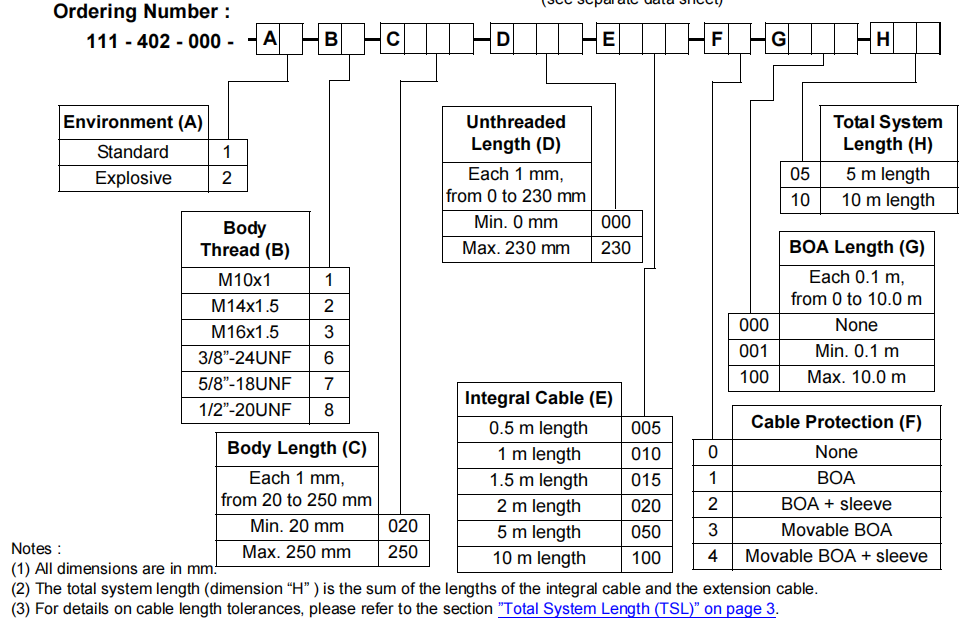

주문번호 상세 구성 분석

A1              환경 표준 - 본질 안전 유형(Ex i). 이는 기존 모델과의 핵심적인 차이점으로 본 센서가 본질안전 방폭 규격을 준수함을 나타냅니다.

B1              쉘 스레드 - M10 × 1 미터법 스레드, 매우 다양하고 설치가 쉽습니다.

C075          쉘 길이 - 75mm. 쉘이 길수록 기계적 안정성이 향상되고 두꺼운 장착 벽에서 지지력이 향상됩니다.

D000          나사 길이 -0mm, 전체 하우징을 통과하는 나사산.

E050          통합 케이블 길이 - 5.0미터.

F2              보호 옵션 - FEP 외피가 있는 유연한 스테인리스 스틸 호스. 케이블에 대해 최고 수준의 기계적 보호(내충격성, 내압성, 내마모성) 및 화학적 부식 방지 기능을 제공합니다.

G050           유연한 호스 길이 - 0.5미터. 센서 헤드에 가까운 주요 케이블 부분을 보호하십시오.

H05            총 시스템 길이 - 5미터.

주요 성능 및 물리적 매개변수:

측정 원리             와전류 효과

선형 측정 범위       2mm 또는 4mm(IQS900 설정에 따라 다름)

감도                               8 mV/μm(2mm 범위) 또는 4 mV/μm(4mm 범위) - 전압 출력

주파수 응답                 DC~20kHz(-3dB)

작동 온도             -40°C ~ +180°C(프로브) -40°C ~ +120°C(케이블 및 커넥터)

선형성                                 데이터 시트의 성능 곡선을 참조하면 일반적인 오류는 매우 작습니다.

보호 등급                      IP68(센서 헤드 및 통합 케이블).

방폭 인증      Ex ia IIC T6 준수... T3 Ga 표준은 유럽, 국제(IECEx), 북미 등 여러 지역의 위험 지역에 적용 가능합니다. LCIE 11 ATEX 3091X와 같은 인증서 번호.

타겟 재료                        자기 전도성 강철(예: AISI 4140).
