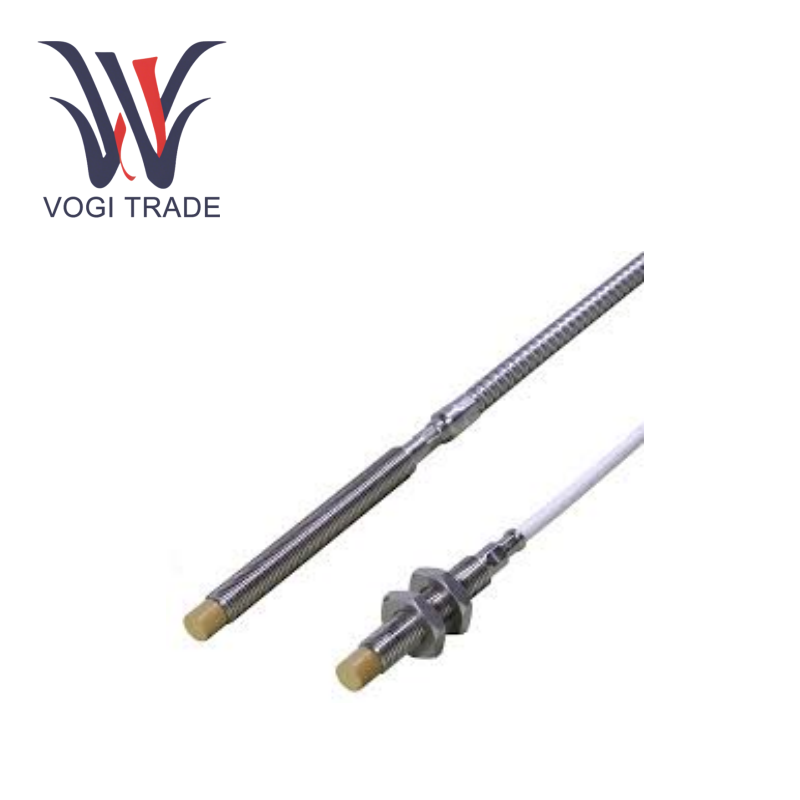

TQ401 111-401-013-A2-B6-C030-D000-E015-F5-G-H10

핵심 구성

유형 : 에디 전류 비접촉 변위 센서

신호 송신기 : IQS450

총 시스템 길이 : 10 미터

프로브 케이블 : 1.5 미터 (옵션 E015)

확장 케이블 : 8.5 미터 (EA401 확장 케이블은 최소 8.5 미터 요구 사항을 충족해야합니다)

출력 옵션 : 전압 출력 (옵션 B6, -1.6V ~ -17.6V에 해당)

폭발 방지 인증 : Ex IA IIC T6 본질적으로 안전합니다 (옵션 A2, 영역 0/1/2에 적합)

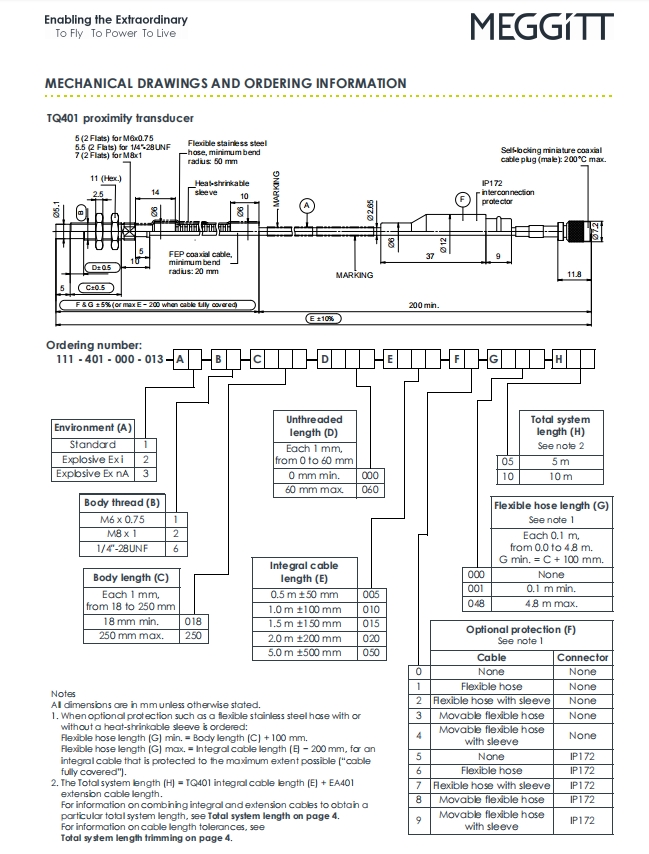

프로브 스레드 : 메트릭 M10 × 1 (옵션 C030)

프로브 보호 : 추가 보호 없음 (옵션 F5)

주요 매개 변수

측정 원칙 : 와전류 전류 비접촉 변위 측정

범위 : 0.2–2.2 mm (선형 범위)

감도 : 8 MV/μm (전압 출력 모드)

주파수 응답 : DC – 20kHz (-3 dB)

선형성 : ≤ ± 0.5% (풀 스케일, 표준 교정)

대상 재료 : VCL 140 강철 (AISI 4140 등)

프로브 온도 저항 : -40 ° C ~ +180 ° C (장기)

+220 ° C (단기 생존)

송신기 온도 저항 : -35 ° C ~ +85 ° C

프로브 보호 수준 : IP68 (헤드)

시스템 인증 : ATEX/IECEX/CSA/KGS/Rosstandard

응용 프로그램 시나리오

회전 기계 샤프트 진동 모니터링 (증기 터빈, 압축기, 펌프 등)

축 변위 및 클리어런스 측정

위험 지역 (폭발 방지 인증)

VM600/Vibrosmart 모니터링 시스템과 호환됩니다

다른 지침

교정 요구 사항 : 23 ° C ± 5 ° C의 환경에서는 VCL 140 강철 대상과의 교정이 필요합니다. 케이블 구성 : 프로브 케이블 (1.5 미터) + 확장 케이블 (8.5 미터)을 결합하여 총 10 미터가 달성됩니다.

상호 교환 성 : TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 시스템의 모든 구성 요소 (프로브, 케이블, 송신기)는 상호 교환 가능합니다.
