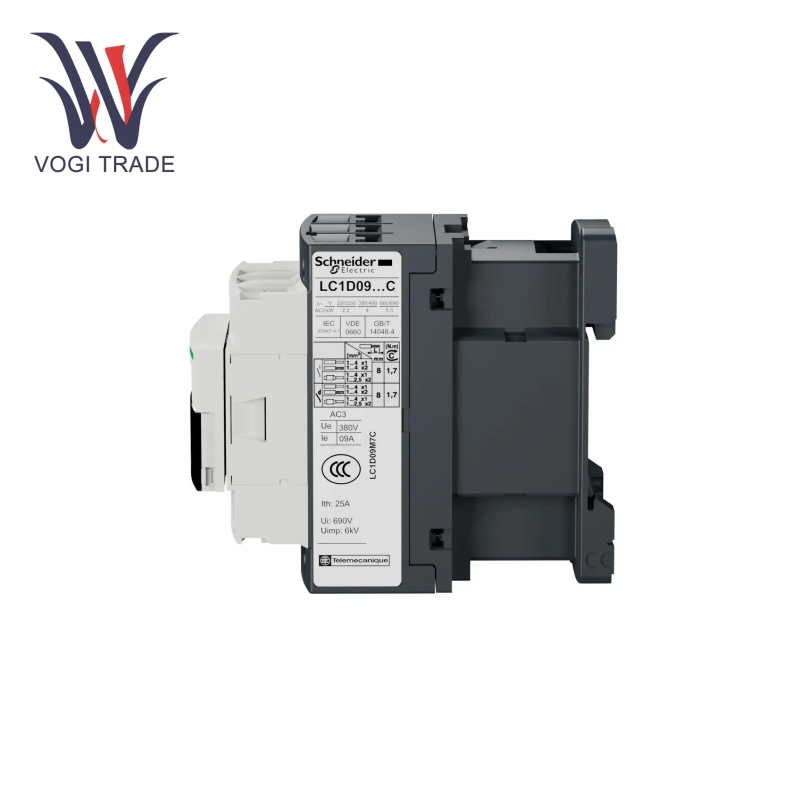

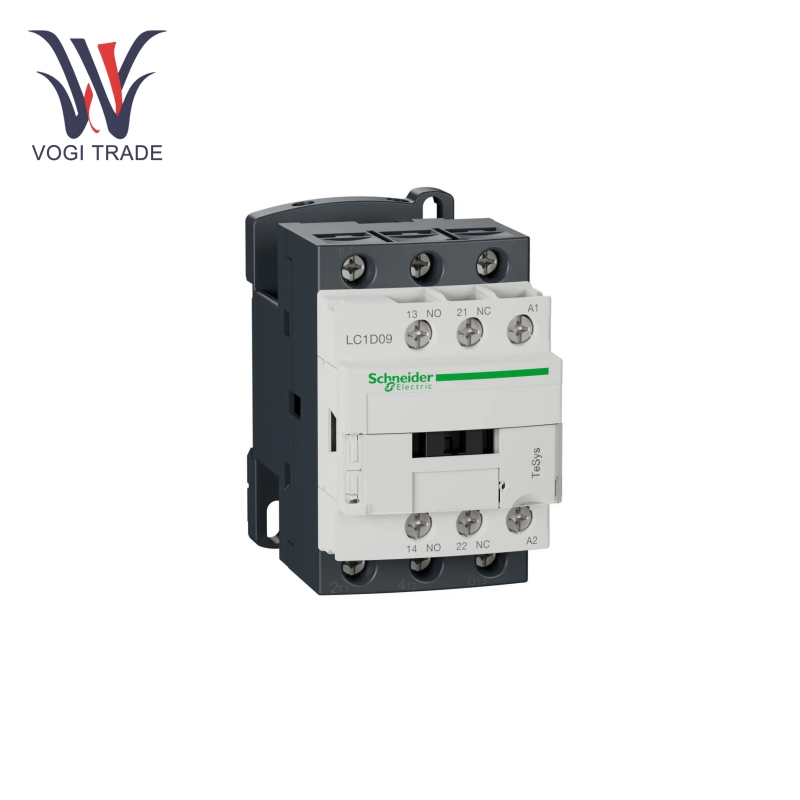

슈나이더 LC1D09M7C

정격 볼륨t나이:전원 공급 회로의 정격 전압은 최소 690V AC(25~400Hz) 또는 225V DC입니다. 전압 코일은 220~240V 사이의 트랜잭션을 채택합니다.

정격 전류:AC 활성화 시 정격 전류는 수평 9암페어 ≤440V입니다. AC-1에서 사용되는 정격 전류 범위는 25암페어 ≤440V입니다.

정격 단시간 내전류:10초 동안 105암페어. 온도가 40℃ 이하일 때 전원 회로는 1초 동안 210암페어, 나머지 10분간은 30암페어입니다. 신호 회로에서 정격 단시간 내전류는 1초 동안 100A, 500ms 동안 120A, 100ms 동안 140A입니다. 제어 회로 전압은 230V AC, 50/60Hz입니다.

기존 열 전류:60°C 미만의 전원 회로의 경우 25A; <60°C에서 기타 비전원 회로의 경우 10A.

기계적 및 전기적 수명:기계적 수명은 1,500만 회, AC-1 조건에서 정격 전압 440V 이하의 25A에서 전기적 수명은 600,000회, AC-3 조건에서 440V 미만의 전압 레벨에서 9A에서 200만회입니다.

저항:전원 회로에서 평균 저항은 Ith 25A 및 50Hz에서 2.5mO입니다. 정격 절연 전압: 전원 및 신호에 연결되는 회로의 경우 690V.

정격 전류 내전압:6kV.

기능

제어 전원 공급 장치:Schneider LC1D09M7C는 주로 모터, 히터, 공작 기계, 다양한 전력 장치 등 전기 회로를 켜거나 끌 수 있습니다. 높은 제어 효율로 더 큰 전류 및 전압을 제어하는 ​​데 적합합니다.

과부하 및 단락 보호:정격 단시간 내전류 및 매개변수는 라인에 대한 특정 과부하 및 단락 보호 기능을 제공합니다. 전류가 비정상적인 경우 장비 손상을 어느 정도 완화하고 라인 및 관련 장비를 보호할 수 있습니다.

저전압 트리핑 보호:이 기능은 전압이 미리 정해진 특정 값보다 낮을 때 자동으로 트립되어 라인을 차단하여 저전압 작동으로 인한 장비 손상을 방지하는 것을 정량적으로 보장합니다.

전송 신호 및 제어:주전원 공급선을 제어하는 ​​데 사용되는 장치로, 다른 제어 요소와 함께 제어 시스템에서 전송 및 제어 신호를 출력하여 보다 복잡한 제어 기능과 논리 연산을 구현합니다.

적용범위

산업 생산 과정: 컨베이어, 작업 기계, 포장 기계 등 모터의 시작 및 정지를 포함하여 생산 라인을 제어하여 생산 공정의 정상적인 진행을 보장하는 데 사용됩니다.

빌딩 자동화:조명 시스템, 공조 시스템, 엘리베이터 시스템의 전원 공급을 제어하여 에너지 활용 효율성과 관리 수준을 향상시키고 건물 관리를 보장하는 데 사용됩니다.

배전:전력망의 안전과 안정성을 보장하기 위해 전원 공급 장치의 연결 및 연결 해제를 제어하는 ​​데 사용됩니다.

또한 수처리, 광업, 운송 및 기타 산업에서도 다양한 시스템과 장비의 작동을 제어하는 ​​데 사용할 수 있습니다.
