슈나이더 bmep583040

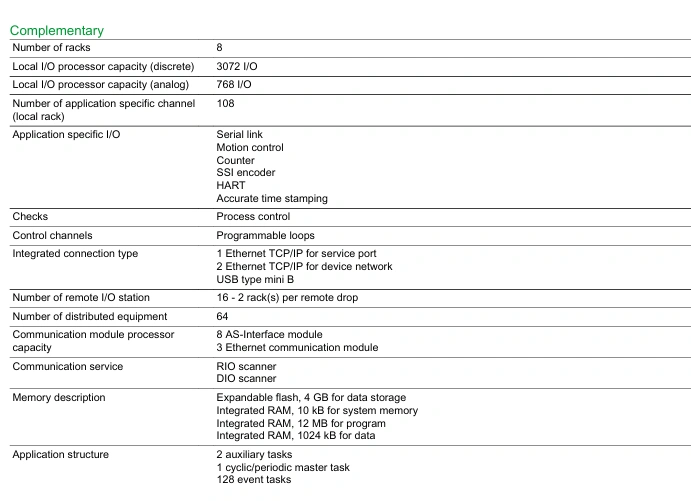

하드웨어 구성

랙 관련 : 장치에는 8 개의 랙이 있습니다. 로컬 I/O 프로세서는 3072 개별 (디지털) I/O 용량 및 768 아날로그 I/O 용량을 갖습니다. 로컬 랙에는 108 개의 전용 채널이 있습니다.

응용 프로그램 별 I/O : 모션 제어, 카운터, 인코더, HART 프로토콜 애플리케이션 및 정확한 시간 스탬핑 기능을 포함한 직렬 링크를 통해 여러 기능이 구현됩니다. 프로그래밍 가능한 사이클은 프로세스 제어에서 지원됩니다.

통합 연결 유형 : 서비스 포트 용 이더넷 TCP/IP, 장치 네트워크 용 2 이더넷 TCP/IP 및 3 B 형 미니 인터페이스.

원격 I/O 스테이션 : 각 원격 장치는 16-2 랙을 연결할 수 있습니다.

분산 장치 : 숫자는 64입니다.

통신 모듈 : 8 개의 인터페이스 모듈과 3 개의 이더넷 통신 모듈이 포함되어 있습니다.

메모리 구성 : 데이터 저장을 위해 플래시 메모리를 4GB로 확장 할 수 있습니다. 10KB 시스템 메모리 RAM, 12MB 프로그램 메모리 RAM 및 1024KB 데이터 메모리 RAM과 통합.

응용 프로그램 성능

통신 서비스 : Schneider BMEP583040은 RIO 스캐너 및 DIO 스캐너 서비스를 제공합니다.

응용 프로그램 구조 : 2 개의 보조 작업, 1 개의주기/주기 마스터 작업 및 128 개의 이벤트 작업을 지원합니다.

데이터 시트 다운로드
