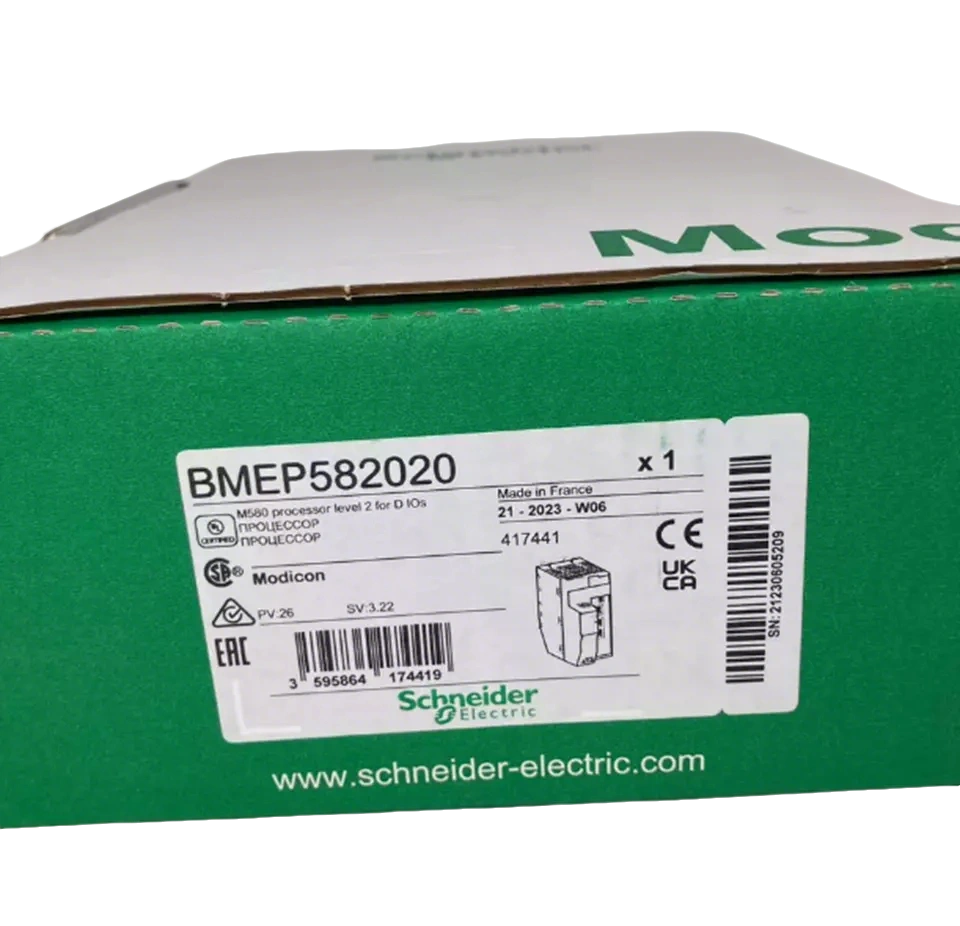

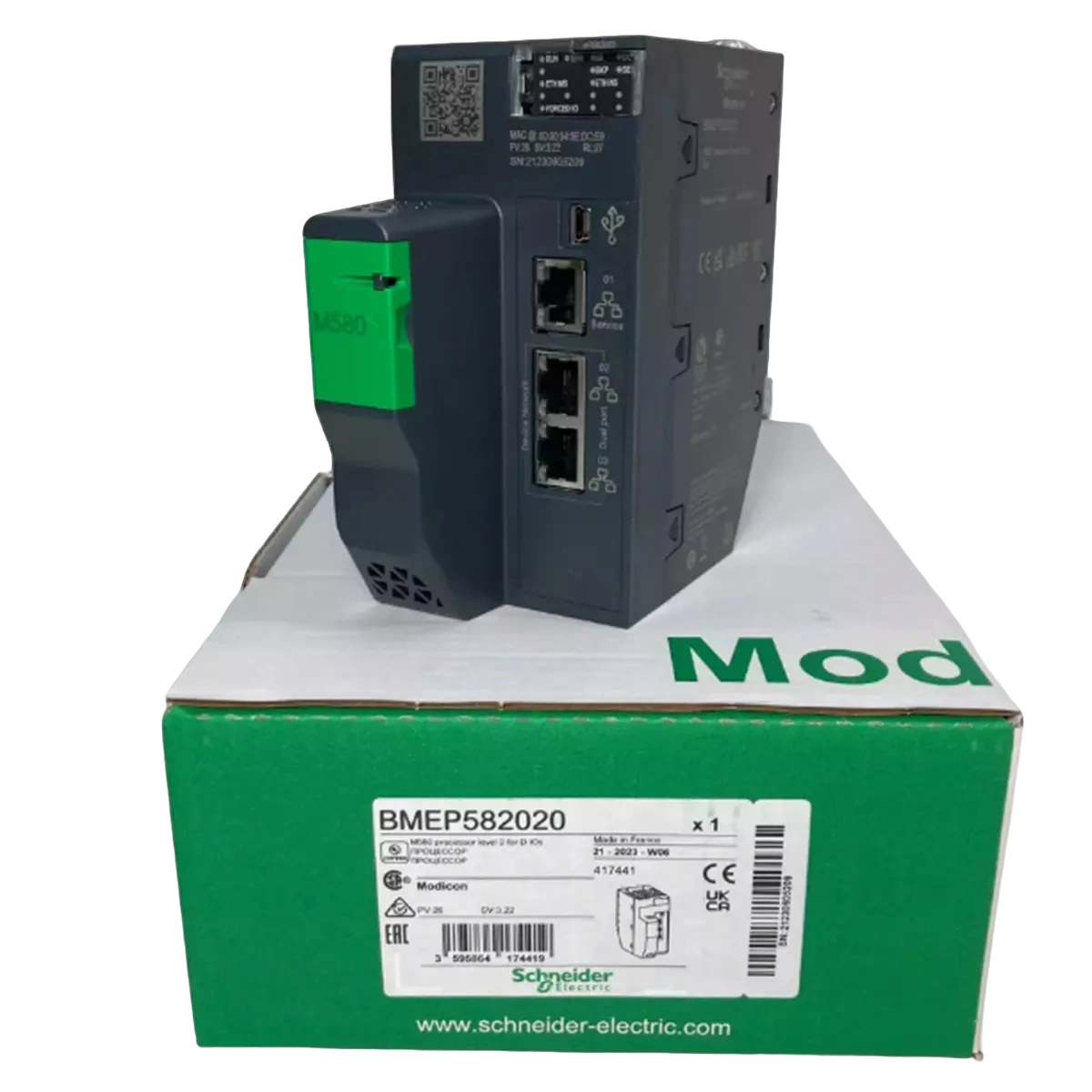

슈나이더 BMEP582020

슈나이더 BMEP582020
랙 관련

랙 수 : 4 랙

로컬 I/O 프로세서 용량

로컬 I/O 프로세서 용량 (이산) : 2048 I/O (이산)

로컬 I/O 프로세서 용량 (아날로그) : 512 I/O (아날로그)

로컬 전용 채널 (로컬 랙)

응용 프로그램 특정 채널 수 (로컬 랙) : 72

전용 타임 스탬핑 응용 프로그램 별 I/O

카운터 링크, 모션 제어, HART, SSI 인코더가 포함되어 있습니다.

관련 확인

점검 : 프로세스 제어, 프로그래밍 가능한 루프

제어 채널

제어 채널 : 1 USB 미니 b

통합 연결 유형

통합 연결 유형 : 1 이더넷 TCP/IP 서비스 포트, 2 이더넷 TCP/IP 장치 네트워크 포트

분산 장비의 수

분산 장비의 수 : 128

통신 모듈 프로세서 용량

통신 모듈 프로세서 용량 : 2 이더넷 통신 모듈, 6 ASI 인터페이스 모듈

커뮤니케이션 서비스

통신 서비스 : DIO 스캐너

메모리 설명

메모리 설명 :

확장 플래시 메모리 : 4GB 데이터 저장

통합 RAM : 10 KB 시스템 메모리, 1MB 부하 메모리, 768 KB 프로그램, 768 KB 데이터

응용 프로그램 구조

응용 프로그램 구조 :

1 주기적/주기적인 주요 작업

1 이벤트 빠른 작업

64 보조 작업

2 보조 빠른 작업

MS 당 지침 수

MS 당 지침 수 : 7.5 kins/ms, 그 중 65%는 부울 작전이고 35%는 고정 산술입니다.

현재 소비

전류 소비 : 270 MA, 24V DC

MTBF 신뢰성

MTBF 신뢰성 : 600000 시간

마킹

마킹 : CE

상태 LED

상태 LED :

다운로드를위한 녹색 LED (DL)

메모리 카드 또는 CPU 플래시 고장 (백업 모드) 용 빨간색 LED 1

1 이더넷 MS 용 녹색 LED (이더넷 포트 구성 상태)

이더넷 MS 용 빨간색 LED (이더넷 포트 구성 오류)

Ethercat의 녹색 LED (네트워크 상태)

ETHERCAT 용 빨간색 LED (네트워크 오류)

I/O 모듈 실패 용 빨간색 LED (I/O)

프로세서 또는 시스템 고장 (ERR) 용 빨간색 LED 1
