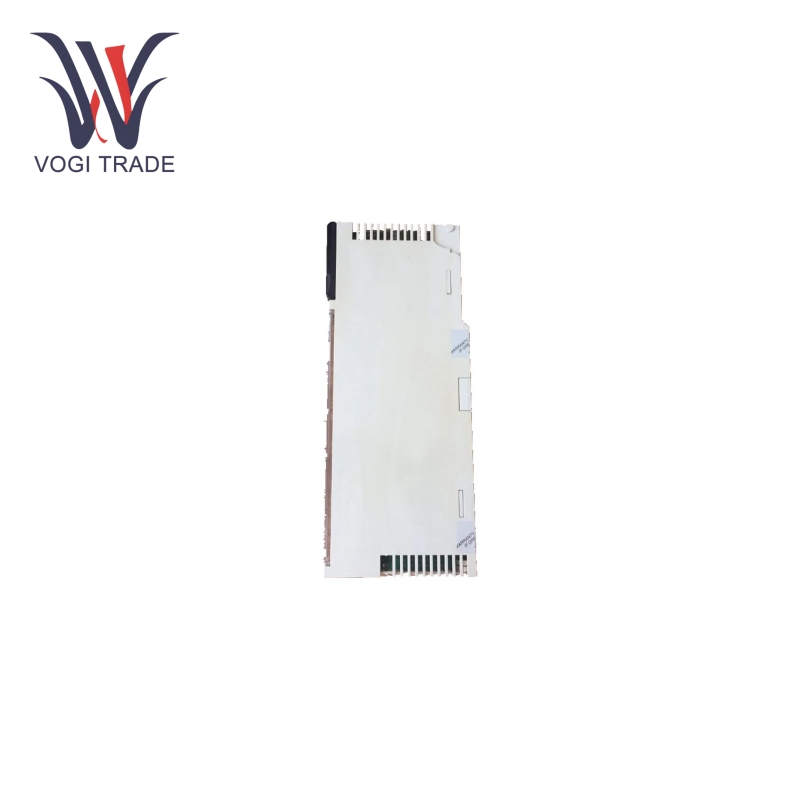

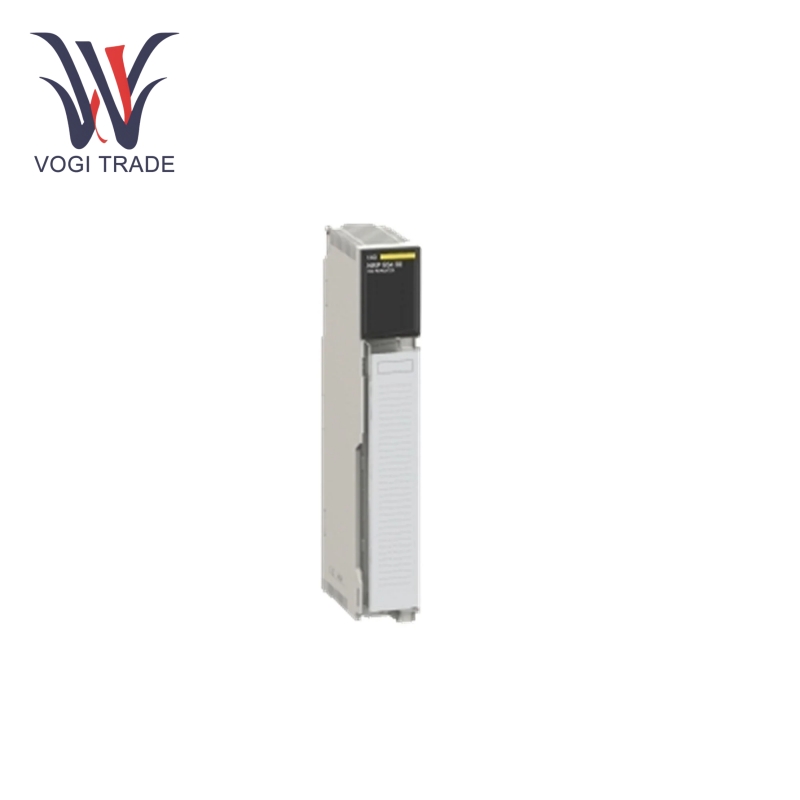

슈나이더 140NRP95400

사용법 매개변수

전원 요구 사항:버스 전류 요구 사항은 700mA, 전력 소비는 5W, 서지 전류는 5V DC에서 1A입니다.

커넥터 유형:2개의 LC형 광섬유 커넥터와 2개의 이더넷 커넥터 RJ45가 있어 광섬유 케이블 및 이더넷 네트워크와 직접 연결하는 데 편리합니다.

섬유 유형:Schneider 140NRP95400은 다중 모드 광섬유 케이블을 지원하며 장거리 전송 및 넓은 대역폭 가용성이 필요한 산업용 통신 시스템에 주로 사용됩니다.

예영지주의 릴레이 포트:모듈에는 220Vac 6A/30Vdc 5A 정격의 상시 폐쇄 릴레이 접점이 있는 진단 릴레이 포트가 포함되어 있어 릴레이 및 관련 회로의 상태를 쉽게 진단할 수 있습니다.

제품 기능

신호 증폭 및 재생:광섬유 중계기인 Schneider 140NRP95400은 장거리로 전송되는 광 신호를 증폭 및 재생성하여 신호 감쇠 및 왜곡을 극복함으로써 다양한 RIO 노드 또는 네트워크 세그먼트 간의 안정적인 통신을 제공합니다.

소음 내성:전기 신호가 외부 전자기 간섭으로부터 격리되므로 설치된 장비의 노이즈 내성이 크게 향상됩니다. 이는 모터, 드라이브 및 기타 장비의 전기 소음과 간섭이 부정적인 영향을 미칠 수 있는 산업 환경에서 매우 중요합니다.

토폴로지 생성:이 모듈을 사용하면 단일 동축 케이블로는 달성할 수 없는 네트워크 토폴로지를 생성할 수 있습니다. 산업 자동화 시스템의 특정 요구 사항에 따라 스타, 링 또는 트리 토폴로지와 같은 보다 유연하고 복잡한 네트워크 구성을 만들 수 있습니다.

진단 기능:Schneider 140NRP95400에 내장된 진단 기능은 광섬유 네트워크의 오류나 결함을 감지하고 보고할 수 있습니다. 이러한 문제의 예로는 광섬유 끊김, 연결 불량 또는 신호 저하 등이 있으며, 이를 통해 더 빠른 유지 관리 및 문제 해결이 가능하고 시스템 가동 중지 시간이 최소화됩니다.

호환성:Schneider Electric MODICON QUANTUM Automation과의 완벽한 호환성을 통해 기존 Schneider 기반 제어 시스템에 원활하게 통합할 수 있습니다. 이러한 호환성은 하드웨어 및 소프트웨어 구성으로 확장되어 구성 및 프로그래밍을 단순화합니다.

응용

산업 자동화:제조 공장에서 Schneider 140NRP95400은 원격 I/O 장치, 센서 및 액추에이터와 중앙 제어 시스템 간의 기본 연결을 제공합니다. 생산 라인의 다양한 부분과 빠르고 안정적인 통신을 보장하여 조립, 포장, 자재 취급 등 핵심 프로세스를 실시간으로 모니터링하고 제어할 수 있습니다.

프로세스 제어:산업 표준이 소비자 기대와 유사하고 프로세스 변수의 정밀한 제어가 항상 요구되는 화학, 제약, 식품 가공과 같은 산업에서 모듈은 온도 센서, 압력 트랜스미터 및 유량계와 같은 현장 계측기의 프로세스 신호를 제어 장치로 전송합니다. 방. 이러한 제어 수정은 제품 품질과 생산 효율성을 향상시킵니다.

빌딩 자동화:이는 대규모 상업용 건물이나 산업 시설에서 Schneider 140NRP95400을 사용하여 HVAC, 조명 제어 및 출입 통제와 같은 다양한 건물 자동화 시스템을 통합할 수 있으므로 이러한 시스템의 관리 및 운영을 통합하여 에너지 효율성을 향상시키고 입주자의 편의성을 높였습니다.

발전 및 배전 분야:이 모듈은 전력 설비 및 변전소에서 원격 보호 계전기, 계량기 및 기타 지능형 전자 장치를 상호 연결하여 시스템을 제어하고 모니터링하는 데 사용됩니다. 이를 통해 전력망을 적시에 감시하고 보호하며 모든 발전 및 배전 프로세스를 효율적으로 관리할 수 있습니다.
