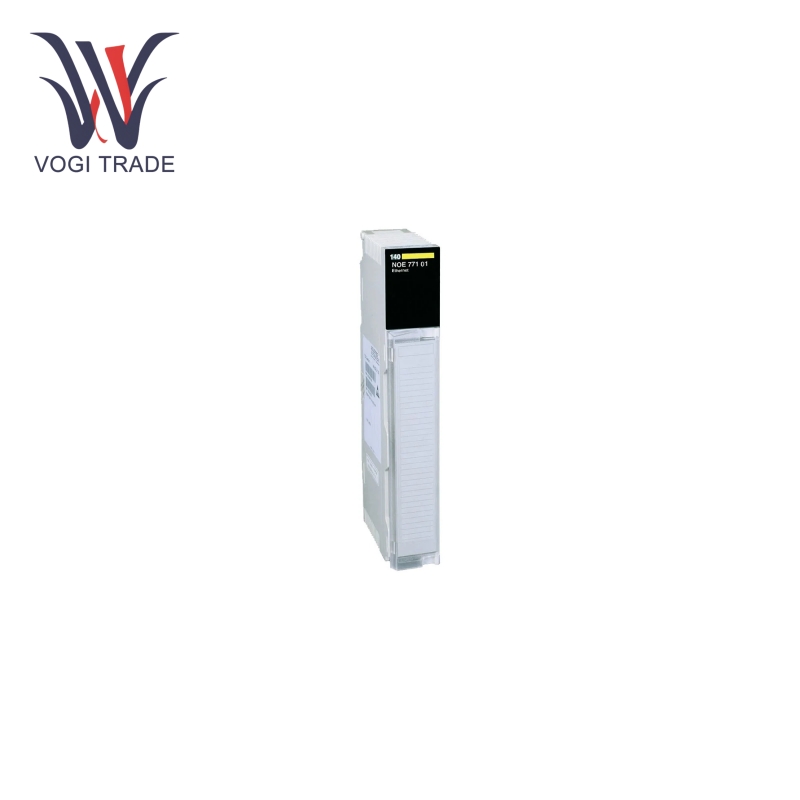

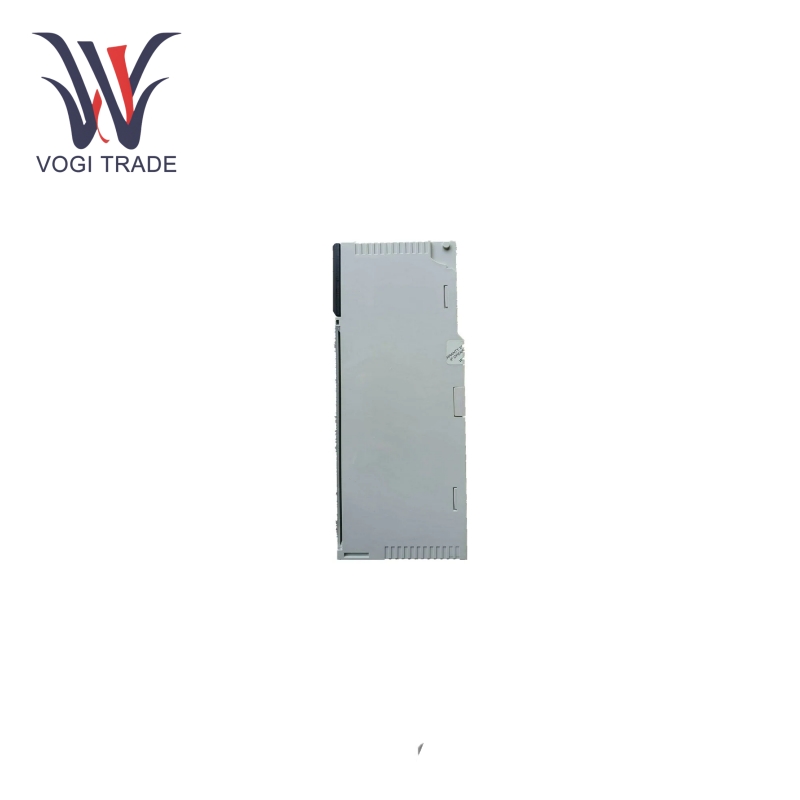

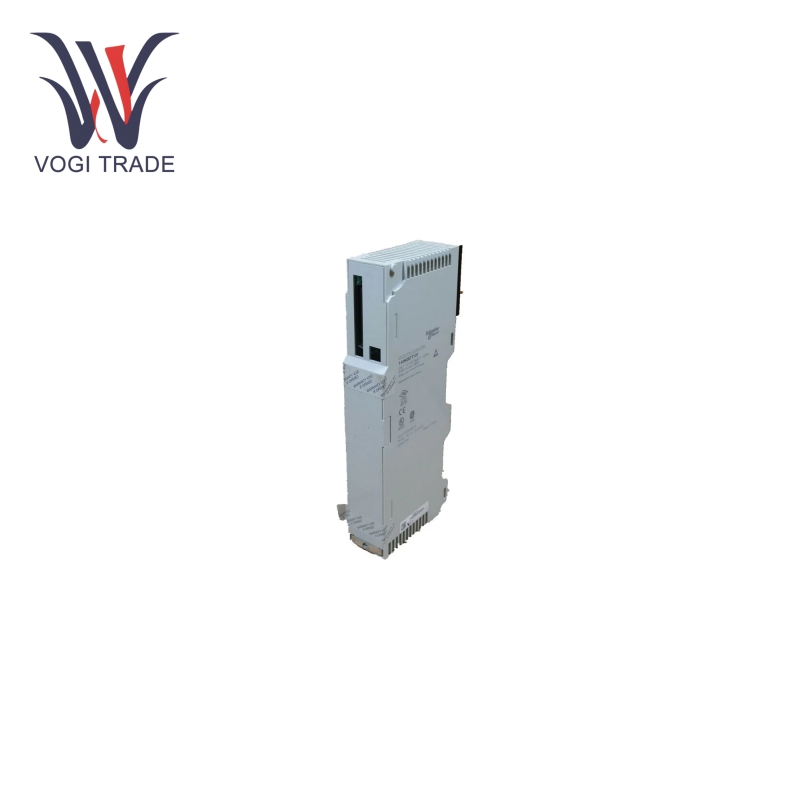

슈나이더 140NOE77101

통신 포트:Schneider 140NOE77101에는 RJ45 10 Base-T/100 BaseTX 연선 포트와 MT/RJ 100 Base-FX 광섬유 포트가 장착되어 이더넷 양쪽 끝의 다양한 특정 요구 사항에 적응하므로 더 쉽게 사용할 수 있습니다. 다양한 네트워크 인프라에 연결되어 있습니다.

전송 속도:Modicon Quantum PLC는 10/100Mbps의 전송 속도로 작동하며 이더넷을 통해 다른 장치와 원활하고 효율적으로 통신할 수 있어 실시간 모니터링 및 제어 애플리케이션에 대한 통신 지연을 최소화합니다.

전원 공급 장치:140NOE77101의 전원 공급 장치 대부분은 랙 전원 공급 장치에서 나오며 최대 전류는 750mA @ 5V DC입니다. 이 설계는 Modicon Quantum 시스템의 표준 전원 공급 장치 일치를 고려하여 설치 및 통합 관리를 더 쉽게 만듭니다.

LED 표시기:모듈에는 모듈 상태를 쉽게 관찰할 수 있도록 여러 개의 LED 표시기가 장착되어 있습니다. 엄격한 표시기에는 전송/수신 활동(TXA CT/RX ACT), 랙 작동 상태(ACTIVE), 네트워크 활동 상태(LINK), 모듈 준비 상태(READY), 전이중 모드(F DUPLEX), 이더넷 네트워크 상태에 대한 LED가 포함됩니다. (RUN), 이더넷 모듈 오류(FAULT), 다운로드 모드(KERNEL), 충돌 감지(COLL) 및 데이터 속도 표시(10MB/100MB). 이러한 발광 다이오드 표시기는 모듈의 작동 상태에 대한 정보를 빠르고 쉽게 전달하여 문제 해결 및 유지 관리를 용이하게 합니다.

제품특징

이더넷 통신:이더넷 TCP/IP 모듈인 이 모듈은 PLC와 PC, HMI 및 기타 네트워크 장치 간의 데이터 통신을 위해 Modicon Quantum 시리즈 PLC와 이더넷 기반 네트워크 간의 중요한 링크를 형성하여 산업 공정의 정밀한 제어 및 모니터링을 가능하게 합니다.

웹 서버 기능:모듈에는 B30 클래스 웹 서버가 내장되어 있습니다. 웹 브라우저를 통해 모듈 설정 구성, 상태 확인 및 다양한 진단 메시지 보기가 가능합니다. 이러한 기능을 통해 사용자는 원격으로 데이터를 편집하고, 매개변수를 조정하고, 설정을 변경할 수 있어 시스템 구성 및 관리에 최대한의 유연성과 편의성을 제공합니다.

Modbus TCP 메시징:Modbus TCP 메시징은 산업 자동화에서 서로 다른 장치 간의 통신에 널리 사용되며 TCP 메시징을 지원합니다. 따라서 모듈은 Modbus TCP 클라이언트 또는 서버 역할을 하여 Modbus 호환 장치 및 시스템과의 완전한 통합을 촉진하고 프로세스 변수, 제어 명령 및 상태 정보에 대한 데이터를 쉽게 교환하는 데 도움을 줍니다.

진단 및 모니터링:진단을 위해 사전 정의된 웹 페이지를 사용하면 사용자는 모듈 수준 및 네트워크 수준에서 감지된 문제나 오류를 쉽게 추적, 식별 및 해결할 수 있습니다. 또한 이 모듈은 네트워크 성능 향상에 필수적인 대역폭 관리, 글로벌 데이터 및 I/O 검색 기능을 제공합니다. 이 기능과 함께 기본 모듈 오류가 발생할 경우 백업을 제공하여 안정성과 가용성을 향상시키는 상시 대기 이중화 아키텍처가 있습니다.

펌웨어 업그레이드 가능성:140NOE77101은 TCP/IP를 통해 소프트웨어의 현장 업그레이드를 허용합니다. 이를 통해 사용자는 모듈의 펌웨어를 간단하게 업데이트할 수 있습니다. 모듈을 교체할 필요 없이 가장 최신 기능이나 최신 패치를 즉시 사용할 수 있도록 보장합니다. 이는 시간을 절약하고 장기적으로 시스템을 더욱 기능적이고 효과적으로 만드는 데 도움이 됩니다.

산업용 애플리케이션

제조 공장, 화학 처리 시설, 식품 및 음료 생산 라인을 포함하여 Modicon Quantum PLC를 다른 공정 자동화 장비와 원활하게 통합하여 생산 공정을 제어하고 모니터링함으로써 생산성을 향상시키는 동시에 제품 품질을 보장합니다.

발전 및 배전:이 모듈은 발전소의 PLC를 발전기, 변압기 및 개폐 장치와 같은 전력 시스템의 다른 구성 요소에 연결할 수 있습니다. 전력계통 매개변수, 원격제어장치, 각종 제어시스템 간 상호통신 등을 실시간으로 모니터링할 수 있습니다.

W리터 및 폐수 처리: 지속적인 애플리케이션을 통해 여과, 소독, 유통과 같은 프로세스를 모니터링하고 제어할 수도 있습니다. 펌프, 밸브, 센서와의 PLC 통신을 통해 원활한 통신이 가능해 이들 공정의 효과적인 운영을 보장하고 안전하고 깨끗한 물까지 공급할 수 있습니다.

빌딩 자동화:건물 관리와 결합되어 HVAC 제어, 조명 및 액세스 제어를 포함하여 다양한 하위 시스템을 단일 엔터티로 통합합니다. 이는 건물 시스템의 중앙 집중식 모니터링 및 제어를 제공하여 에너지 효율성과 거주자의 편안함을 향상시킵니다.
