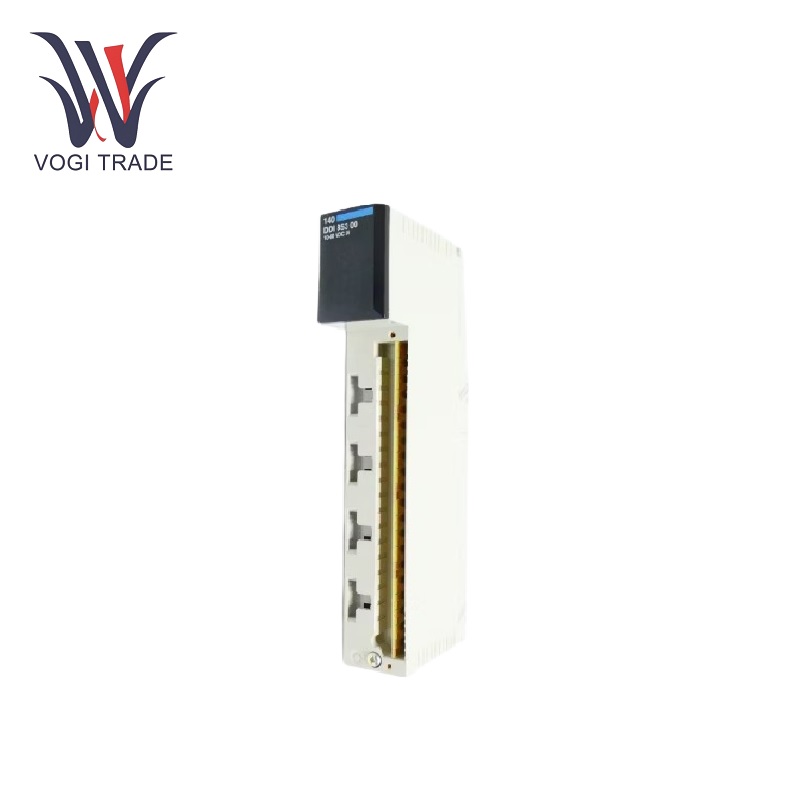

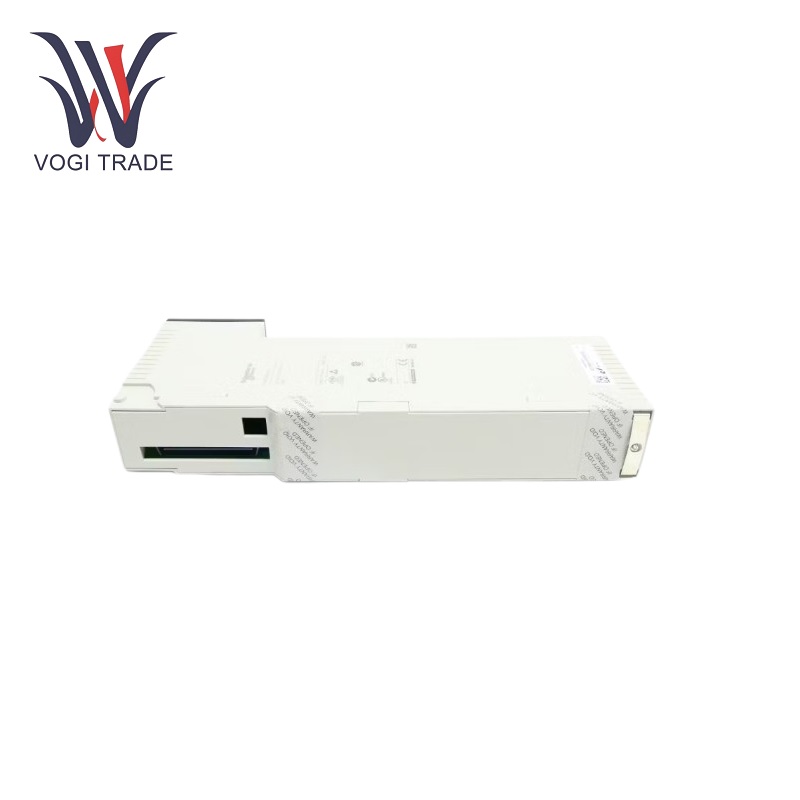

슈나이더 140DDI85300

사양

I입력 포인트 수:32개의 개별 입력 포인트는 각각 8개의 채널을 갖는 4개의 그룹으로 나뉩니다.

입력 전압 범위:10-60V DC.

입력 전류:최대 채널당 1-5mA.

버스 전류:330mA.

전력 소비:상태 1의 채널 수(W)의 1.7 또는 0.36배입니다.

요구 사항 해결:2개의 입력 단어.

응답 시간:4밀리초 동안 상태 0에서 상태 1로, 상태 1에서 상태 0으로 전환됩니다.

작동 주파수:<=100Hz.

그룹과 버스 간 격리:1분 동안 2500Vrms DC, 그룹 간 격리는 1분 동안 700Vrms DC입니다.

특징

전자기 간섭에 대한 우수한 내성:높은 절연 성능을 갖춘 Schneider 140DDI85300은 산업 현장의 다양한 전자기 간섭을 효과적으로 저항할 수 있습니다. 산업 생산에서 전자기 취약성은 시스템 오류 및 오작동의 중요한 원인이 됩니다. 높은 절연 설계는 입력 신호가 외부 간섭에 의해 방해받지 않도록 보장하여 제어 시스템에 안정적이고 신뢰할 수 있는 신호 소스를 제공할 수 있습니다.

빠른 응답 및 전환 기능:상태 0에서 상태 1까지의 응답 시간은 4ms에 불과하며 스위칭 주파수는 <= 100Hz입니다. 이러한 성능 매개변수를 사용하면 외부 신호의 미묘한 변화를 즉시 포착하여 이러한 변화를 제어 시스템에 즉시 피드백할 수 있습니다.

H고강도 전기 절연: Schneider 140DDI85300은 격리 측면에서 뛰어난 성능을 제공합니다. 그룹과 버스 사이에서는 1분 동안 최대 2500Vrms DC를 격리하고 다른 그룹 간에는 1분 동안 700Vrms DC를 격리합니다. 이러한 높은 절연 성능은 복잡한 전자기 서식지가 있는 산업 현장에서 활성화되는 환경을 조성합니다.

애플리케이션

빌딩 자동화 시스템:Schneider 140DDI85300은 공조 시스템, 환기 시스템, 조명 시스템, 상하수도 시스템 등의 상태 신호 및 센서 신호를 수집합니다. 이러한 신호는 건물 환경의 지능형 제어 및 에너지 관리에 필요하며 편안함과 에너지 활용 효율성을 향상시킵니다. .

교통 신호 제어:Schneider 140DDI85300은 교통 신호 제어 시스템에서 신호등의 상태 신호와 차량 감지기의 유도 신호를 수집하여 지능형 제어 및 흐름 최적화, 도로 용량 개선, 교통 혼잡 완화를 가능하게 합니다.

기계 가공:Schneider 140DDI85300은 공작기계의 공구 상태, 공작물 클램핑 및 해제 신호, 유압 시스템의 압력 신호 등을 모니터링하여 적시에 장비 고장을 감지하고 비정상 상태를 모니터링함으로써 공작기계의 정상적인 작동을 보장하고 가공 정확도와 생산성을 향상시킵니다. 능률.

전원 시스템:Schneider 140DDI85300은 회로 차단기 및 스위치의 위치 신호, 보호 장치의 동작 신호 등과 같은 변전소의 전기 장비 상태를 모니터링하여 변전소의 자동 제어 및 파견을 위한 데이터 지원을 제공하여 전원 공급 장치를 개선합니다. 전력망의 신뢰성.
